Descrizione della produzione
I sensori di corrente Hall vengono utilizzati principalmente per isolare e convertire segnali CA, CC, impulsivi e altri segnali complessi. Dopo che il controllo del segnale dei segnali di corrente è stato convertito secondo la teoria dell'effetto Hall, possono essere acquisiti direttamente da AD, DSP, PLC, strumenti secondari e altri dispositivi.
I sensori di corrente Hall sono ampiamente applicabili per l'acquisizione e il feedback nel monitoraggio della corrente, nell'applicazione della batteria, nell'inverter, nella gestione dell'energia solare, nell'armadio a corrente continua, nell'azionamento del motore CC, nella galvanica, nella saldatura, nel convertitore di frequenza, nei servosistemi di controllo dell'UPS. Sono caratterizzati da una risposta rapida, un'ampia gamma di misurazioni, alta precisione, forte capacità di sovraccarico, buona linearità ed eccellenti prestazioni anti-interferenza.

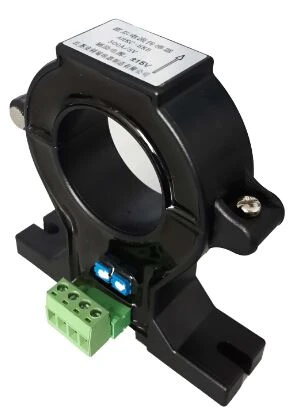

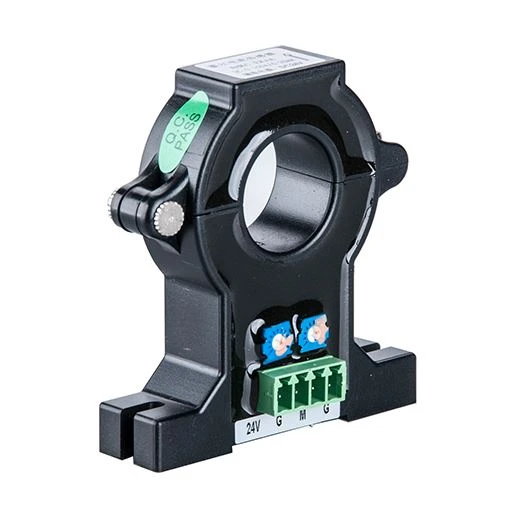

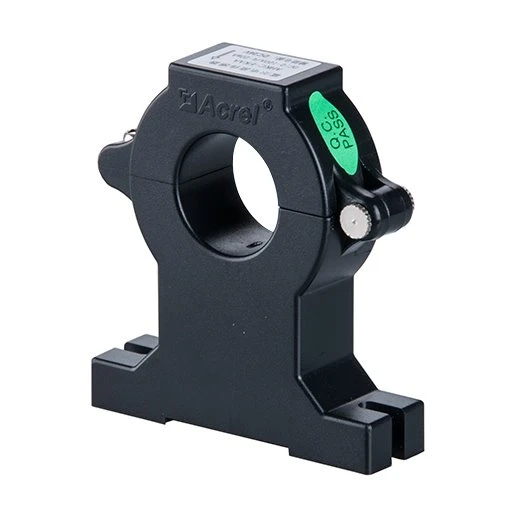

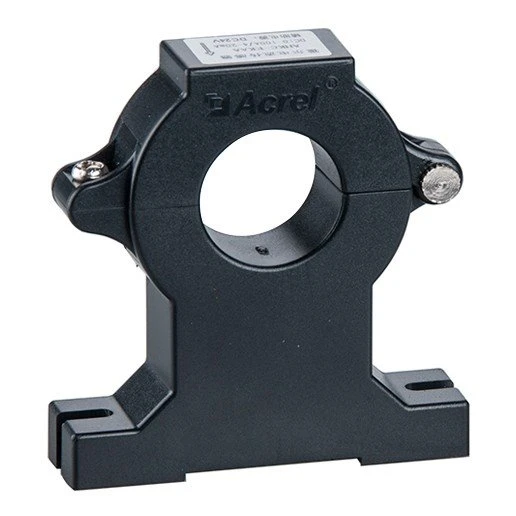

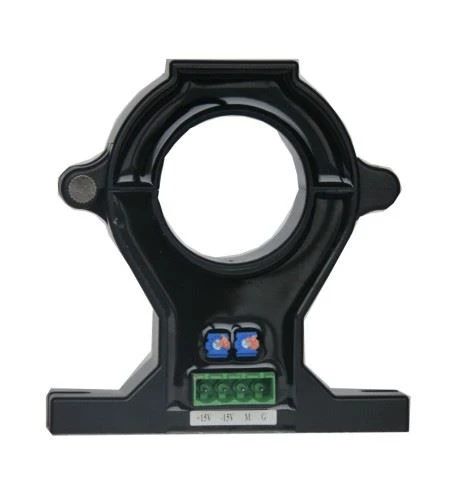

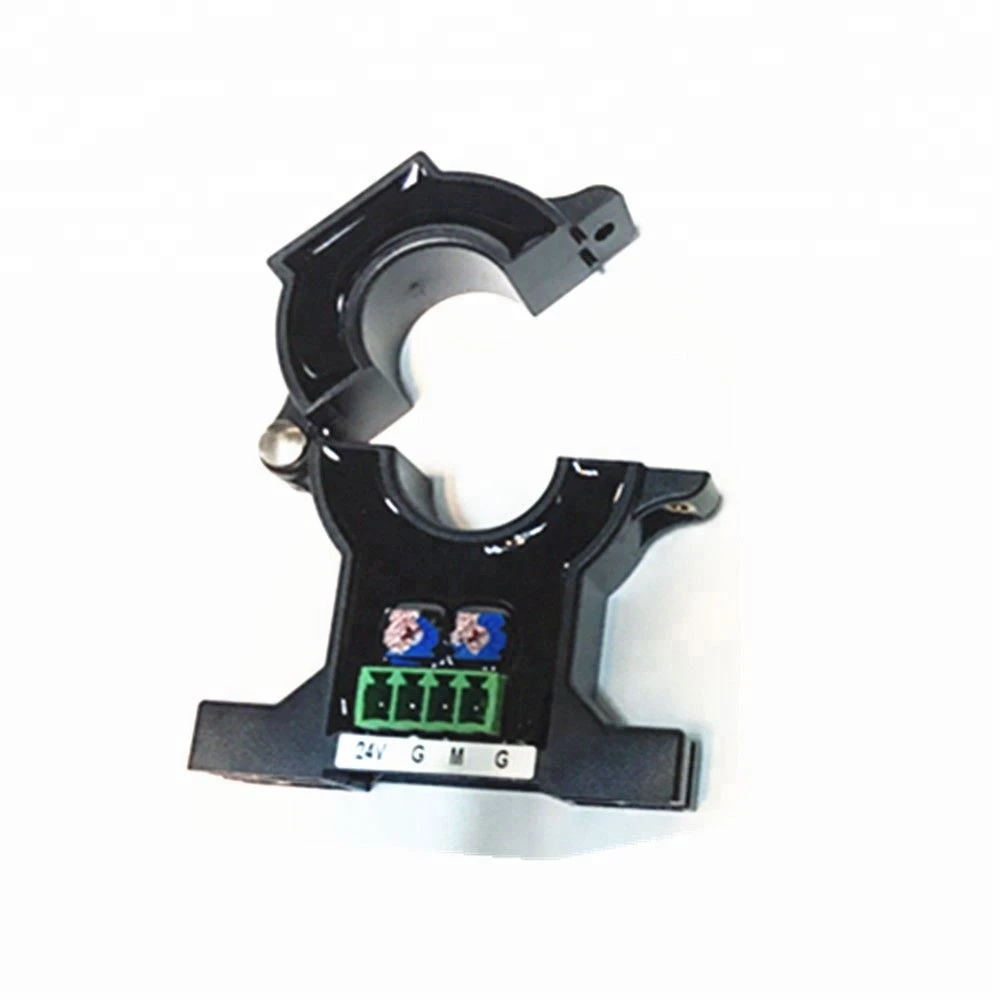

Aspetto esteriore
Parametri
parametri tecnici | Dati | |||
Anello aperto diviso/chiuso | Hall (vero RMS) | |||
Produzione | Valore nominale | Tensione: ±5V/±4V | Corrente: 4-20mA | |
Tensione di offset zero (corrente) | Tensione: ±20mV | Corrente:±0.05mA | ||
Deriva della tensione (corrente) di offset | Tensione: minore o uguale a ±1.0mV/ grado | Corrente:±0.04mA/ grado | ||
Linearità | Minore o uguale a 0,2% FS | |||
Tensione di alimentazione | CC ± 15 V | CC 24V | ||
Larghezza di banda | 0-20kHz | |||
Tempo di risposta | Minore o uguale a 5us | Minore o uguale a 1 ms | ||
Rigidità dielettrica | 2500VAC ammessi tra ingresso/uscita e alimentazione alla frequenza di rete | |||
Classe di precisione | 1.0 | |||
Condizioni ambientali | Temperatura | Temperatura di esercizio:-25 gradi - più 70 gradi; temperatura di conservazione: -40 gradi - più 85 gradi | ||
Umidità | Inferiore o uguale al 95 percento di umidità relativa, nessuna rugiada, nessun gas aggressivo | |||
Altitudine | Minore o uguale a 3500 m | |||
Dimensione
 |  |

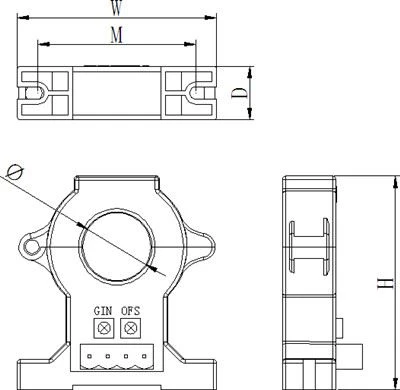

| Fig. 1 | Fig.2 |
Specifica delle dimensioni | Dimensione del contorno | Attraverso la dimensione | Dimensioni di montaggio | Figura | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | Fig. 1 |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | Fig. 1 |
AHKC-EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | Fig. 1 |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | Fig. 1 |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | Fig. 1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | Fig. 1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Fig.2 |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Fig.2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Fig.2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | Fig.2 |
AHKC-KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | Fig.2 |
AHKC-HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | Fig.2 |
Rapporto attuale
 | Specifica | Corrente nominale | Alimentazione elettrica | Uscita nominale | Apertura di misurazione (mm) | Grado di precisione |
AHKC-EKA | 0-(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-EKAA | CC 0-(50-500)A | 12V/24V | 4-20mA | φ 20 | 1 | |
AHKC-EKDA | AC 0-(50-500)A | 12V/24V | 4-20mA | φ 20 | 1 | |
AHKC-EKB | 0-(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC-EKBA | CC 0-(200- 1000)A | 12V/24V | 4-20mA | φ 40 | 1 |
 | AHKC-EKBDA | AC 0-(200- 1000)A | 12V/24V | 4-20mA | φ 40 | 1 |
AHKC-K | 0-(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC-KAA | CC 0-(400- 2000)A | 12V/24V | 4-20mA | 64×16 | 1 | |
AHKC-KDA | AC 0-(400- 2000)A | 12V/24V | 4-20mA | 64×16 | 1 | |
AHKC-H | 0-(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0-(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0-(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Nota: la corrente nominale senza etichetta indica che è possibile misurare la corrente di ingresso CA e CC, specificare al momento dell'ordine.
Sensore di corrente a sala chiusa

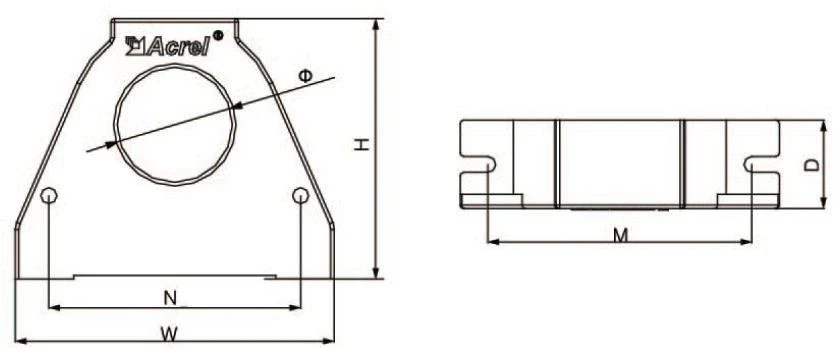

Fig. 1

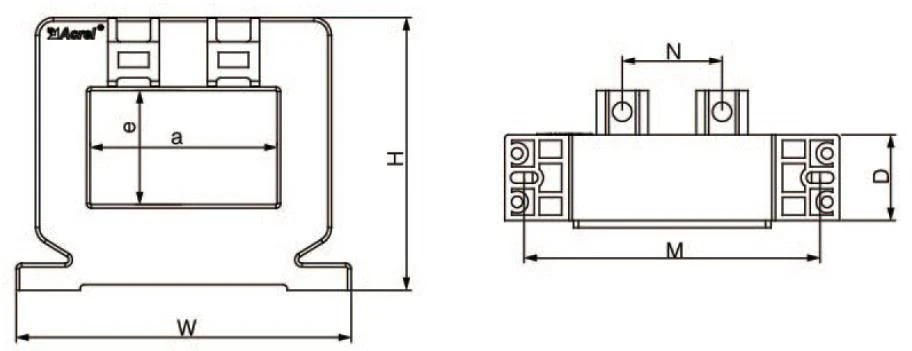

Fig.2
Specifica delle dimensioni | Dimensione del profilo (millimetro) | Attraverso il formato (millimetro) | Montaggio | Figura | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Fig. 1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Fig. 1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Fig.2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Fig.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Fig.2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Fig.2 |
AHKC-HAT | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Fig.2 |
Rapporto attuale
| Specifica | Corrente nominale | Alimentazione elettrica | Uscita nominale | Apertura di misurazione (mm) | Precisione |
AHKC-E | 0-(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0-(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0-(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | CC 0-(50-500)A | 12V/15V/24 V | 4-20mA | 20.5*10.5 | 1 | |
AHKC-F | 0-(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0-(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-HAT | 0-(400-2000)A | ±15V | 5V | 52*32 | 1 |
Nota: la corrente nominale senza etichetta indica che è possibile misurare la corrente di ingresso CA e CC, specificare al momento dell'ordine.
