Descrizione

La serie ASJ di relè di azione di interruzione del circuito di post-corrente, bassa tensione o appaltatore di bassa tensione può essere composta da un dispositivo di produzione di post-corrente combinato, che viene applicato principalmente per il circuito di distribuzione del sistema TT e TN con la corrente alternata 50Hz, la tensione nominale 400V o inferiore.

La serie ASJ di relè di azione di corrente residua viene applicata nella protezione da guasto a terra per il circuito elettrico, in modo da prevenire danni alle apparecchiature e incendi di apparecchiature elettriche causati dalla corrente di guasto a terra, inoltre, può anche fornire indiretto protezione dei contatti contro il rischio di scosse elettriche.

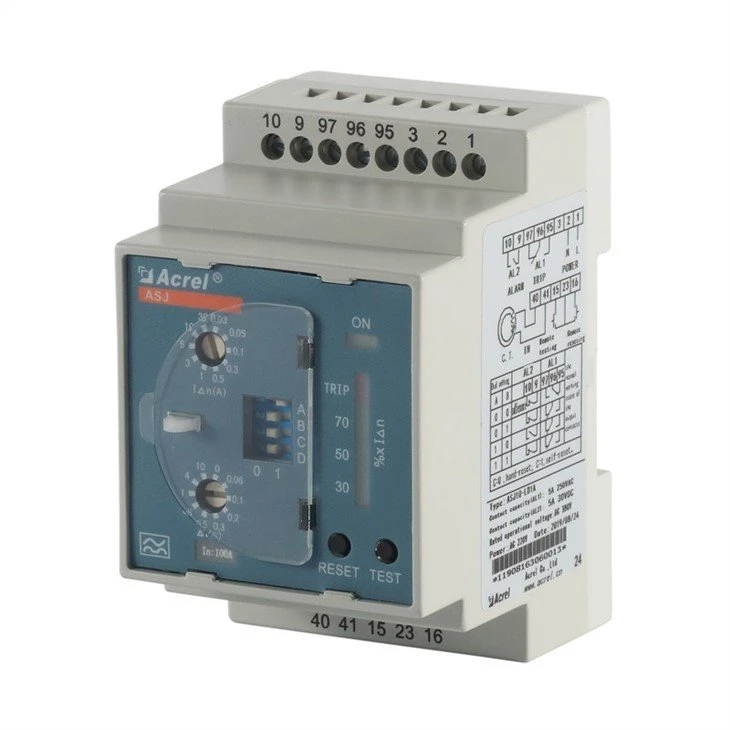

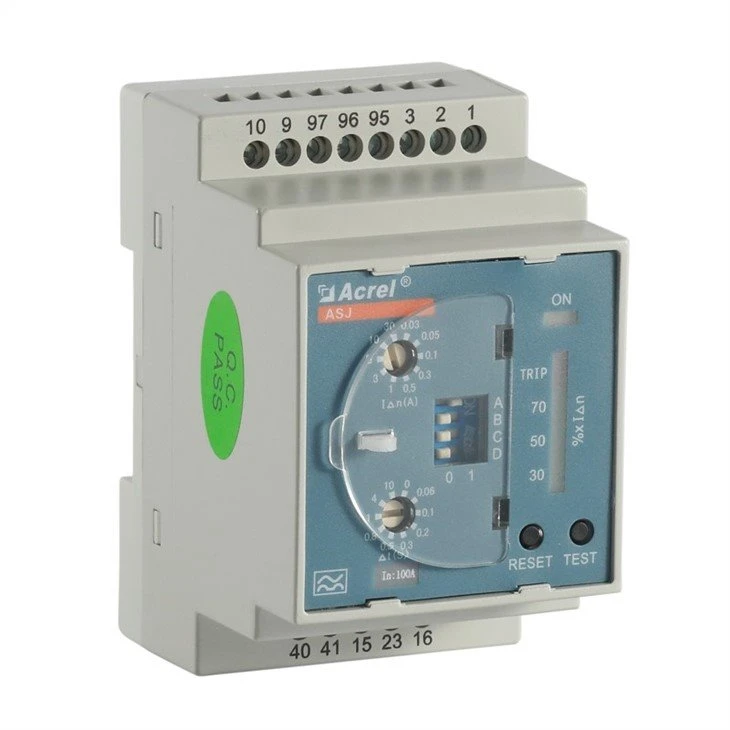

Aspetto esteriore

Parametro

Parametro tecnico		Indicatore
		Tipo AC	Un tipo
Ingresso	Corrente d'azione residua nominale	0.03,0.1,0.3,0.5(A)	0.03,0.05,0.1,0.3,0.5,1,3,5,10, 30(A) nota 3
	Tempo limite di non guida △t	0.1,0.5(s)	0,0.06,0.1,0.2,0.3,0.5,0.8,1,4, 10(s) nota 4
	Residuo nominale corrente di riposo I△n	50 per cento io△n	50 per cento io△n
	caratteristiche di performance	corrente alternata sinusoidale semplice	corrente alternata sinusoidale semplice e corrente continua pulsante
	frequenza	50 Hz ± 5 Hz	50 Hz ± 5 Hz
Errore di azione		-20 percento ~ -10 percento I△n	-20 percento ~ -10 percento I△n
Produzione	modalità di uscita	uno è la chiusura normale e l'altro è per il trasformazione	uno è la normale chiusura o apertura, e l'altro è per la trasformazione
	capacità di contatto	5A 250VAC 5A 30 V CC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	modalità di ripristino	quello sul posto e quello a lunga distanza uno,	quella in loco, quella a lunga distanza e quella automatica
Alimentazione elettrica	gamma di tensione	AC110V, AC220V（ammissibile errore ± 10 percento ）		CA 110 V, CA 220 V, CC85-270 V (errore consentito ± 10 percento)
	dissipazione di potenza	Inferiore o uguale a 5W
Tensione di resistenza alla frequenza di alimentazione		Il valore effettivo della corrente alternata tra alimentazione, ingresso e uscita: 2kV/1min
Sotto il normale funzionamento	temperatura	temperatura di esercizio: -20 gradi ~ più 55 gradi temperatura di conservazione: -30 gradi ~ più 70 gradi
	umidità	Inferiore o uguale al 95 percento di umidità relativa, con condensazione di umidità e presenza di gas corrosivi
	altezza sul livello del mare	Minore o uguale a 2000 m
	classe di inquinamento	Grado tre
	categoria di installazione	Digita Ⅲ

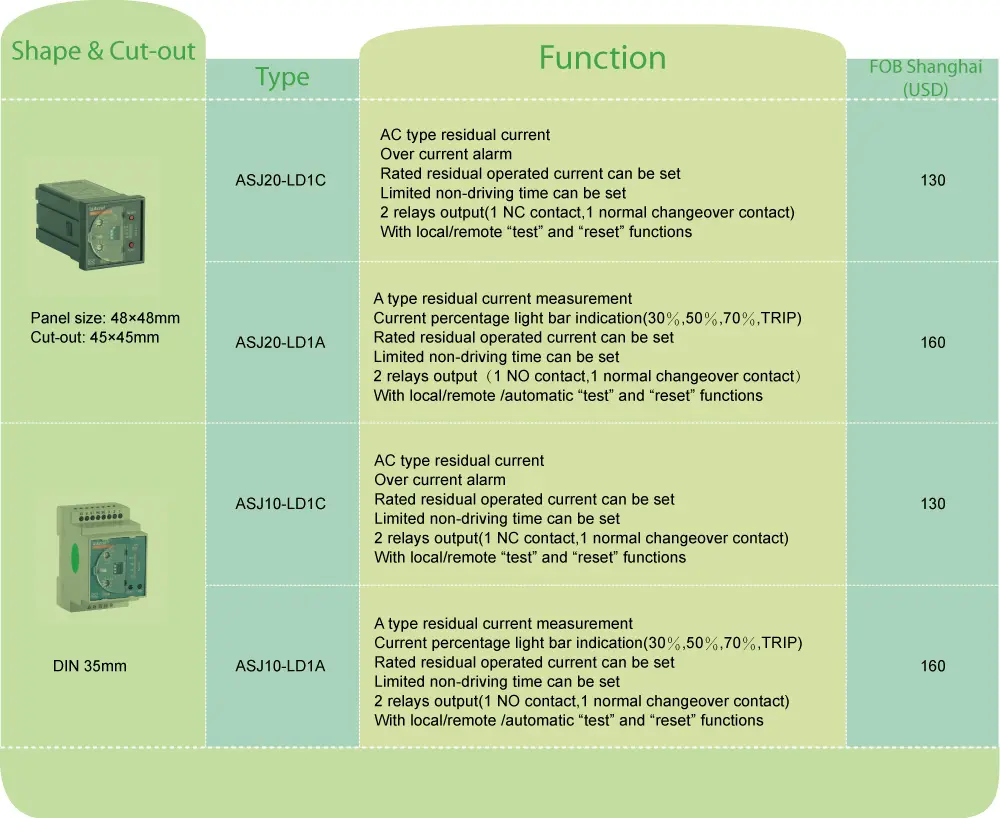

Funzione

Tipo

Funzione di base

Modo di installazione

Foto

ASJ10-LD1C

1. Misura della corrente residua di tipo AC;

2. Avviso di allarme della linea di attraversamento corrente;

3. È possibile misurare la corrente di funzionamento residua nominale;

4. È possibile impostare un limite di tempo di non guida;

5. Due insiemi di uscita a relè;

6. Con funzioni di "test" e "reset" locali e remoti.

Guida su rotaia (TS35mm)

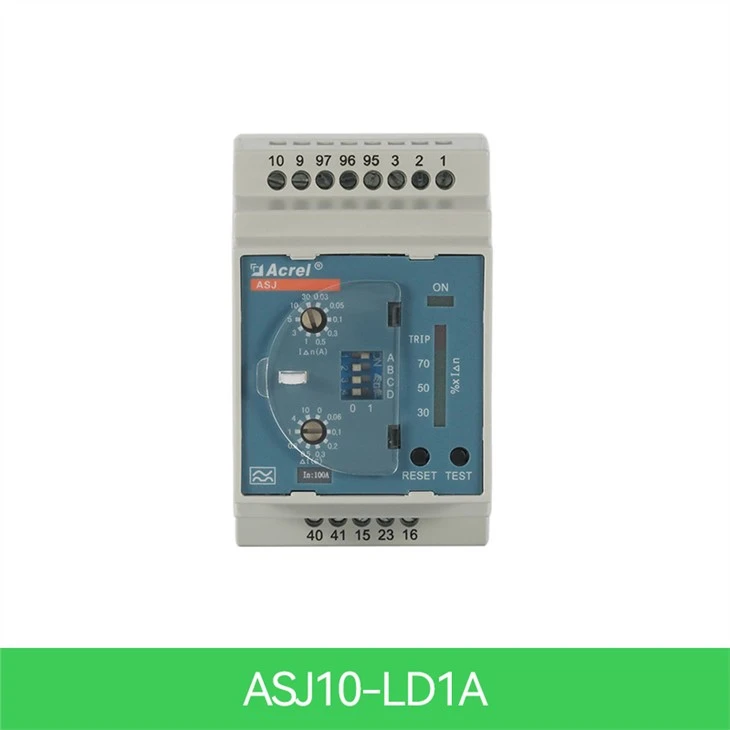

ASJ10-LD1A

1. Misura della corrente residua di tipo A;

2. Visualizzazione della colonna luminosa percentuale corrente;

3. È possibile misurare la corrente di funzionamento residua nominale;

4. È possibile impostare un limite di tempo di non guida;

5. Due serie di uscite a relè (impostabili) nota 1;

6. Con funzioni di "test" e "reset" locali e remoti.

Nota 1: La funzione di impostazione del relè significa che è possibile impostare autonomamente l'inizializzazione e lo stato di uscita del relè tramite la composizione del codice sul pannello; la guida all'impostazione specifica può essere trovata dal manuale.
