La protezione dai guasti a terra per circuiti elettrici, apparecchiature e incidenti elettrici causati da correnti di guasto a terra stanno diventando sempre più una necessità quotidiana. Per i principali nodi energivori lato utenza viene progettato e installato un relè differenziale per monitorare in tempo reale lo stato differenziale di ciascun circuito energivoro. Attraverso il monitoraggio in tempo reale dell'uso dell'energia e dei relativi parametri di potenza, la sicurezza, l'affidabilità e l'efficienza di manutenzione dell'uso dell'energia vengono migliorate, il costo del lavoro di manutenzione viene ridotto e viene realizzato il monitoraggio non presidiato della corrente residua. Attraverso il monitoraggio in tempo reale del consumo di energia, la raccolta dei dati e l'allarme, viene monitorata la corrente residua nel sistema di distribuzione dell'energia e viene fornita la protezione dai guasti a terra del circuito elettrico dell'utente per prevenire incidenti e incendi. scosse elettriche personali causate da corrente residua. Ecco una breve introduzione all'applicazione del relè di corrente residua ASJ della nostra azienda's nel progetto di una casa a terrazze sull'acqua intorno all'isola delle Maldive.
Panoramica
Le case a schiera d'acqua intorno all'isola delle Maldive sono utilizzate principalmente per ricevere turisti da tutto il mondo. La frequenza del sito di applicazione è di 50 Hz e la tensione è di 220V TT o linee di distribuzione dell'alimentazione del sistema TN. Il cliente spera di monitorare la corrente residua della linea installando un relè di corrente residua nell'armadio di distribuzione della casa a schiera d'acqua e spera che il rapporto tra il valore della corrente residua monitorato in tempo reale e il valore della corrente residua impostato possa essere visualizzato sul pannello display, quando il rapporto raggiunge l'80%, il relè differenziale può allarmarsi immediatamente. Acrel ASJ10-LD1A collabora con il trasformatore di corrente residua, ha risolto con successo le esigenze di monitoraggio della corrente residua in loco del cliente&n.
Relè per corrente residua serie ASJ
I relè ad azione di corrente della serie ASJ possono essere combinati con alimentatori a bassa tensione o contattori a bassa tensione per formare una protezione di corrente di alimentazione combinata, utilizzata principalmente per dispositivi AC 50Hz, tensione e inferiore a TT400V e tubazioni del sistema TN, oltre alla protezione da guasto a terra per i circuiti elettrici per prevenire guasti a terra Danni comuni alle apparecchiature e guasti elettrici causati da ciò possono anche prevenire il pericolo di scosse elettriche personali e fornire protezione dai contatti diretti.
Il prodotto soddisfa i requisiti di GB/T 22387-2016"Relè di corrente catalitica".
I relè di corrente sanitari della serie ASJ integrano funzioni di protezione da sovratensione e sottotensione di linea e funzioni aggiuntive automatiche per la tensione normale. Il prodotto è di piccole dimensioni, di alta precisione, flessibile nella struttura e facile da installare. È un dispositivo di protezione della sicurezza nel campo dell'edilizia civile.

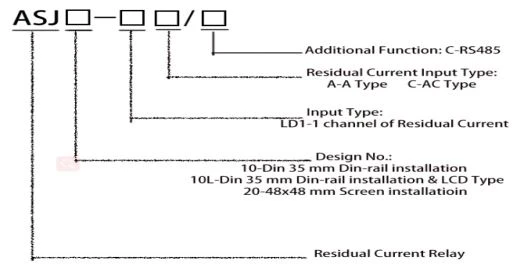

Descrizione del Modello
Caratteristiche tecniche
parametro tecnico | indice | |||
Tipo AC | Digitare un | |||
ingresso | Corrente differenziale nominale I△n | 0.03、0.1、0.3、0.5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30(A) nota 3 | |
Tempo limite di non guida △t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(s) nota 4 | ||
Corrente nominale residua di non intervento I△no | 50%I△n | 50%I△n | ||
caratteristiche di performance | corrente alternata sinusoidale semplice | corrente alternata sinusoidale semplice e corrente continua pulsante | ||
frequenza | 50Hz±5Hz | 50Hz±5Hz | ||
errore di azione | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
produzione | modalità di uscita | uno è la chiusura normale e l'altro è per la trasformazione | uno è la normale chiusura o apertura e l'altro è per la trasformazione | |
capacità di contatto | 5A 250VAC 5A 30VDC | AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC | ||
modalità di ripristino | quello sul posto e quello a lunga distanza, | quella sul posto, quella interurbana e quella automatica | ||
Alimentazione elettrica | gamma di tensione | AC110V、AC220V（errore ammissibile±10%） | AC110V、AC220V、DC85-270V errore ammissibile±10%） | |
dissipazione di potenza | ≤5W | |||
tensione di resistenza alla frequenza di alimentazione | Il valore effettivo della corrente alternata tra alimentazione, ingresso e uscita: 2kV/1min | |||
durante il normale funzionamento | temperatura | temperatura di esercizio: -20℃ ~ +55℃ temperatura di conservazione: -30 ~ 70 | ||
umidità | 95% di umidità relativa, con condensa e luogo di gas corrosivo | |||
altezza sul livello del mare | ≤2000m | |||
classe di inquinamento | Grado tre | |||
categoria di installazione | Digita | |||
Nota 3: la corrente residua nominale di ASJ10L-LD1A IN è regolabile in continuo da 10 mA a 30 A;
Nota 4: il tempo limite di non guida ASJ10L-LD1A N è 0-10S regolabile in modo continuo.

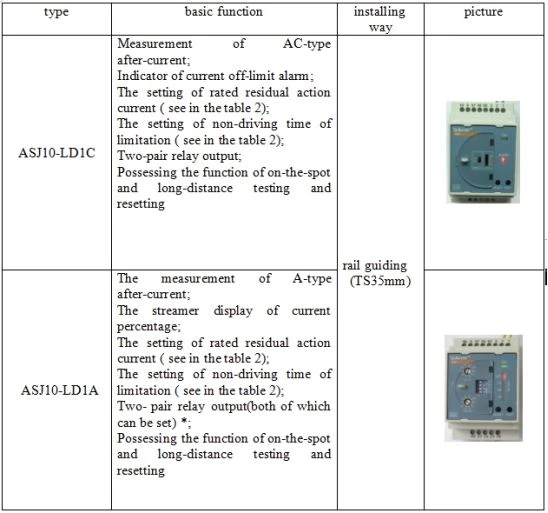

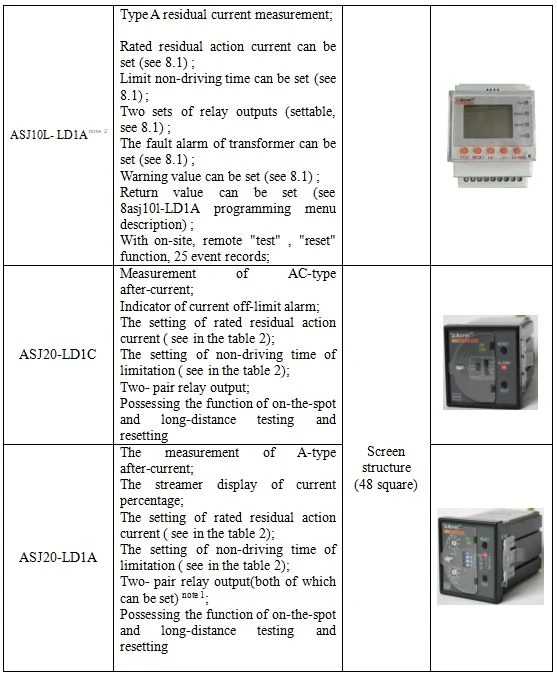

Tipi di prodotti
Nota 1: La funzione di impostazione per il relè significa che è possibile impostare l'inizializzazione e l'uscita del relè da soli, che viene azionata dall'interruttore di selezione sul pannello; la guida di impostazione specifica è reperibile dalla tabella 5.
Nota2：FUNZIONE OPZIONALE C: Comunicazione RTU RS485, Modello ASJ10L-LD1A/C

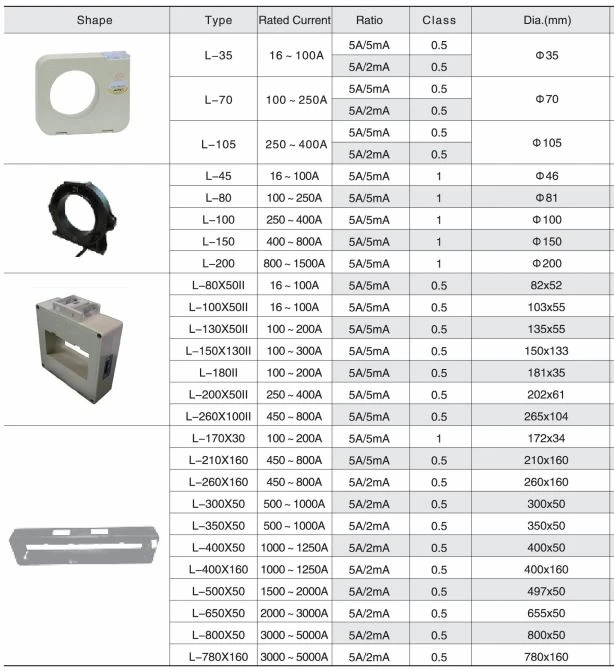

Selezione del trasformatore di corrente residua

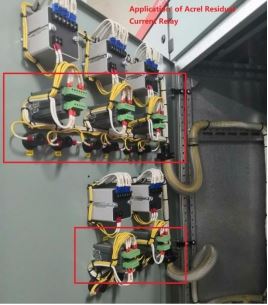

Installazione
Riepilogo
Il differenziale della serie ASJ ha un rapporto prestazioni-prezzo molto elevato. Come strumento avanzato di monitoraggio della corrente residua intelligente e digitale, il relè di corrente residua è stato ampiamente utilizzato nella linea in entrata o monofase o trifase della sottoscatola domestica degli edifici civili. Apparecchiature elettriche nella linea di distribuzione di energia.
