Acrel fornisce soluzioni per le sedi delle Olimpiadi invernali di Pechino
1. Panoramica
Le Olimpiadi invernali di Pechino saranno inaugurate in modo grandioso il 4 febbraio 2022. Questo è un importante evento storico in un importante nodo storico nel mio paese. È un'importante opportunità per mostrare l'immagine del paese', sviluppare il paese e ispirare lo spirito nazionale. Con l'avvicinarsi del grande evento, come importante condizione di base per ospitare i Giochi Olimpici, la costruzione delle sedi delle Olimpiadi Invernali di Pechino ha sempre attirato molta attenzione e il funzionamento stabile e affidabile del sistema di alimentazione e distribuzione delle sedi è la priorità assoluta.L'ambiente esterno del sito è relativamente rigido e la temperatura è di meno 20 gradi. Al fine di garantire un'alimentazione affidabile, ogni sede conduce test di capacità di supporto dell'alimentazione in base ai compiti di alimentazione elettrica e verifica le attività di alimentazione, alimentazione principale e alimentazione di emergenza auto - fornita di ciascuna sede. Situazione della fornitura, funzionamento di carichi importanti, azione di protezione del relè, piano di risposta alle emergenze, pezzi di ricambio, supporto logistico, ecc. AcrelElectric fornisce soluzioni per il monitoraggio intelligente delle scatole di distribuzione e la regolamentazione ambientale nelle scatole per le Olimpiadi invernali e conduce la gestione del tempo reale - online di alimentazione e apparecchiature di protezione dell'alimentazione come scatole di derivazione dei cavi, scatole di alimentazione ATS e scatole di alimentazione UPS. Il gateway di edge computing raccoglie i dati elettrici, temperatura e umidità, condensa, temperatura di contatto e altri dati all'interno degli armadi di distribuzione dell'energia interni ed esterni e li regola automaticamente per ottenere buone condizioni operative, realizzando un monitoraggio intelligente dall'UPS all'interruttore di bassa tensione - al termine della sede delle Olimpiadi Invernali, per fornire tempestivamente un supporto di emergenza e migliorare l'affidabilità dell'alimentazione.

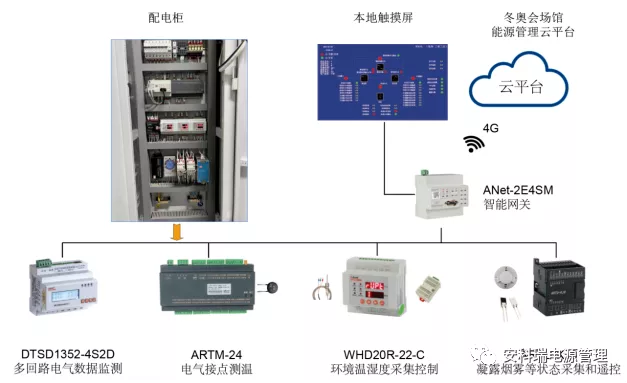

Il sistema può essere suddiviso in tre livelli: il livello del dispositivo di campo, il livello di comunicazione di rete e il livello di gestione della piattaforma.Strato dispositivo di campo: incluso DTSD1352 - 4S2D - MK, DTSD1352 - 4SD1352 - 4S2D, Artm - 24, WHD46 - 33 - C, WHD20R - 22 - C, ARTU - C, ARTU - C, ARTU - KJ8 e altre apparecchiature di acquisizione del segnale, utilizzate per raccogliere funzionamento elettrico in distribuzione interna ed esterna scatole Parametri, temperatura di contatto elettrico, temperatura ambiente e umidità nella scatola, condensa, fumo e altri dati, e possono essere controllati automaticamente dal - integrato nella logica del gateway intelligente ANet - 2E4SM per regolare la temperatura e l'umidità per mantenere una buona ambiente operativo all'interno della scatola di distribuzione.Livello di comunicazione di rete: incluso il gateway intelligente ANet - 2E4SM. Il gateway raccoglie attivamente i dati dell'apparecchiatura a livello di dispositivo sul campo e può eseguire la conversione del protocollo, l'archiviazione dei dati e caricare i dati sul touch screen locale e sulla porta del server designata attraverso la rete 4G. Apparecchiature per il controllo della temperatura e dell'umidità.Platform management: una grande piattaforma per la gestione dell'energia alle Olimpiadi Invernali.Il sito monitora e controlla principalmente tre tipi di scatole di distribuzione, comprese le scatole di derivazione dei cavi, le scatole di commutazione automatiche dell'alimentatore ATS e le scatole di alimentazione dell'UPS, per garantire il funzionamento stabile e normale delle scatole di distribuzione in ambienti molto freddi. Ci sono più di 500 scatole di distribuzione di questi tre tipi incluse nel monitoraggio remoto e anche le soluzioni per diverse scatole di distribuzione sono leggermente diverse.3.1 Configurare l'inventario dei dispositivi3.2 Funzione di implementazioneMonitorare i parametri elettrici del circuito della scatola di derivazione. Quando la temperatura nella scatola è troppo bassa, premere il segnale di allarme e avviare il riscaldamento. Allarme di sovratemperatura del connettore del cavo.Rilevata condensa per avviare il riscaldamento e la ventilazione Allarme fumo Rilevamento dello stato dell'alimentazione della presa. Adottare il protocollo IEC60870 - 5 - 104 per caricare sulla piattaforma di gestione dell'energia della sede delle Olimpiadi invernali tramite la rete direzionale APN.3.3Configurazione dell'inventario dei dispositivi
3.4 Funzione di implementazione

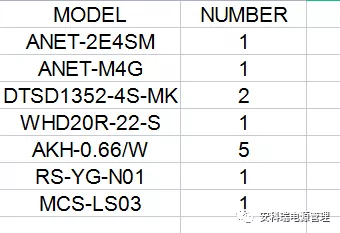

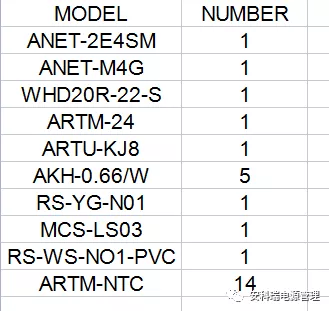

Quando la temperatura all'interno della cassetta è troppo bassa, premere il segnale di allarme e avviare il riscaldamento Rilevamento della temperatura del connettore del cavo, allarme di sovratemperatura. Viene rilevato l'allarme di condensazione e viene attivata la ventilazione del riscaldamento. Allarmi di fumo e temperatura e umidità. Adottare il protocollo IEC60870 - 5 - 104 da caricare sulla piattaforma di gestione dell'energia della sede delle Olimpiadi invernali tramite la rete direzionale APN3.5Configurazione dell'inventario dei dispositivi

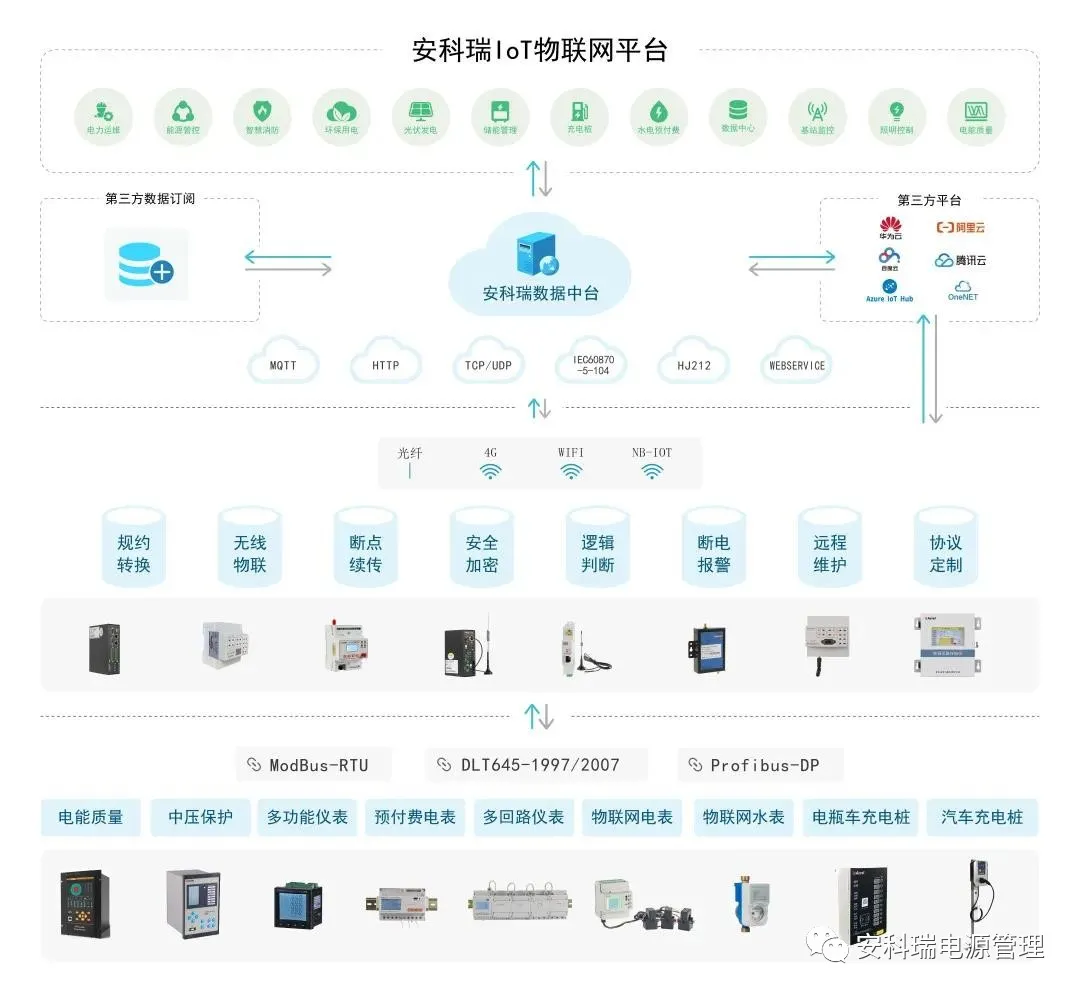

3.6 Funzione di implementazioneQuando la temperatura nella scatola è troppo bassa, premere il segnale di allarme e avviare il riscaldamento Allarme di sovratemperatura interna Riscaldamento di condensazione Allarme anomalo pacco batteria Allarme guasto inverter. Adottare il protocollo IEC60870 - 5 - 104 per caricare sulla piattaforma di gestione energetica della sede delle Olimpiadi Invernali tramite APN rete direzionale4. Su - manutenzione del sitoL'apertura delle Olimpiadi Invernali è imminente. Al fine di garantire il normale funzionamento del sistema di distribuzione dell'energia del sito -, Acre ha organizzato che gli ingegneri mantenessero il sito - e fornissero supporto tecnico per vincere la dura battaglia per la protezione dell'energia per le Olimpiadi invernali di Pechino 2022.Acrel è stata profondamente coinvolta nella distribuzione di energia intelligente per molti anni e attualmente più di 14,{1}} soluzioni sono in esecuzione in tutto il paese. L'azienda ha accumulato molta esperienza da sensori terminali, gateway di edge computing a piattaforme cloud e fornisce supporto dati e soluzioni per collegamenti deboli nei sistemi di distribuzione dell'energia in vari ambienti per migliorare l'affidabilità dell'alimentazione. Acrel aiuterà questa volta con azioni pratiche. Le Olimpiadi invernali sono state un completo successo.
