Riassunto: questo articolo introduce l'applicazione del contatore di energia multicircuito ADF400L in Vietnam. Il contatore di energia multicanale serie ADF400L, attraverso il modulo combinato, può realizzare i più grandi 36 circuiti monofase o 12 circuiti trifase, connessione CT o connessione diretta. questa serie di misuratori di energia con alta precisione, alta concentrazione, gestione centralizzata, flessibilità di installazione, vantaggi reciproci non interferenze da parte della comunità, delle scuole, delle imprese di tutti i settori. La serie di contatori supporta la funzione di alimentazione prepagata.
1. Panoramica del progetto:
L'azienda si trova in Vietnam. I clienti necessitano di 2 canali di accesso diretto trifase e 2 canali di misurazione dell'accesso secondario trifase. I contatori di energia della serie Acrel ADF400L soddisfano l'applicazione e le condizioni dell'utente.
2. Specifiche del prodotto:
Modulo principale
1. Alimentazione trifase 3*220/380V per fornire potenza di lavoro per il modulo di misurazione back-end;
2. Interfaccia uomo-macchina: LCD e pulsante
programmazione;
3. Comunicazione a infrarossi;
4. Scorrimento della scheda RF (funzione IC);
5. Comunicazione di rete a 2 canali RS485 (funzione *C);
6. Comunicazione RS485 per modulo wireless esteso n. 3 (modalità di connessione RJ45);
7. Fino a 2DI/2DO (funzione K);
8. Fino a 1 comunicazione Ethernet (funzione CE);
Modulo di misurazione dell'accesso al trasformatore
1. Bidirezionale trifase 3*1 (6) Una misura può essere realizzata;
2. 2 uscite a impulsi di energia attiva;
3. 2 stati di lavoro trifase, impulsi e
indicazione di comunicazione;
4. Funzione fino a 4DI/4DO (funzione K);

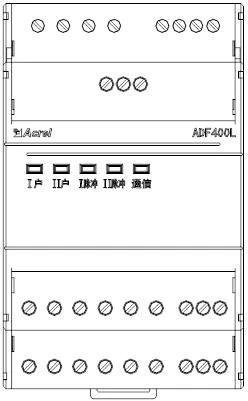

Accesso diretto al modulo di misurazione
1. Può realizzare una misurazione trifase unidirezionale 3*10 (80) o una misurazione monofase unidirezionale 10 (80) A;
2.1 uscita a impulsi di energia attiva;
3. Indicazione LED di stato di funzionamento, impulso e comunicazione trifase;
3. Funzione principale:
Schermo | LCD |
Monitoraggio energetico | Energia attiva (positiva、negativa), Energia reattiva (positiva、negativa) |
Misurazione della potenza | Tensione、corrente、fattore di potenza、frequenza、potenza attiva、potenza reattiva、potenza apparente |
Funzione armonica | Armonica totale、subarmonica (2～31) |
Squilibrio trifase | Tensione, squilibrio di corrente |
DI/DO | Modulo principale 2DI2DO; TA collegare 2DI4DO (collegamento diretto) |
Comunicazione | infrarossi; RS485 MODBUS-RTU e DL/T645 |
Energia della storia | Record energetico di 12 mesi |
4.Applicazione
Il contatore di energia multicircuito ADF400L può ottenere fino a 12 misurazioni ad accesso diretto trifase o 36 monofase o 12 misurazioni ad accesso reciproco a induttori trifase, un ibrido di accesso diretto e accesso reciproco all'induttore tramite il metodo di misurazione della combinazione di moduli.
5. conclusione
La serie ADF400L di contatori di energia elettrica è popolare tra comunità, scuole, imprese, ecc. grazie alla loro elevata precisione, installazione centralizzata, gestione centralizzata, elevata flessibilità di installazione e assenza di interferenze.
Bibliografia
1.Soluzioni per il sistema di micro-rete aziendale 2021.04
