Unbstract
Negli ultimi anni, con il rapido sviluppo dei data center, il problema del consumo energetico dei data center è diventato sempre più importante. La gestione dell'energia e la progettazione dell'alimentazione e della distribuzione dei data center sono diventate questioni calde. Soluzioni ragionevoli e affidabili per il sistema di distribuzione dell'alimentazione del data center, è un modo ragionevole per migliorare l'efficienza energetica del data center e ridurre il consumo energetico delle apparecchiature. In combinazione con le specifiche tecniche pertinenti, vengono analizzati i vantaggi e gli svantaggi dei vecchi e nuovi schemi di distribuzione dell'energia di un data center e viene fornito un riferimento per la progettazione della nuova sala computer modulare.
Parole chiave: data center; distribuzione dell'alimentazione del terminale; armadio testa colonna
1.Background
Con lo sviluppo della scienza e della tecnologia, il numero, la scala e la densità di potenza dei data center continuano ad aumentare e il livello di costruzione continua a migliorare. Il sistema di distribuzione dell'alimentazione è la parte più importante del data center. Interruzioni di corrente o alimentazione di bassa qualità possono causare tempi di inattività del server. causare perdite. Come ottimizzare la progettazione per migliorare la sicurezza e l'affidabilità dell'alimentazione del data center per garantire il funzionamento ininterrotto e stabile del sistema informativo elettronico è diventato un problema importante per i progettisti di data center. Rispetto al tradizionale schema di alimentazione e distribuzione, se esiste uno schema di alimentazione sicuro, economico e più stabile è un problema che interessa ai progettisti.
2.Schema di distribuzione dell'alimentazione alla fine della data room
Panoramica del progetto
L'area di costruzione totale di un data center è di 1906,24 metri quadrati, di cui l'area di costruzione totale del data center è di 210,6 metri quadrati, tra cui la data room 1F e la sala di comunicazione 1F. L'area funzionale comprende la sala macchine principale (sala computer, sala comunicazioni), l'area di gestione (ufficio, sala attrezzature Internet, ecc.) e le sale ausiliarie.

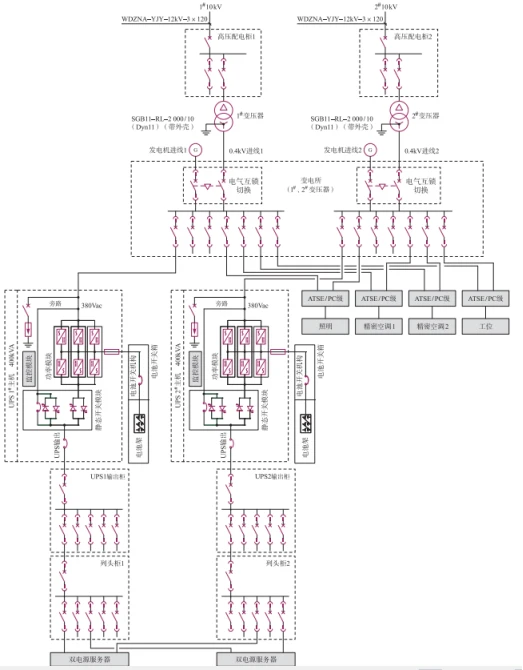

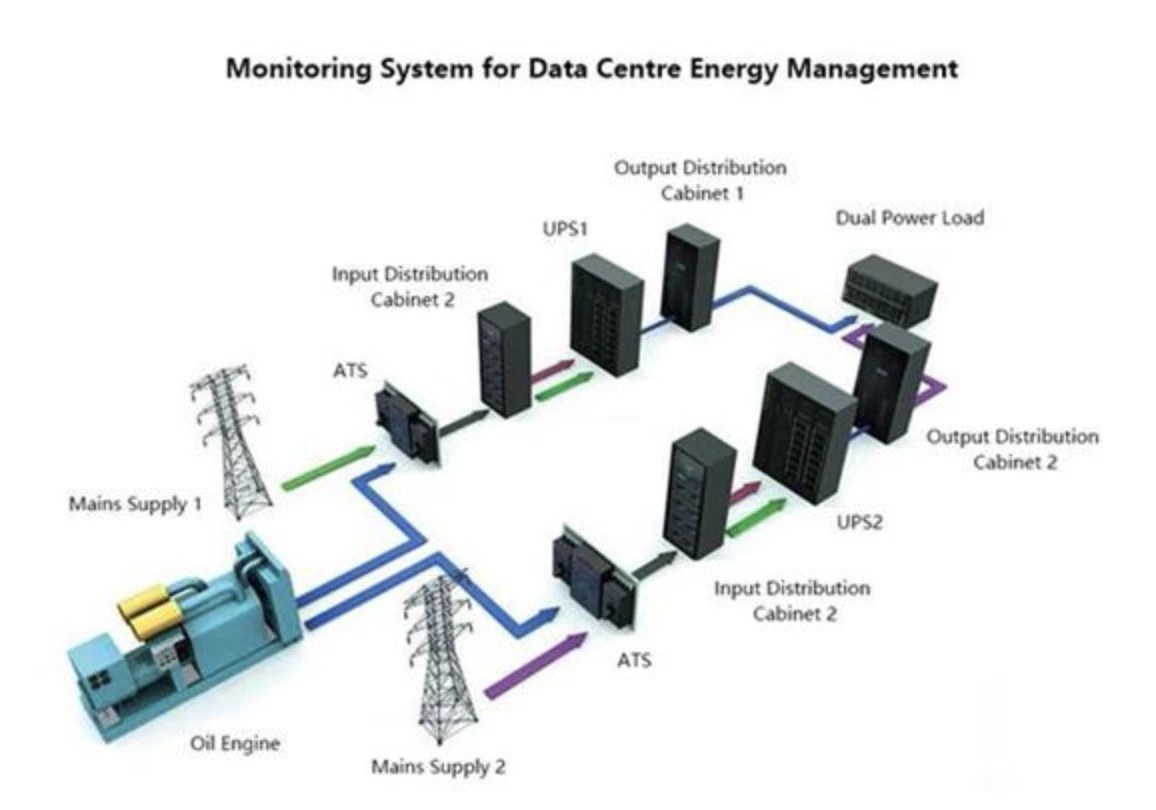

Schema di distribuzione dell'energia tradizionale uno
L'alimentatore ad alta tensione da 10 kV viene prelevato da due diverse reti di sottostazione e l'alta tensione e la bassa tensione non sono collegate. Il terzo alimentatore viene prelevato dal generatore diesel del centro di alimentazione. L'alimentazione di backup principale e l'alimentazione del generatore sono commutate all'uscita del trasformatore per garantire il consumo energetico del data center. L'apparecchiatura utilizza l'elettricità in modo affidabile. Considerando che la capacità di un singolo generatore è molto inferiore a 2500 kW e il numero di generatori non ha raggiunto più di 10, viene selezionato un gruppo elettrogeno a bassa tensione da 0,4 kV. Il punto neutro del gruppo elettrogeno da 0,4 kV deve essere collegato direttamente a terra e i conduttori collegati tra i punti stella del generatore devono essere isolati. Un totale di 2 set di sistemi UPS da 400 kVA sono installati nel data center per formare un sistema fault-tolerant 2N. Gli armadi a doppio circuito e a doppia uscita possono fornire alimentazione per apparecchiature informatiche elettroniche e prese per workstation nel data center. La batteria del sistema UPS può fornire alimentazione continua per 15 minuti per tutti i carichi di grado (1). Il carico del singolo server del data center è considerato come 3kW e il carico massimo non supera i 4kW. Al fine di evitare che il guasto dell'UPS del data center durante il processo di commutazione dell'alimentazione influisca sul normale funzionamento del carico importante, l'atS di commutazione della rete e dei generatori diesel deve essere un interruttore a quattro livelli con commutazione sovrapposta a livello di PC e linea neutra.

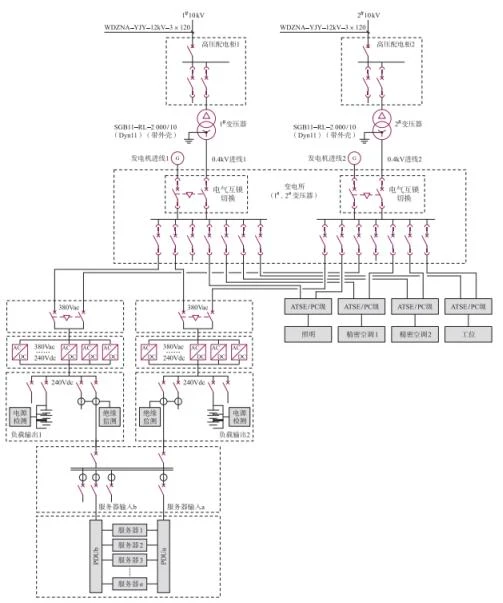

Nuovo schema di alimentazione e distribuzione dell'energia 2
Con l'innovazione tecnologica e la difesa del concetto di risparmio energetico verde, l'organizzazione internazionale TGG ha proposto PUE, una misura dell'efficienza energetica dei data center. PuE è il rapporto tra tutta l'energia consumata dal data center e l'energia utilizzata dai carichi IT ed è l'inverso di DCIE. PUE = consumo energetico di tutte le apparecchiature nel data center / consumo energetico delle apparecchiature IT, PUE è un rapporto, il benchmark è 2, più vicino a 1, migliore è il livello di efficienza energetica, maggiore è il grado verde di un data center.
Attraverso una grande quantità di analisi dei dati, si conclude che il sistema di alimentazione e distribuzione in corrente continua ad alta tensione (HVDC), il sistema di alimentazione e distribuzione integrato AC-DC e l'UPS + HVDC hanno una maggiore efficienza di lavoro, che può migliorare l'indice di risparmio energetico del data center.
3.Confronto tra nuove e vecchie soluzioni di alimentazione e sistemi di distribuzione
L'uscita del sistema di alimentazione UPS è la frequenza di alimentazione e la perdita del filtro è grande, mentre l'HVDC è un filtraggio ad alta frequenza e occupa un'area più piccola. La batteria dell'UPS si trova all'estremità di ingresso. Se l'UPS stesso si guasta, il carico perderà comunque potenza; mentre la batteria dell'HVDC è all'estremità dell'uscita. Anche se l'HVDC stesso si guasta, la batteria può comunque fornire alimentazione al carico per garantire un'alimentazione ininterrotta. Il sistema di alimentazione UPS ha più collegamenti intermedi rispetto al sistema di alimentazione HVDC. La batteria HVDC è collegata direttamente alla barra del bus, eliminando la necessità del collegamento inverter, e ogni collegamento intermedio multilivello ridurrà l'efficienza di conversione, con conseguente aumento del consumo energetico.
4.UncrelSoluzioni per soluzioni HVDC
Il dispositivo di monitoraggio della distribuzione dell'alimentazione CC serie AMC16Z di Acrel è un dispositivo di misurazione appositamente progettato per la gestione dell'alimentazione dei server del data center. Il dispositivo è compatto nel design e può monitorare tutti i parametri elettrici, gli interruttori di ingresso e uscita e lo stato del parafulmine di A + B due linee in entrata e 192 linee in uscita in tempo reale. Le soglie di allarme di tutti i canali di misurazione possono essere impostate in modo indipendente. L'evento limitato attiva immediatamente l'allarme sonoro e luminoso del sistema e può essere dotato di un modulo di rilevamento dell'isolamento, in grado di rilevare lo stato di isolamento della sbarra del sistema DC e del circuito di diramazione per il monitoraggio e la gestione online in tempo reale e ottenere un alto grado di integrazione del circuito di monitoraggio nel volume dello strumento tradizionale.

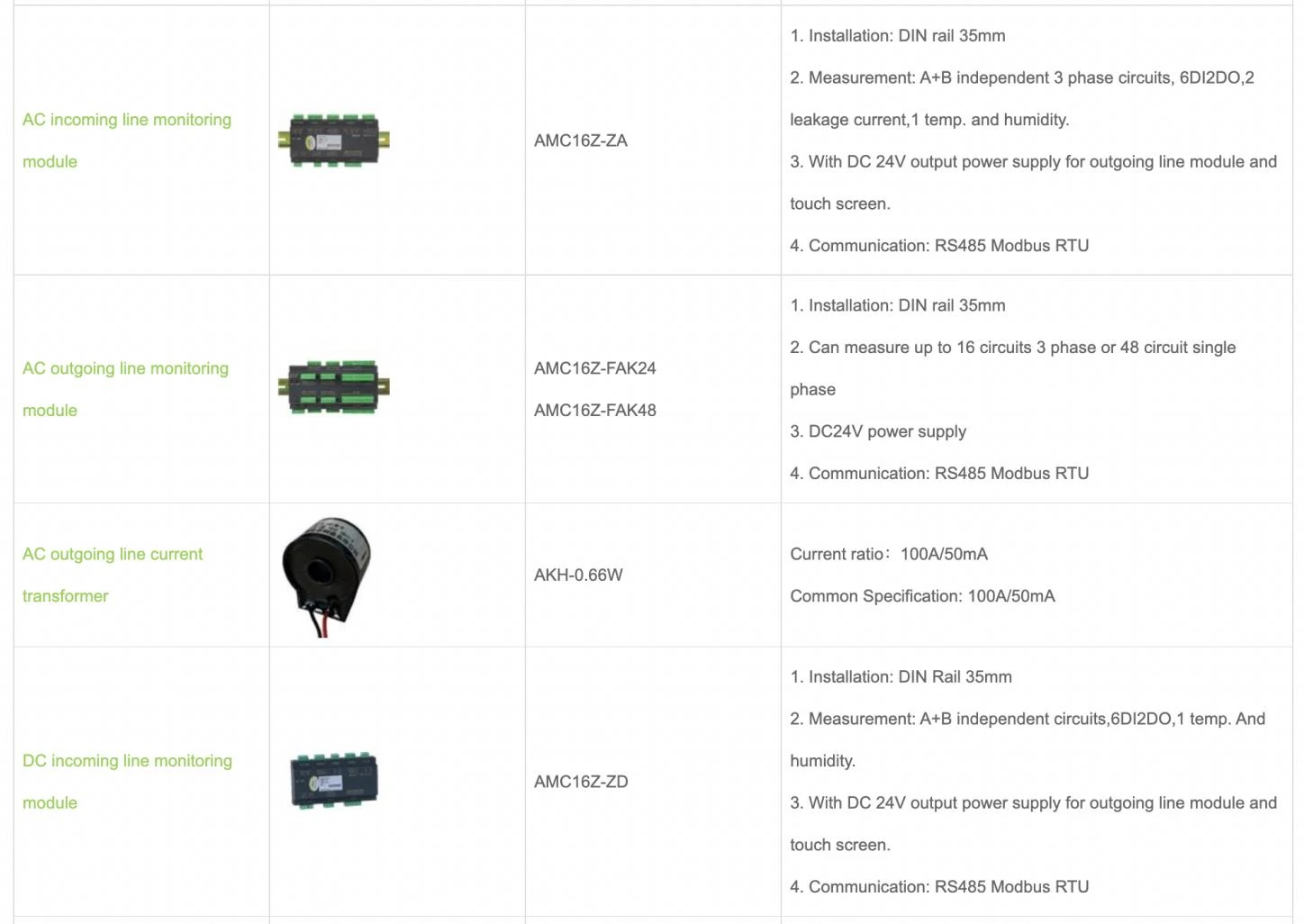

ProdottoModule

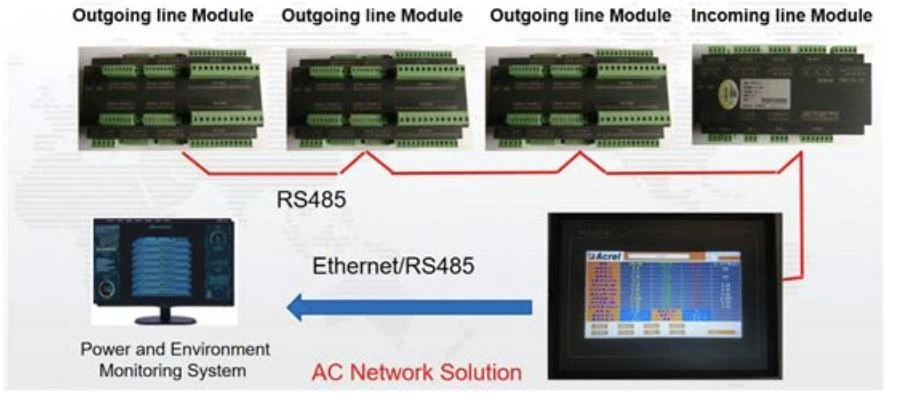

Diagramma di rete del sistema
5.Conclusione
Acrel ha condotto un'analisi completa dell'ambiente interno ed esterno del settore dei data center per lungo tempo, ha condotto analisi hot spot del settore sulle politiche nazionali e sulle tendenze di sviluppo future del settore, ha previsto la direzione di sviluppo futura del settore e ha migliorato varie soluzioni applicative nel proprio settore. Esigenze del cliente, per soddisfare le esigenze applicative dei diversi clienti.
Per i dettagli della soluzione, controlla il link seguente:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
