Descrizione del prodotto

Tensione operativa nominale CA 0,66 kV

Frequenza nominale 50-60Hz

Temperatura dell'aria ambiente -30 gradi -70 gradi

Altezza sul livello del mare Inferiore o uguale a 3000 m

Tensione di resistenza alla frequenza di rete 3000 V/1 min 50 Hz

Utilizzato in luoghi senza pioggia e neve dirette, senza grave inquinamento e shock acuto

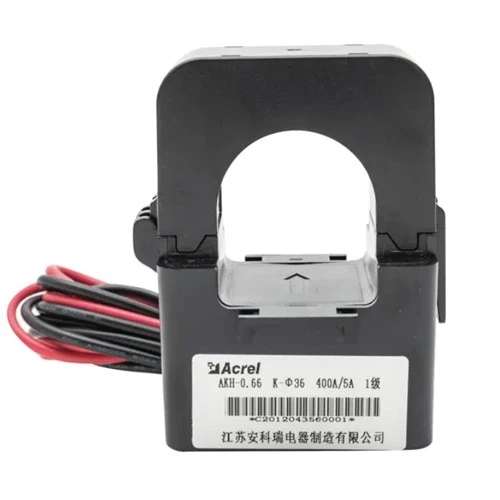

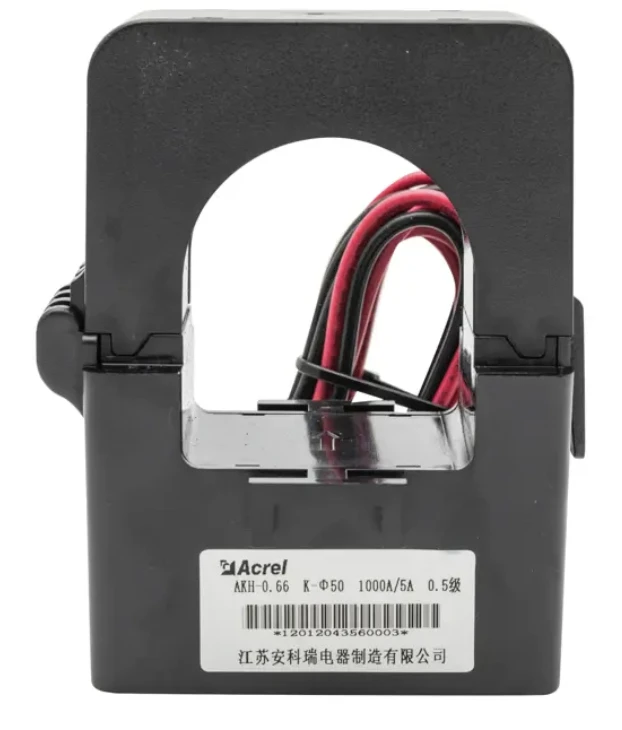

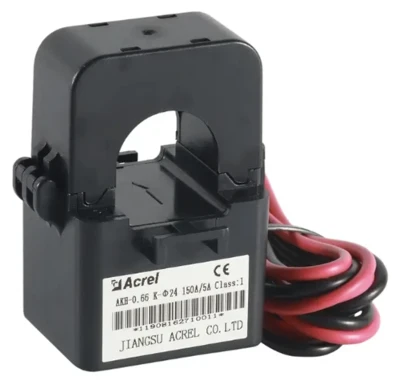

I trasformatori di corrente di tipo Split Core possono essere facilmente installati su un sistema di alimentazione esistente senza scollegare il conduttore primario misurato. I clienti beneficeranno di una ridotta intensità di manodopera, di costi operativi ridotti e di una migliore efficienza lavorativa utilizzando sistemi di alimentazione ad alta mobilità o con vincoli di spazio o ininterrotti.

Parametro

Modello	razione attuale(A)	Precisione	Carico nominale (VA)	Diametro massimo del cavo (mm)
AKH-0.66/K-φ10	5 A/1,25 mA	0.5	10	φ10
	(10-20) A/5 mA
	(40-60) A/20 mA
AKH-0.66/K-φ16	(20-50) A/10 mA	0.5	10	φ16
	(40-100) A/20 mA
	100 A/40 mA
AKH-0.66/K-φ24	(60-200) A/20 mA	0.5	10	φ24
	(100-250) A/40 mA
	400 A-100mA
AKH-0.66/K-φ36	(100-200) A/10 mA	0.5	10	φ36
	(200-400) A/20 mA
	(300-600) A/100 mA
	400 A/40 mA
	600 A/75 mA
AKH-0.66/K-φ24	(150-200) A/5(1)A	1	1	φ24
	(250-300) A/5(1)A		1.5
AKH-0.66/K-φ36	(300-400) A/5(1)A	1	1.5	φ36
	(500-600) A/5(1)A	0.5	1.5
AKH-0.66/K-φ50	(500-700)A/5(1)A	0.5	2.5	φ50
	（800-1000)A/5(1)A	0.5	5

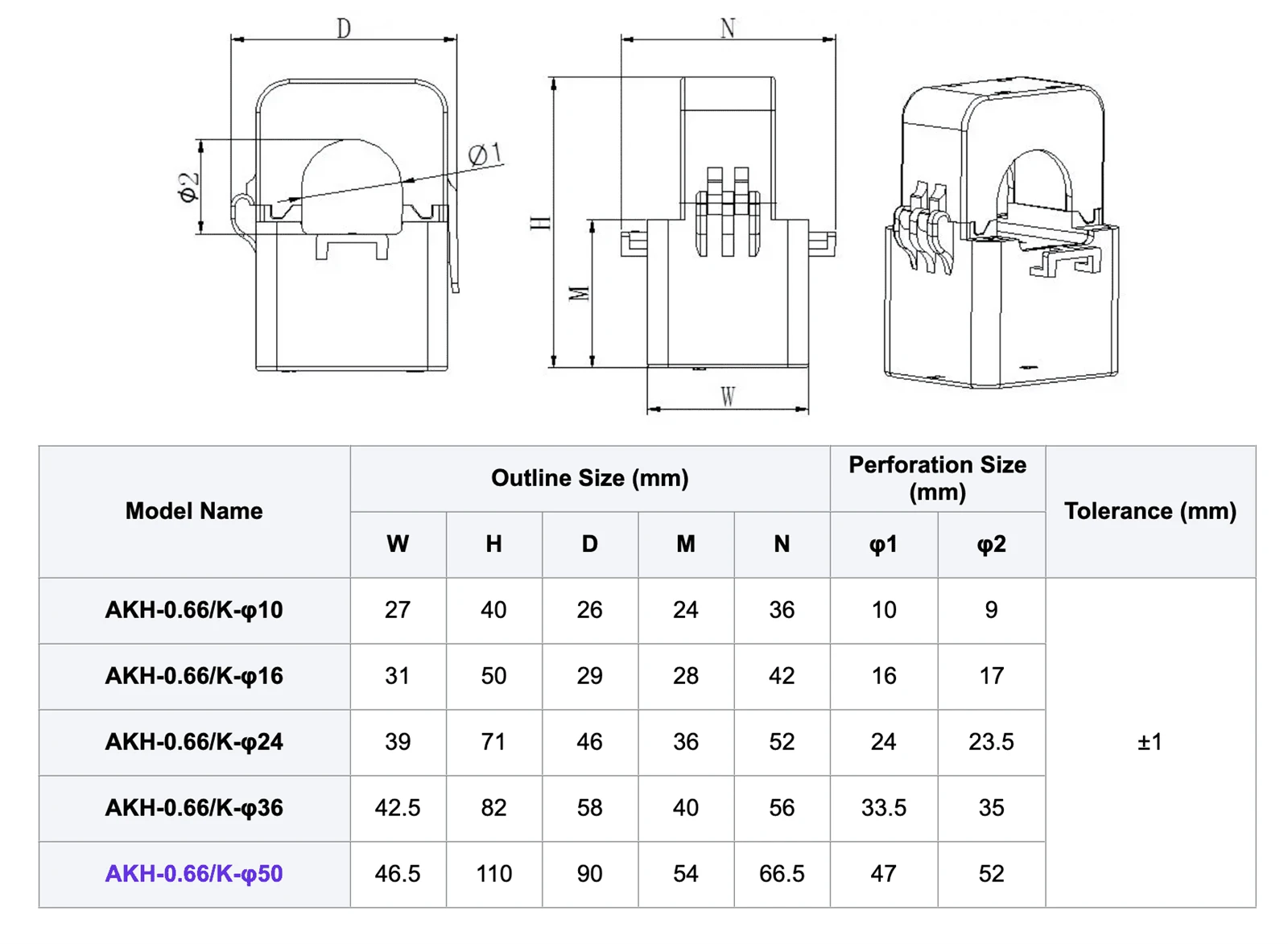

Diametro

Current transformer dimension

Applicazione

Il trasformatore di corrente (CT) viene utilizzato per trasformare l'elevata corrente CA in piccoli valori di corrente facilmente gestibili. Collegandosi al misuratore da pannello o al relè, questi trasformatori di corrente possono aiutare a misurare i parametri di corrente e proteggere l'apparecchiatura.
