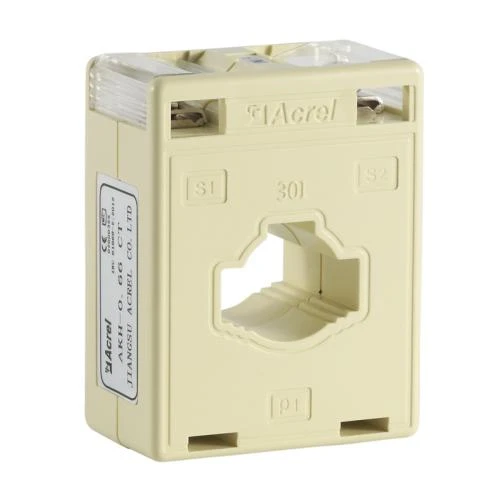

Descrizione del prodotto
 Il trasformatore di corrente di misura Acrel ha un intervallo di misurazione della corrente primaria di 5-3000A, il livello di precisione di classe 0,2 o 0,5, trasforma un valore di corrente elevato in 5A o 1 A, dedicato alla misurazione industriale, e può essere utilizzato in combinazione con un contatore di energia elettrica di fatturazione e la misurazione è accurata e affidabile. |
Il nostro trasformatore di misurazione della corrente utilizzava un design flip, un bell'aspetto e un cablaggio conveniente. Il materiale flip cover selezionato in policarbonato trasparente può vedere chiaramente il cablaggio del cavo secondario. Il tipo di foro circolare combinato può essere utilizzato come segnale di corrente CA per passare attraverso i componenti di impostazione del cavo e della barra del bus e viene solitamente utilizzato in combinazione con strumenti di misurazione elettrici.

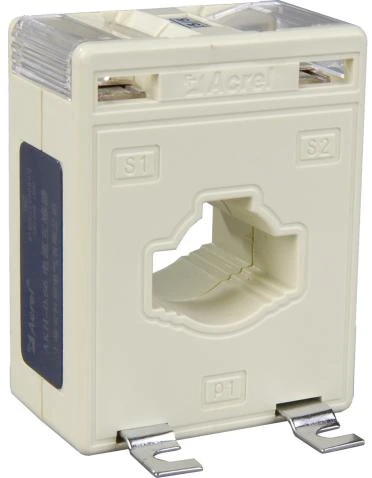

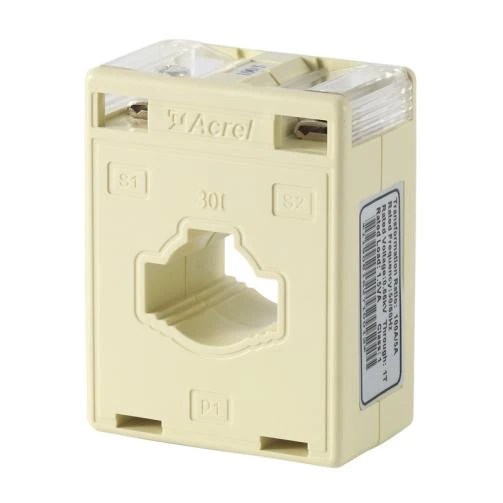

Apparenza
 |  |
Parametri
Rapporto | Classe e onere (VA/Ω) | Si trasforma | Tipo di sbarra (mm) / QTY | Diametro(mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Dimensioni
Dimensioni (mm) Modo | Dimensioni | Dimensione del foro | Dimensioni di installazione | |||||
W | H | D | un | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

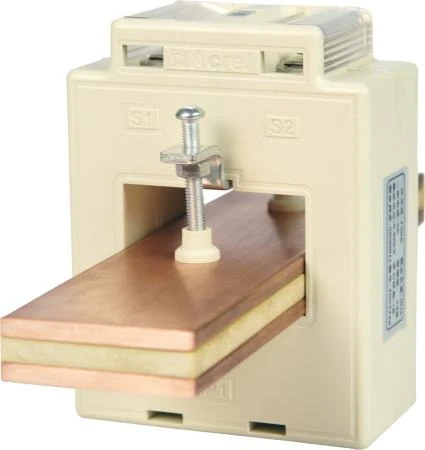

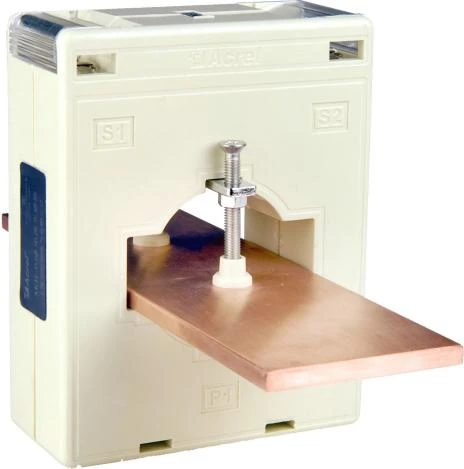

Questi trasformatori di corrente certificati CE consentono a un singolo cavo, a più cavi o a una singola sbarra di passare attraverso l'apertura del CT.
Usa ambiente
● Tensione nominale di funzionamento AC 0,66 kV (equivalente a AC0,69 kV, GB156-2003)
● Frequenza nominale 50-60Hz
● Temperatura ambiente -30 °C ~ 70 °C
● Altitudine ≤3000m
● Tensione di resistenza alla frequenza di alimentazione 3000V / 1min 50Hz
● Utilizzato in luoghi in cui non c'è pioggia diretta o neve, nessun inquinamento grave e forti vibrazioni
 |  |  |

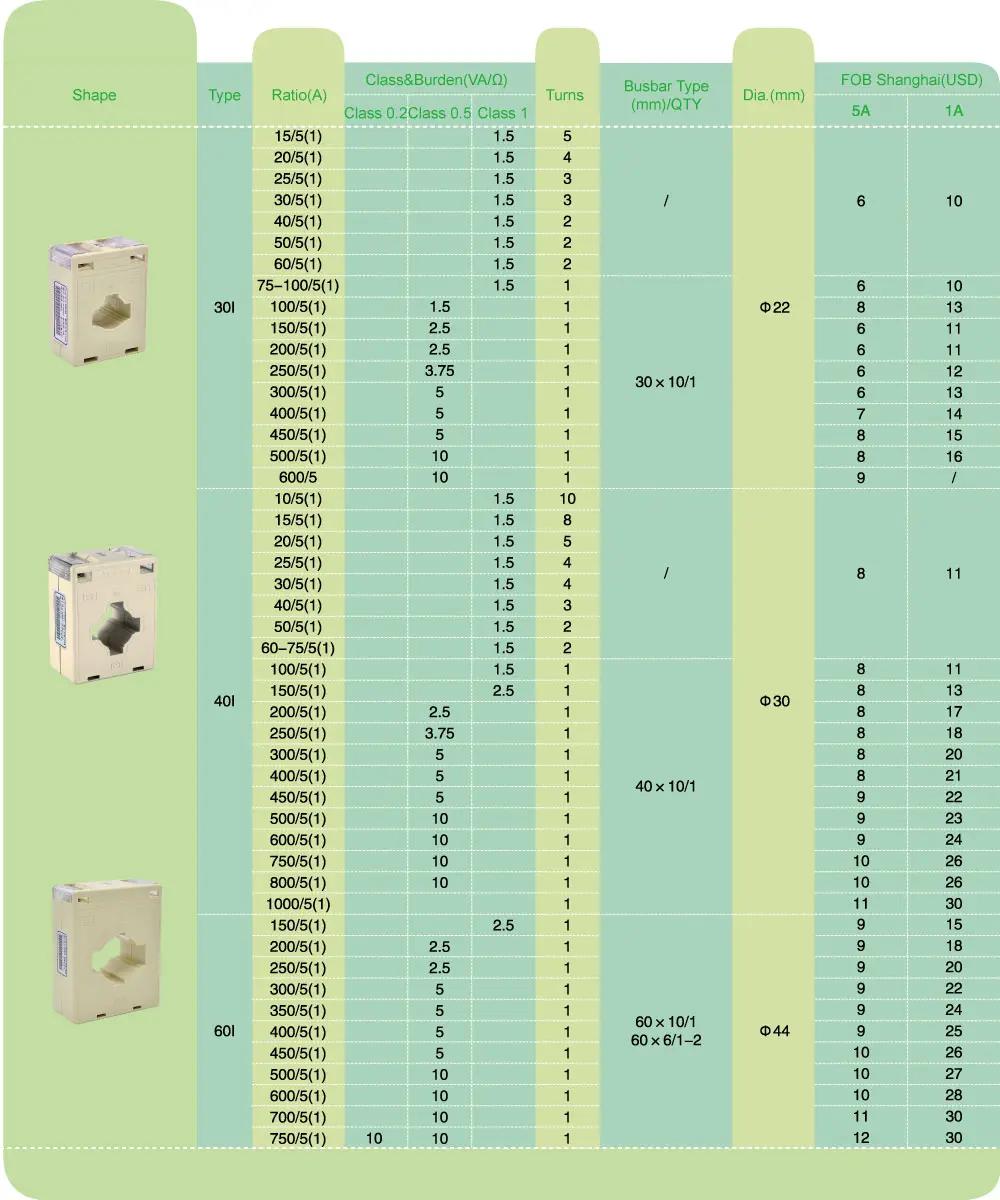

Citazione
