Descrizione

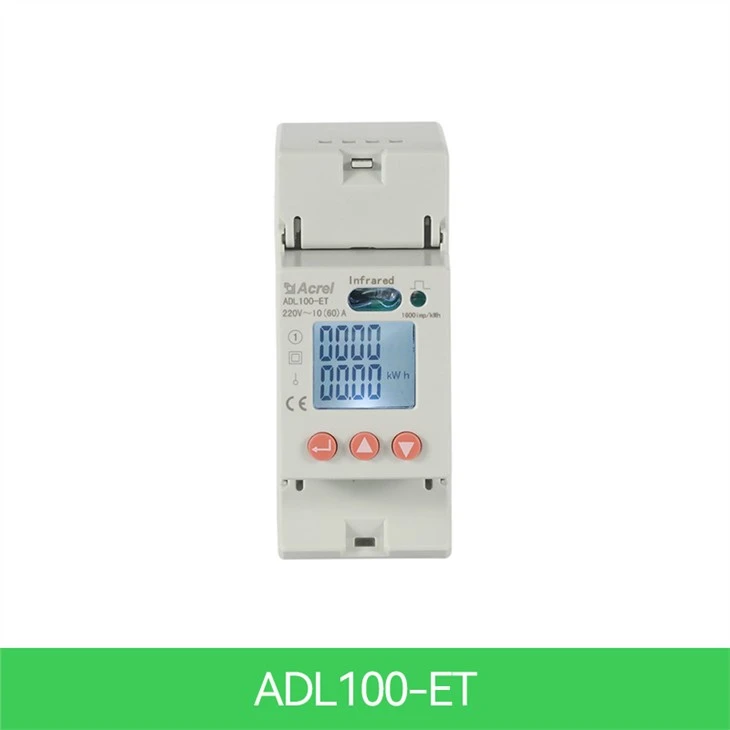

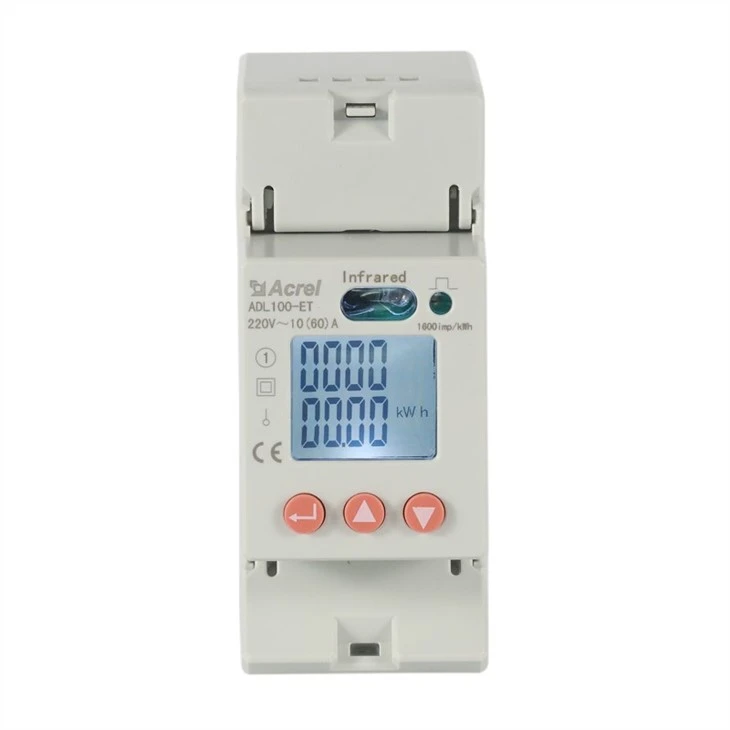

Il contatore elettrico monofase ADL100 è progettato per la misurazione dell'energia attiva monofase su sistemi a bassa tensione, allo stesso tempo può misurare parametri elettrici come tensione, corrente, potenza e così via. È anche possibile scegliere RS485. Questo contatore di potenza ha i vantaggi di un volume più piccolo, alta precisione, buona EMC, facile installazione, ecc. Tutti i contatori soddisfano i requisiti tecnici correlati dei contatori di potenza elettronici negli standard IEC62053-21, IEC62053-22.

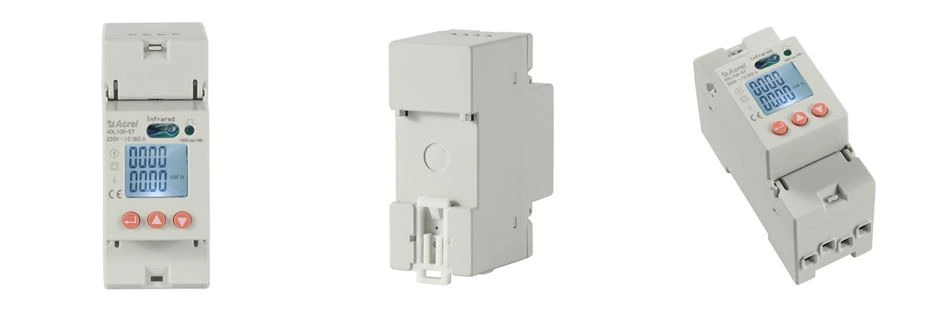

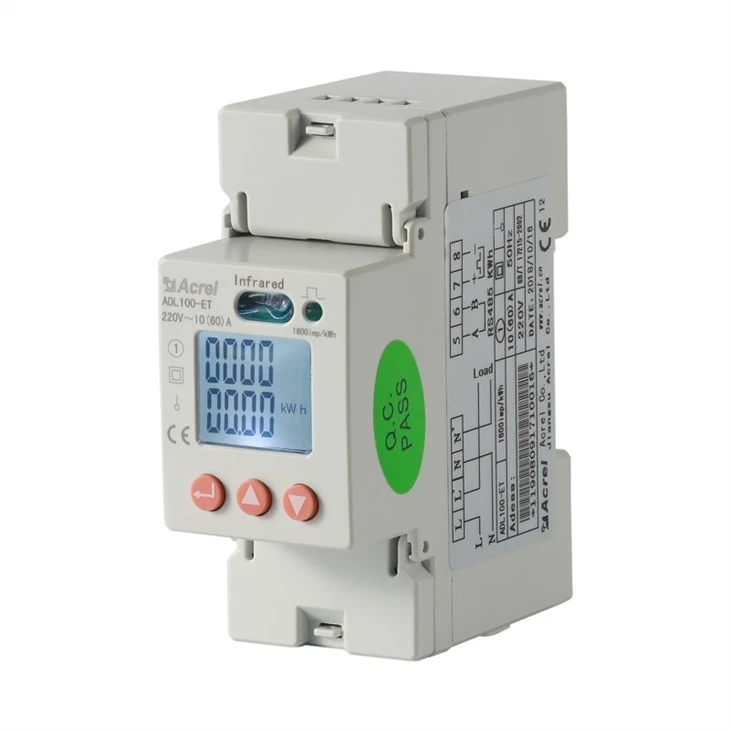

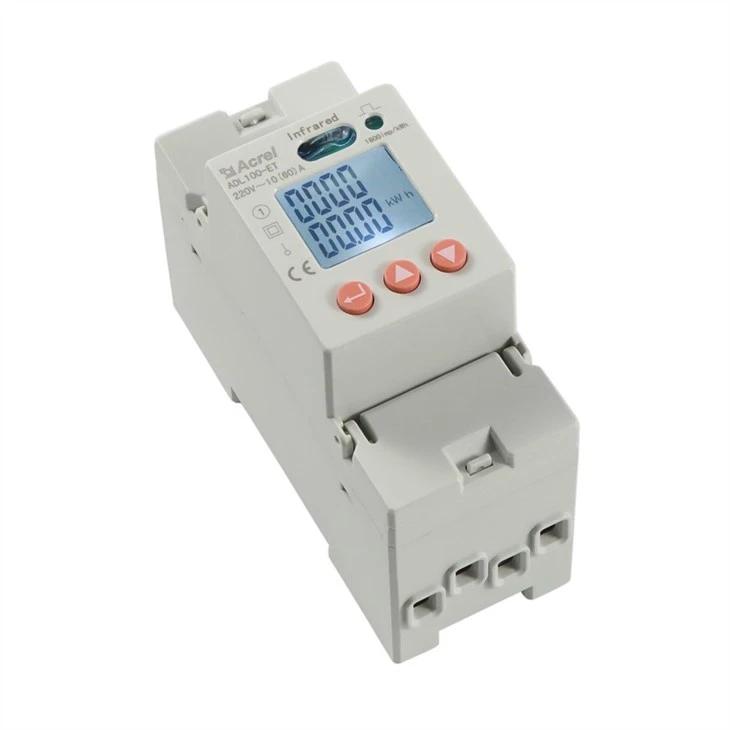

Aspetto

1.1

Parametro

Tensione di ingresso	Tensione di riferimento	CA 220V
	Frequenza di riferimento	50 Hz
	Consumo energetico	<10VA
Corrente di ingresso	Corrente di base	10A
	Corrente massima	60A
	Corrente di avviamento	4 libbre
	Consumo	<4VA (Maximum current)
Prestazioni di misurazione	Precisione della misurazione	1 classe
Prestazioni di misurazione	Campo di misura	000000.00~99999999kWh
Precisione dell'orologio		Errore minore o uguale a 0.5s/d
Impulso attivo	Larghezza di impulso	80±20 ms
Impulso attivo	Costante di impulso	1600imp/kWh,LED

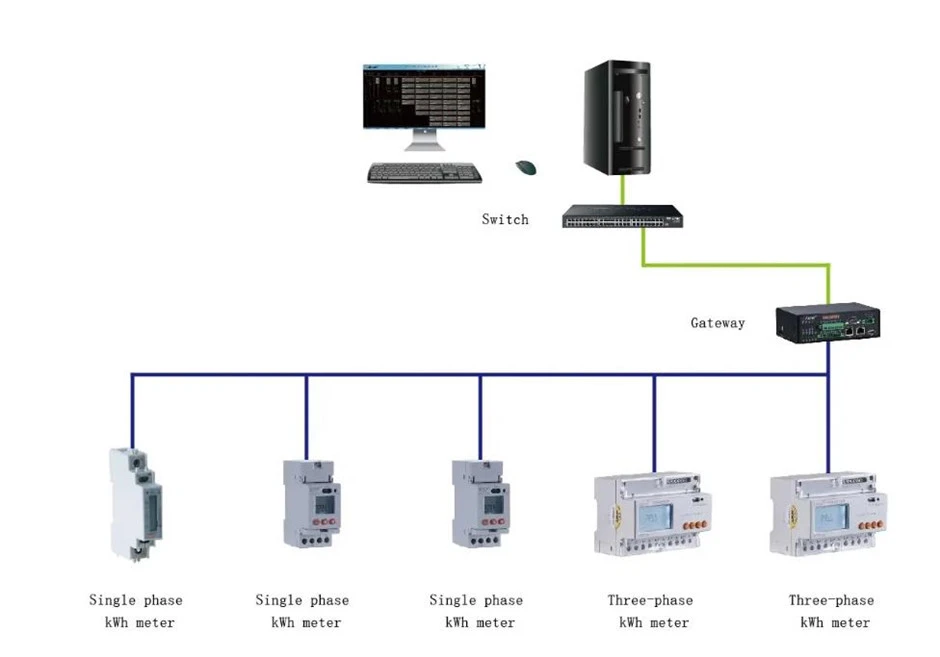

Comunicazione	Interfaccia	RS485 (A+,B-)
	Modalità di connessione	Conduttori a doppino intrecciato schermati
	Protocollo	MODBUS-RTU

Funzione

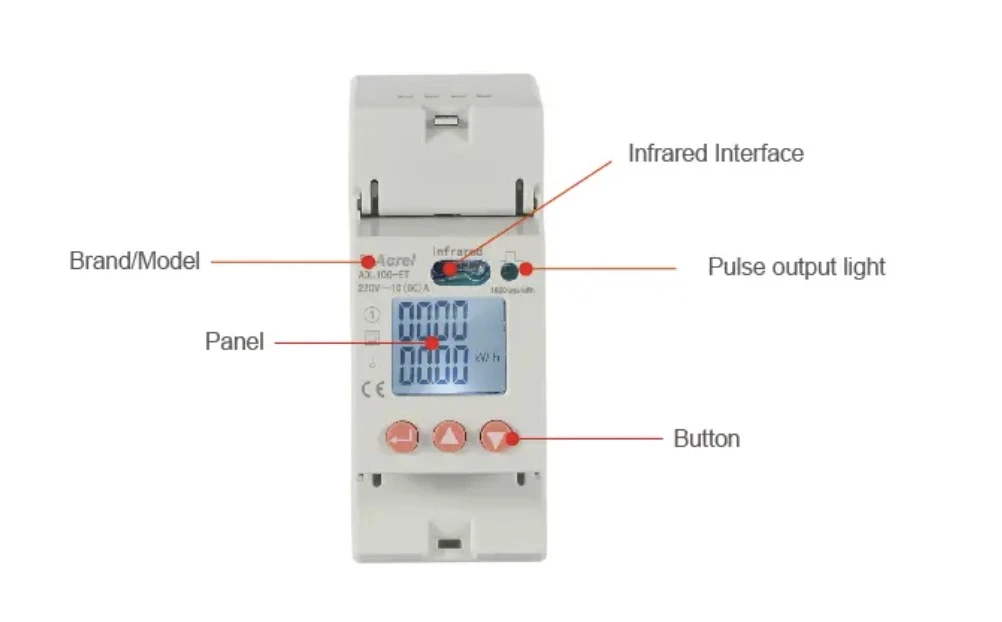

intro

Funzione	Descrizione della funzione	Funzione fornita
Misurazione di kWh	kWh attivi monofase (positivi e negativi)	■
Misurazione dei parametri elettrici	Tensione, Corrente, Potenza attiva, Potenza reattiva, Potenza apparente, Fattore di potenza e Frequenza	■
Schermo LCD	LCD a sezione 8 bit	■
Programmazione chiave	3 tasti per impostare parametri come codice, indirizzo, velocità in baud, multi-tariffa e protocollo di comunicazione	■
Uscita impulsiva	Uscita impulsiva di energia attiva	■

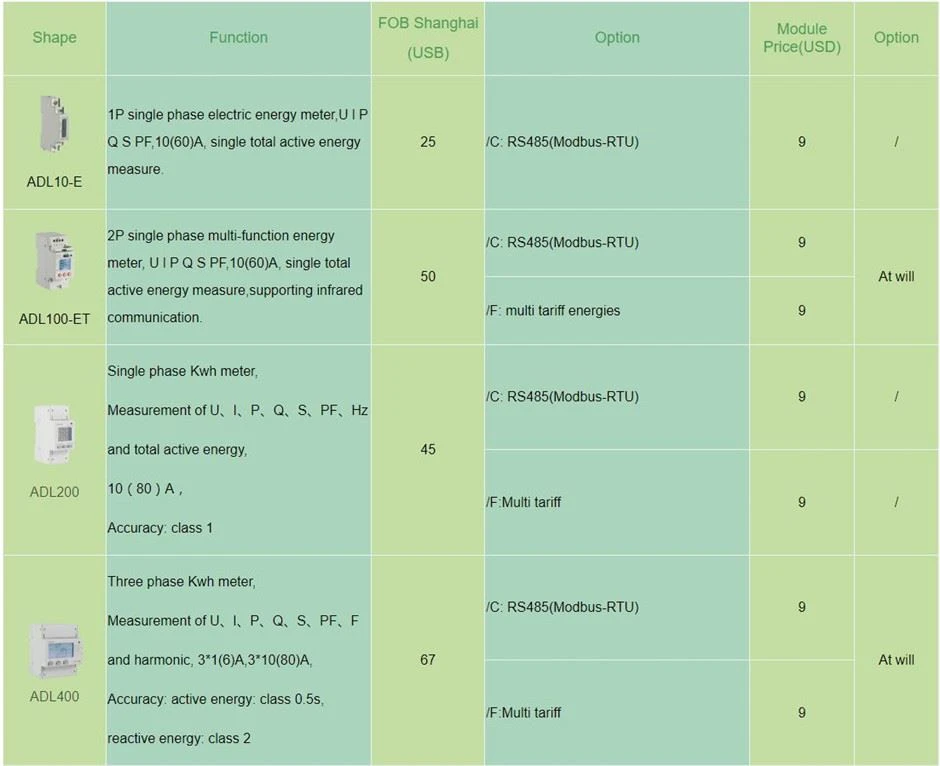

Multi-tariffa	Adatta 4 fusi orari, 2 elenchi di intervalli di tempo, 14 intervalli di tempo per giorno e 4 tariffe	□F
Comunicazione	Interfaccia di comunicazione: RS485, Protocollo di comunicazione: MODBUS-RTU	□C
Comunicazione	Comunicazione a infrarossi	■

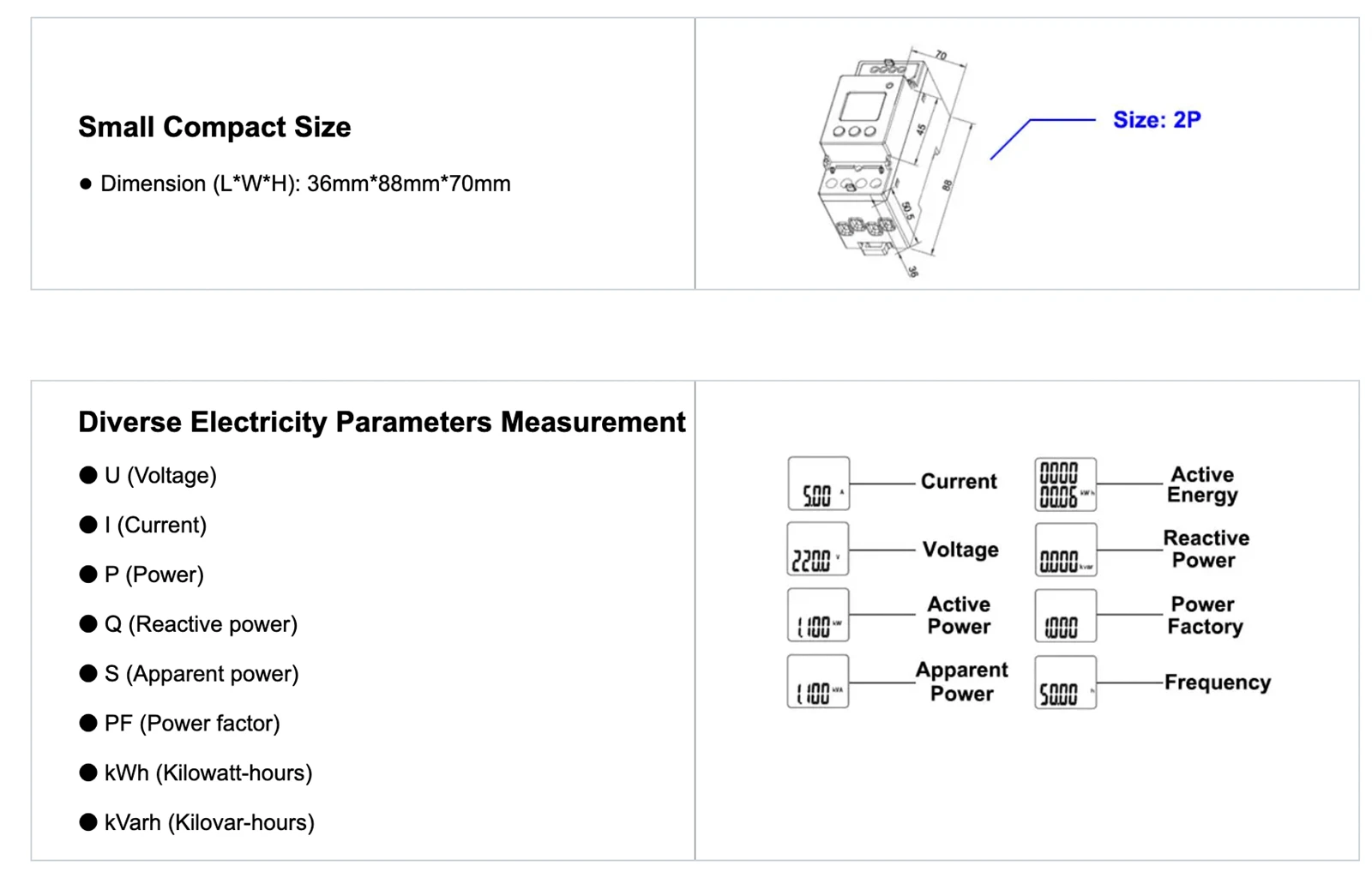

function-min

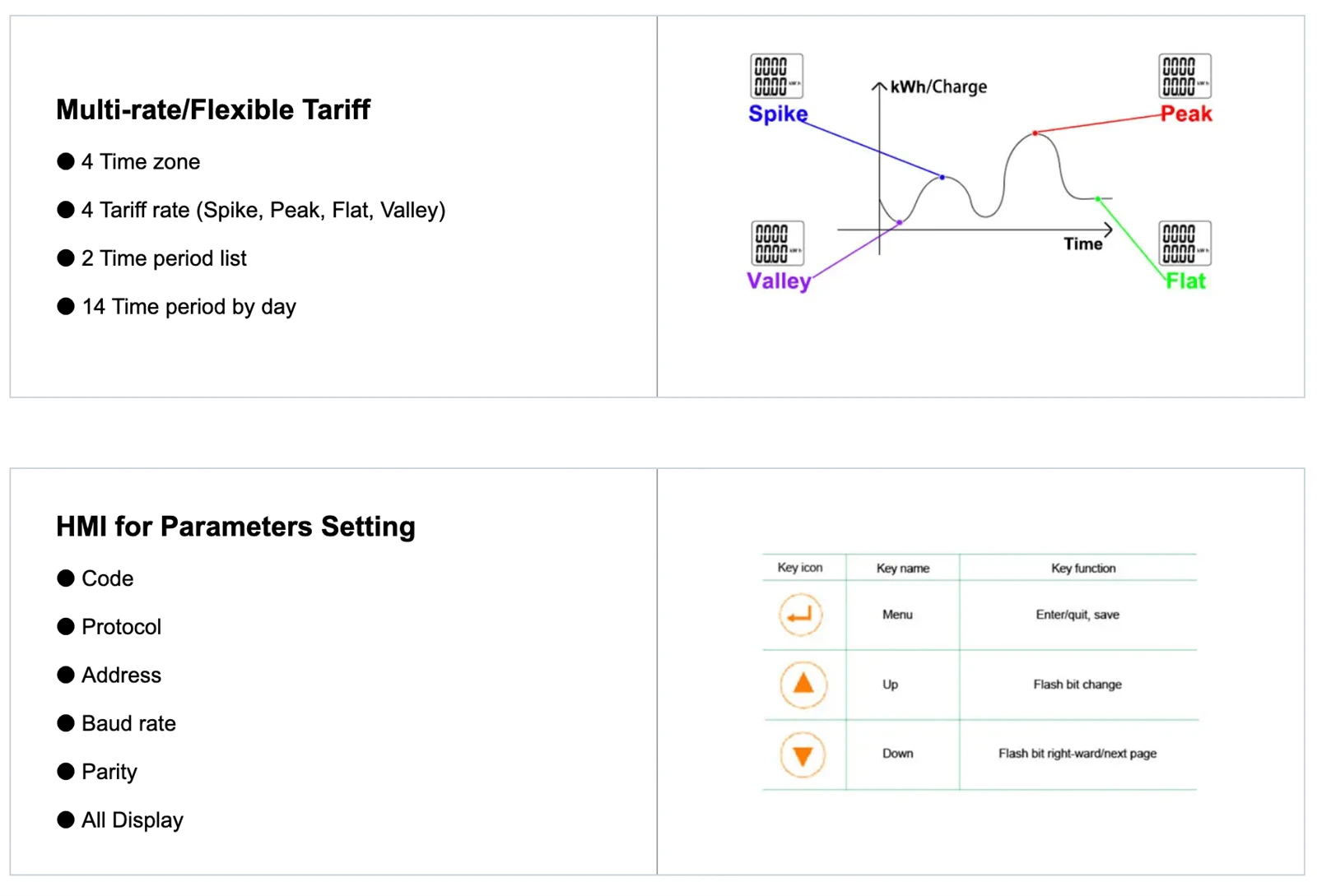

function2-min

Dimensioni

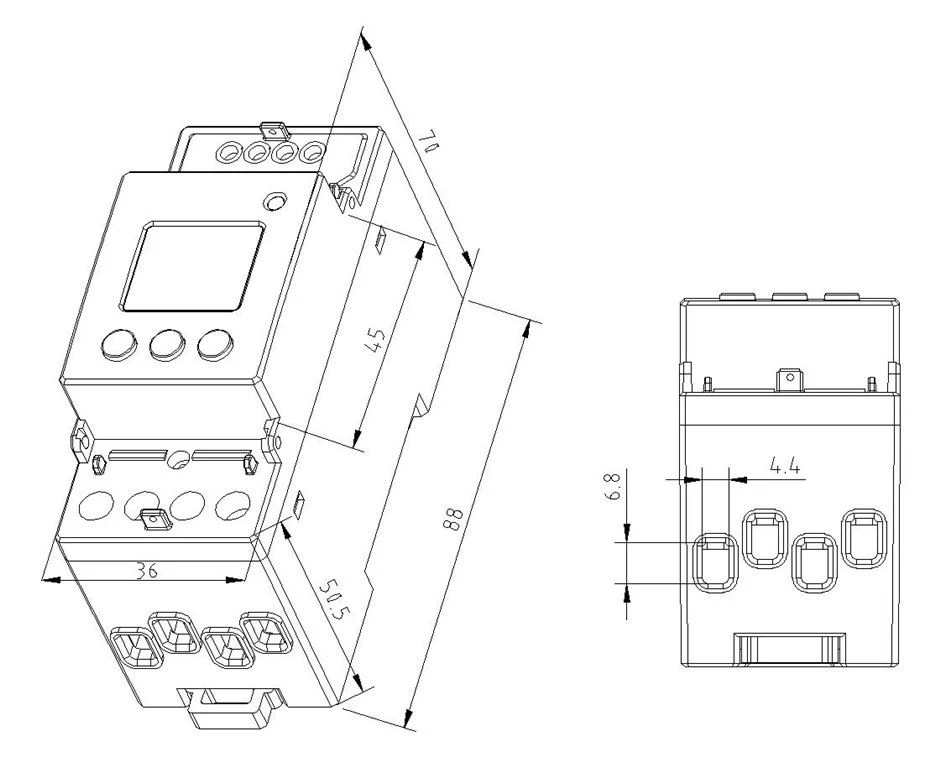

1.2_

Dimensioni dello strumento

Nota: la coppia non deve essere superiore a 4.0N·m

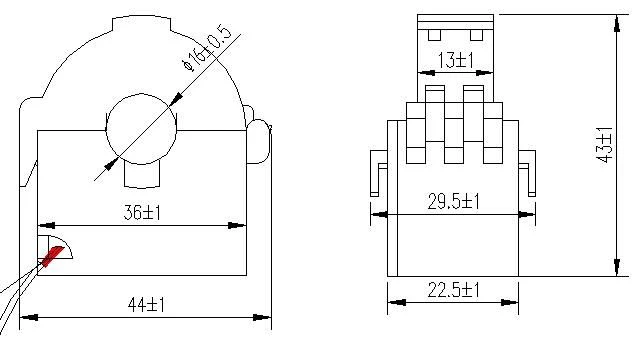

1.3

Dimensioni del trasformatore esterno

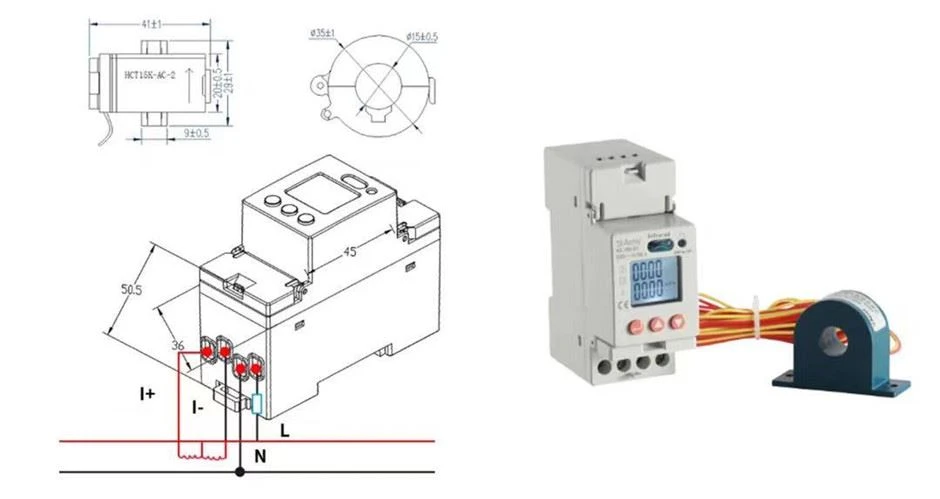

Cablaggio

1.4_

1.5

10(60)A

Il contatore elettrico monofase ADL100 ha utilizzato il metodo di collegamento diretto. Prestare attenzione alla direzione di ingresso e uscita durante il cablaggio e avvitare saldamente, per evitare che il contatore funzioni in modo anomalo.
