Descrizione

Il misuratore di energia trifase è uno strumento di misura comunemente utilizzato in parchi industriali, centri commerciali intelligenti, edifici pubblici, centrali elettriche, ecc. Può proteggere efficacemente il consumo di elettricità normale e sicuro degli utenti e presenta anche molti vantaggi unici in funzione. Ha una potente funzione di misurazione, che può dosare avanti e indietro la potenza attiva, la potenza reattiva e la potenza di congelamento, che può aiutare gli utenti a comprendere il consumo di elettricità in tempo reale e allocare l'elettricità in modo ragionevole. Può registrare le operazioni di programmazione e azzeramento del contatore elettrico e lo stato di funzionamento del contatore elettrico in tempo reale per garantire il normale funzionamento del contatore elettrico. La funzione di visualizzazione completa può aiutare gli utenti a leggere i dati del contatore in modo più efficiente.

Caratteristiche

1. Il contatore del contatore di energia trifase ha buoni effetti di tenuta e anti-interferenza, quindi può garantire misurazioni accurate.

2. I nostri prodotti sono realizzati in materiale ignifugo ABS, che ha prestazioni di sicurezza più elevate.

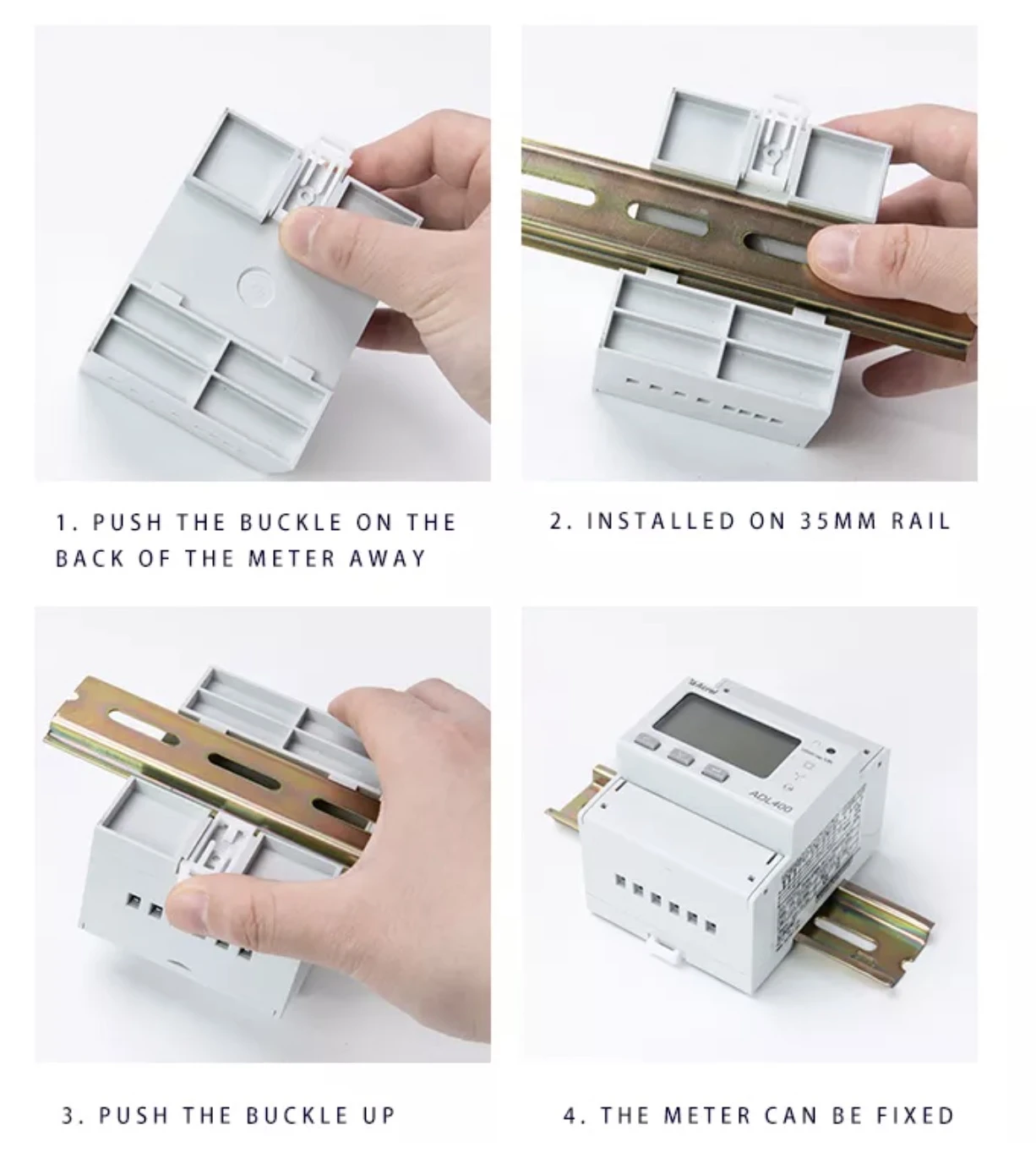

3. Il design a parete rende l'installazione più comoda e fa risparmiare tempo.

4. Il chiaro schermo LCD consente di vedere i dati in modo più chiaro e previene errori.

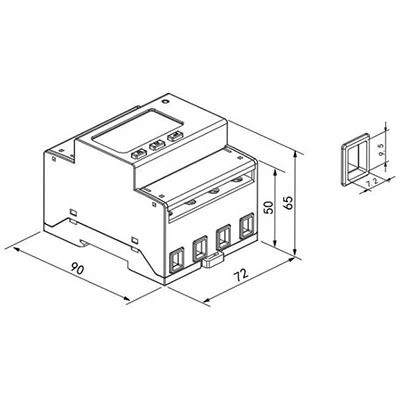

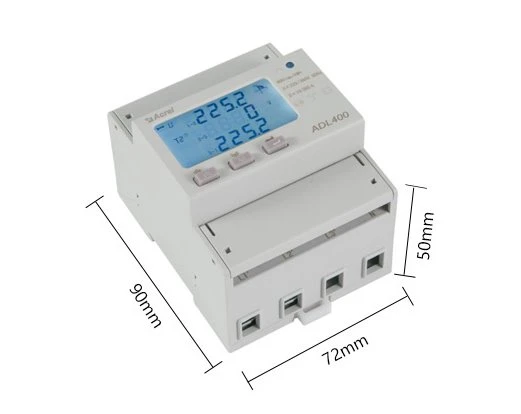

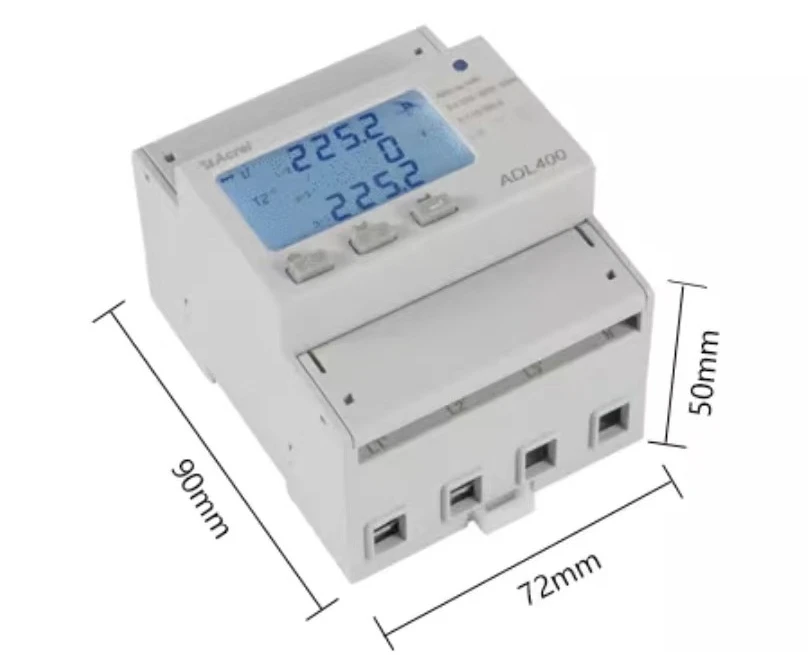

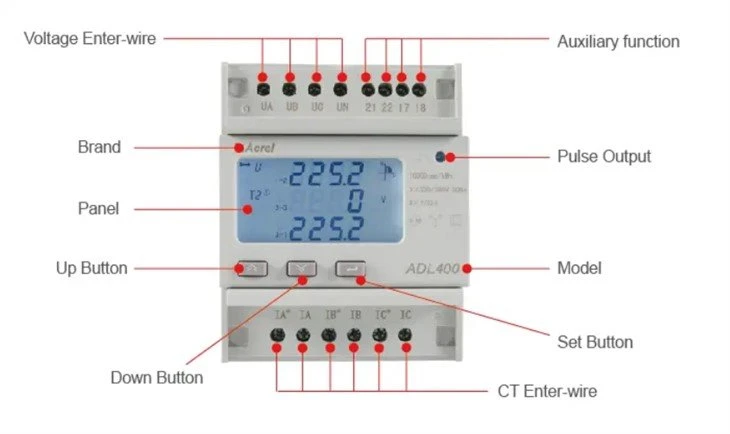

Aspetto esteriore

Parametro

Progetto			Parametro
Specifica			3 fasi 3 fili, 3 fasi 4 fili
Misurazione	Voltaggio	Riferimento voltaggio	3×100V, 3×380V,3×57.7/100V, 3×220/380V
		Consumo	<>
		Impedenza	>2MΩ
		Classe di precisione	Errore±0,2 percento
	Attuale	Ingresso attuale	3×1(6)A, 3×10(80)A
		Consumo	<>
		Classe di precisione	Errore±0,2 percento
	Potenza		Potenza attiva, reattiva, apparente, errore±0,5℅
	Frequenza		{{0}}Hz, errore±0,2%.
	Energia		Energia attiva(Classe di precisione: 0.5) energia reattiva(Classe di precisione 2)
	Orologio		Minore o uguale a 0.5s/g
Segnale numerico	Uscita impulsi di energia		1 uscita fotoaccoppiatore attiva
Polso	Larghezza dell'impulso		80±20 ms
	Impulso costante		400imp/kWh, 10000imp/kWh (corrisponde alla base attuale)

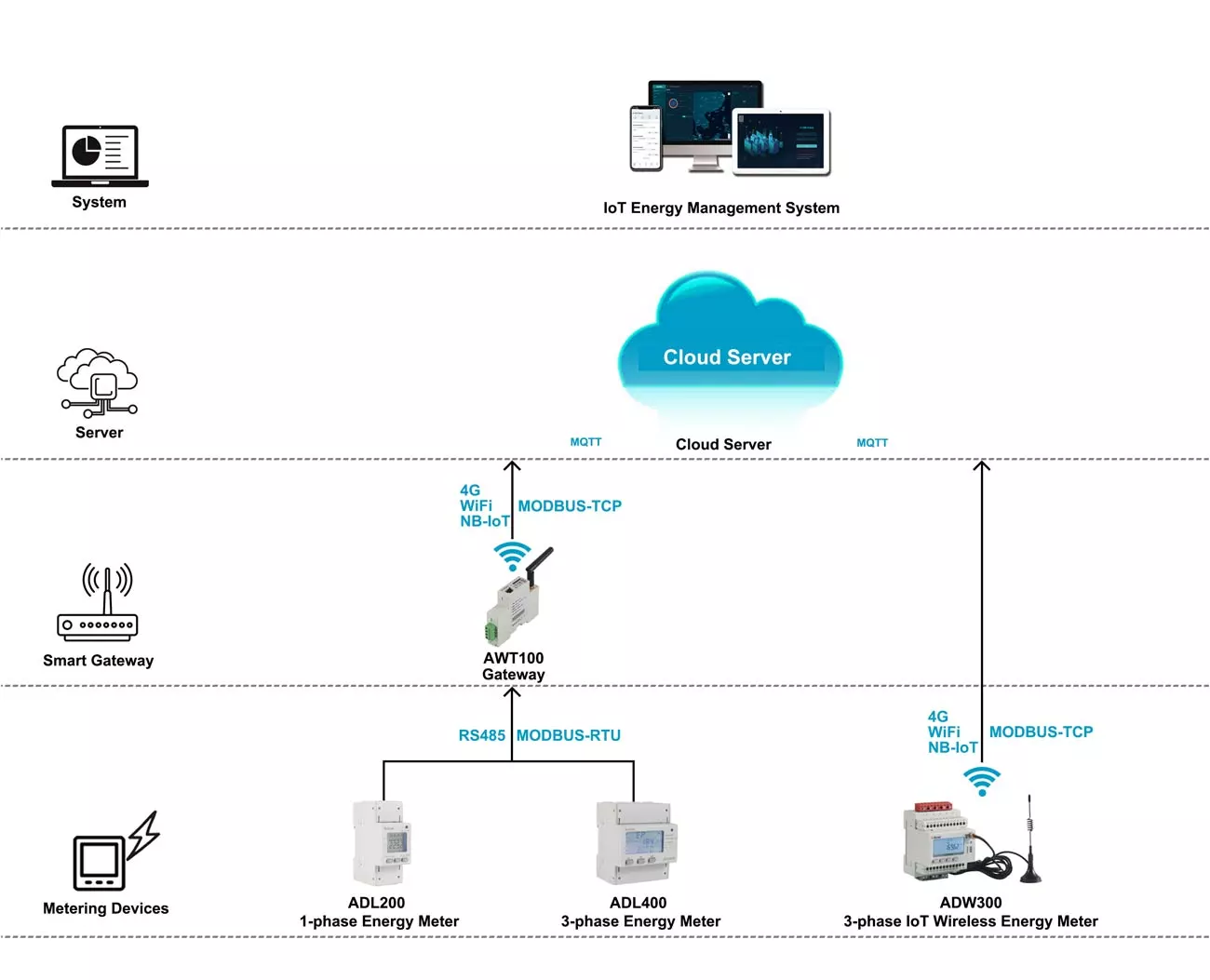

Comunicazione	Interfaccia e protocollo di comunicazione		RS485: Modbus
	Intervallo di		Modbus RTU:1~ 247;

Funzione

nome del prodotto	Contatore di energia trifase
Funzione	Descrizione della funzione	La funzione fornisce
Misura di kWh	kWh attivi (positivo e negativo)	■
	kWh reattivo (positivo e negativo)	■
	A. B, C fase divisa attiva positiva energia	■
Misura di parametri elettrici	U, I	■
Misura di parametri elettrici	P,Q,S,PF,F	■
Misura delle armoniche	2~31a armonica di tensione e corrente	■
Display LCD	Display LCD sezione 12 bit, luce di fondo	■

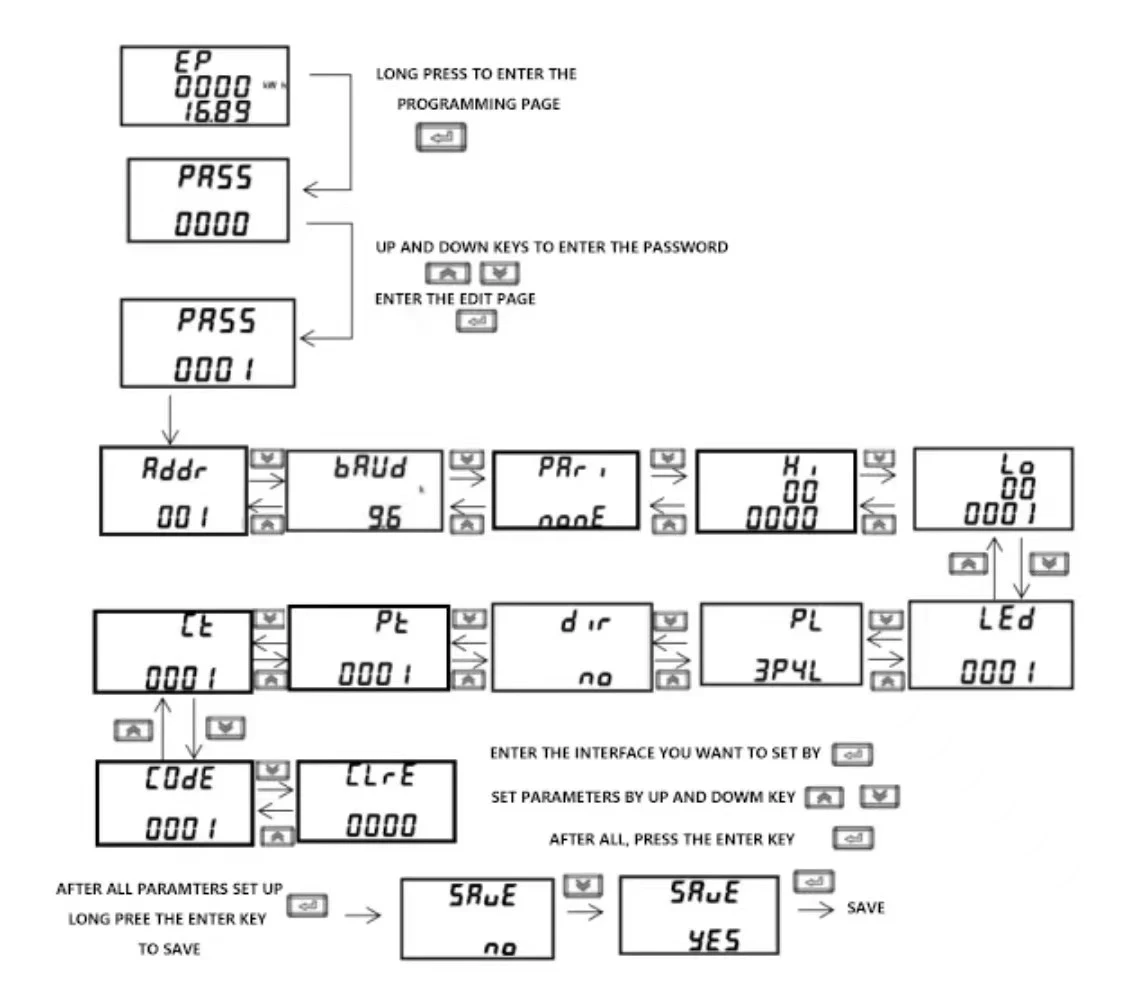

Programmazione chiavi	3 tasti per la comunicazione e l'impostazione dei parametri	■
Uscita a impulsi	Sortie d'impulsion attiva	■
Multitariffa e funzioni	Adatta 4 fusi orari, 2 elenchi di intervalli di tempo, 14 intervalli di tempo per giorno e 4 tariffe	□
	Massima domanda e tempo di occorrenza	□
	Dati congelati sugli ultimi 48 mesi, ultimi 90 giorni	□
	Appuntamento	□
Comunicazione	Interfaccia di comunicazione: RS485, Protocollo di comunicazione: MODBUS-RTU	■
( ■ entro □ facoltativo )
