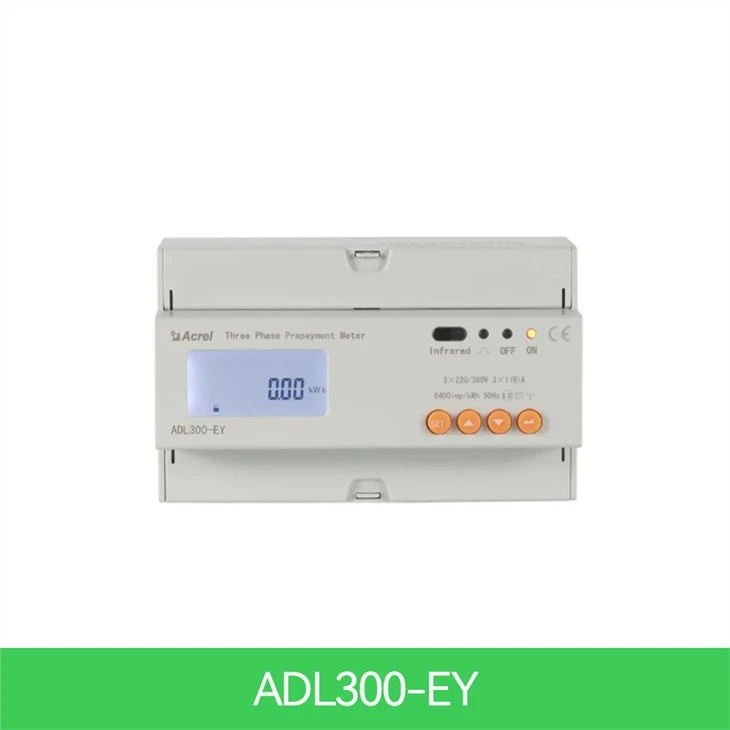

Contatore Energetico Prepagato Trifase

● Misura: {{0}}fase kWh (Classe 0,5s), kVarh, potenza attiva, potenza reattiva, corrente, tensione e così via
● Tensione nominale: 3 x 380 ~ 456 V CA e 45 ~ 65 Hz (l'ingresso del segnale di tensione funge anche da alimentazione del misuratore)
● Corrente nominale: 3x10(80)A AC (connessione diretta); 3x1(6)A AC (collegato tramite TA)
● Comunicazione: RS485 (MODBUS-RTU); Infrarossi
● Controllo automatico: Relè di mantenimento integrato per il controllo dell'accensione e dello spegnimento
● Multi-tariffa e multi-tariffa: 4 tariffe (prezzo unitario di picco, picco, valle e piatto kWh)
● Modello: ADL300-EY

Descrizione

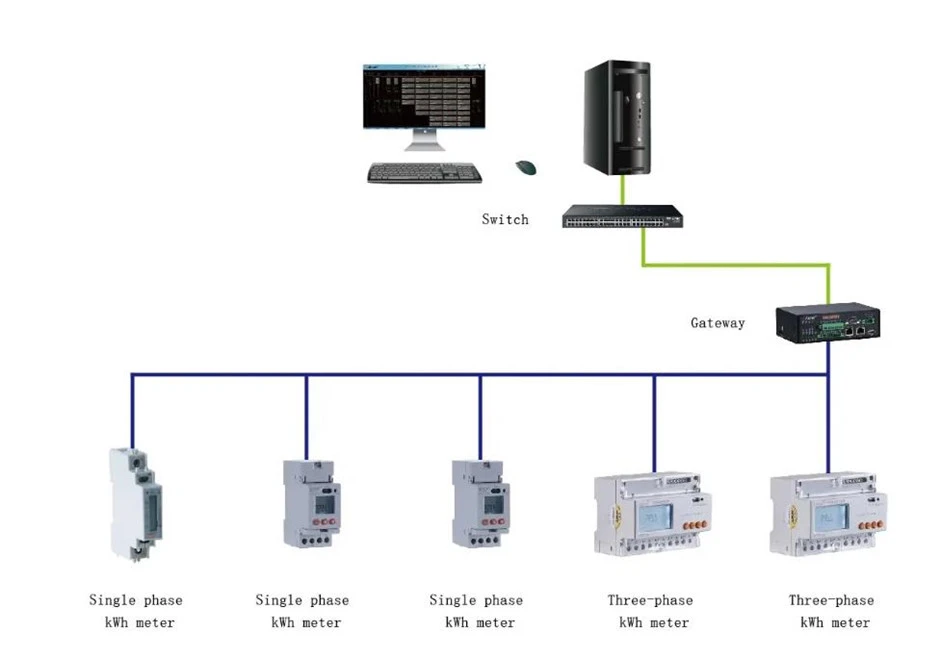

In questo momento Acrel ha tre contatori di energia prepagati, contatori prepagati ADL100-EY monofase con controllo introduttivo, contatori prepagati trifase ADL300-EY con controllo introduttivo e contatori di energia prepagati ADF400L, sono ampiamente utilizzato per il calcolo dell'energia attiva monofase e trifase rispettivamente sulla frequenza di 50 Hz. Il contatore ha funzioni di prepagata, controllo del carico e comunicazione RS485, ecc. All'interno dei contatori è presente una piccola pausa di attesa per realizzare l'accensione o lo spegnimento della corrente. Con la piattaforma Acrel IoT EMS puoi realizzare il controllo remoto della potenza. Questi misuratori soddisfano i relativi requisiti tecnici dei misuratori di potenza elettronici negli standard IEC62053-21, IEC{10}}.

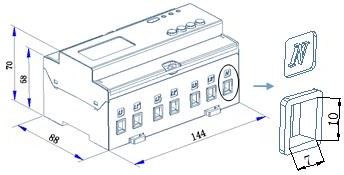

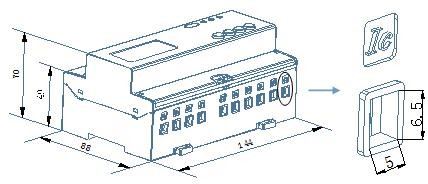

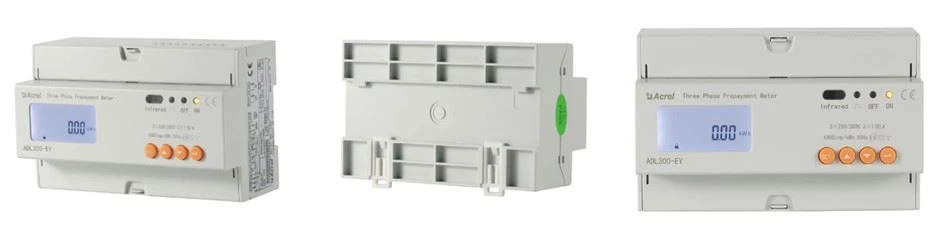

Aspetto esteriore

Parametri

Parametro tecnico		ADL{0}}EY
Voltaggio	Tensione di riferimento	3×220/380V
	Riferimento frequenza	50 Hz
	Consumo	<4va(each>
Attuale	Corrente di ingresso	1(6)A,10(80)A
	Corrente di partenza	Connetti direttamente: {{0}}.004 Ib, connetti tramite CT: 0.002In
	Consumo	<4va (maximum="">
Misurazione prestazione	Precisione di misurare	0 Classe.5s
Precisione dell'orologio		Errore Minore o uguale a 0.5s/g
Impulso attivo	Larghezza di impulso	80 ms ± 20 ms
Impulso attivo	Impulso costante	6400 imp/kWh, 400 imp/kWh
Comunicazione	Interfaccia	RS485 (A più, B-)
	Modalità di connessione	Conduttori a doppino intrecciato schermati
	Protocollo	MODBUS-RTU

Funzione

Nome della funzione	Descrizione della funzione		Funzione fornire
	ADL{0}}EY	ADL{0}}EY
Misura di kWh	kWh attivi totali (positivo e negativo in totale)		■
Misura di elettrico parametri	U,I,P,Q,S,PF,F		■
Modalità prepagata	Tramite comunicazione RS485 ricarica prepagata, crittografia dati		■
Controllo	Relè sub-holding ad alta capacità integrato da raggiungere carico on-off controllo		■
display LCD	Display LCD a sezione 8 bit		■
Comunicazione	Interfaccia di comunicazione: RS485, Comunicazione protocollo: MODBUS-RTU		■
Multitariffa	4 tariffe, 14-intervallo di tempo per giorno		□F
