Il sensore di corrente Hall a circuito chiuso è anche chiamato sensore di corrente di bilanciamento magnetico Hall. Incorpora la teoria menzionata con la teoria del bilanciamento magnetico. In altre parole, il concentratore di campo ferromagnetico concentra il campo magnetico generato dalla corrente primaria e lo applica alla componente Hall. Quindi l'uscita del segnale di tensione dal componente Hall viene amplificata e diventa l'ingresso dell'amplificatore di potenza. L'uscita della corrente offset scorre attraverso la bobina di compensazione secondaria. Il campo magnetico generato dalla bobina secondaria è opposto al campo generato dalla corrente primaria. In tal modo, il campo primario viene compensato e l'output Hall viene ridotto gradualmente. Quando il campo primario è equivalente a quello secondario e la corrente di offset rimane stabile, è il bilanciamento magnetico. Questo circuito è costituito principalmente da componente di conversione dell'elettromagnetismo, amplificatore di circuito e circuito di compensazione dell'azionamento.
1 Spiegazione per il tipo
2Specifiche e dimensioni (unità)：mm)
2.1 Dimensioni del contorno di AHBC-LTA
 |  |
2.2Dimensione del contorno di AHBC-LT1005
 |  |
2.3 Dimensioni del contorno di AHBC-LF
 |  |
3.Tabelle di riferimento incrociato di spec. -parameter
Specificazione | Corrente nominale | Alimentatore | Uscita nominale | Apertura di misura (mm) | Grado di precisione |
AHBC-LTA | 100 ~ 300A | ±15V | 50mA /100mA | φ 20 | 0.5 |
AHBC- LT1005 · | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | Anni 2000A | ±15V | 400mA | / | 0.5 |
Nota: la corrente di ingresso CA e CC può essere misurata, si prega di specificare al momento dell'ordine.
4. Metodo di cablaggio
● Definizione dei terminali di cablaggio
Nota: 1. L'uscita analogica GND deve essere collegata con Power Ground.
2. Selezionare la direzione corretta del flusso di corrente.

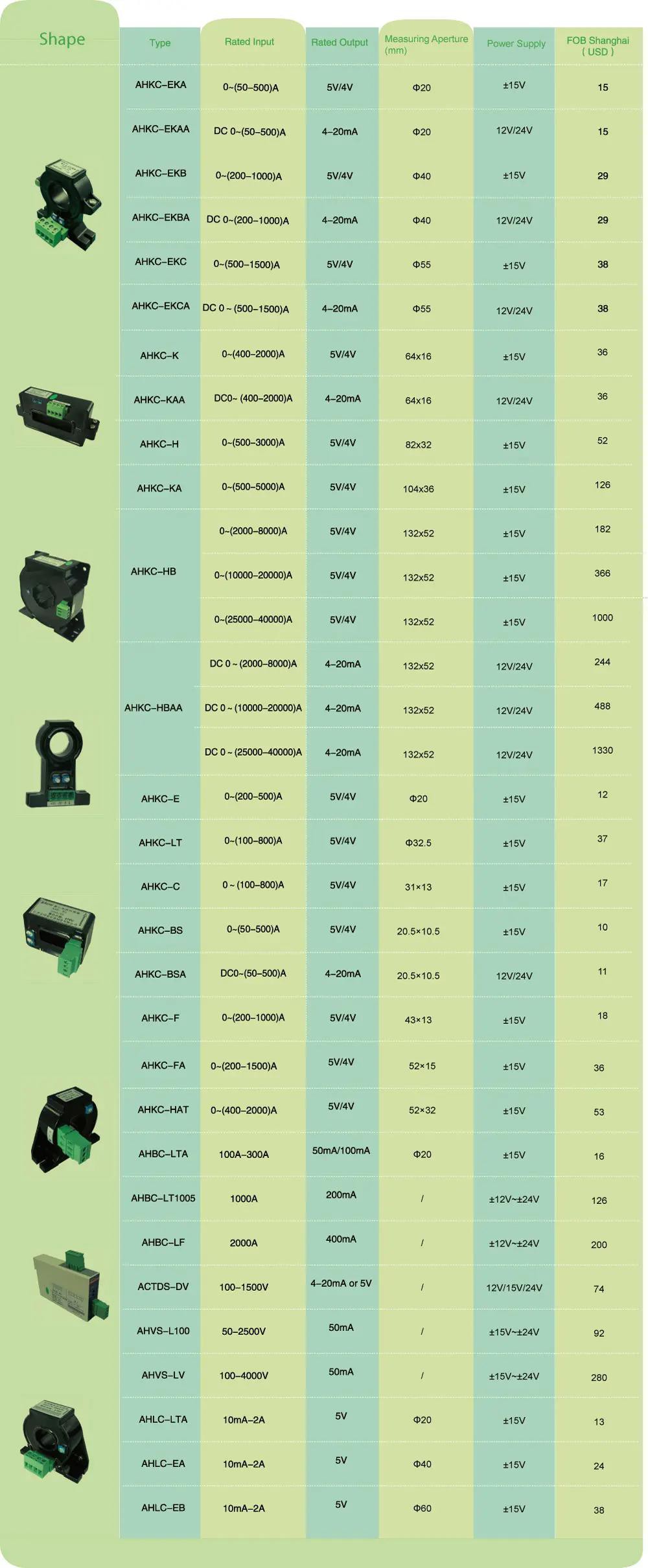

Citazione
