Descrizione della produzione

I sensori di tensione CC della serie BM sono il modulo di misura che converte la tensione CC misurata in corrente CC proporzionale o segnale di tensione CC secondo la teoria dell'isolamento ottico. Il lato di ingresso è altamente isolato dal lato di uscita.

Elevata precisione, linearità e integrazione, dimensioni ridotte, struttura semplice, stabilità a lungo termine e adattabilità alle varie condizioni di lavoro. Sono ampiamente utilizzati per il controllo del sistema e il rilevamento di apparecchiature elettriche nei settori dell'energia, del petrolio, delle miniere, della chimica, delle ferrovie, delle comunicazioni, dell'automazione degli edifici.

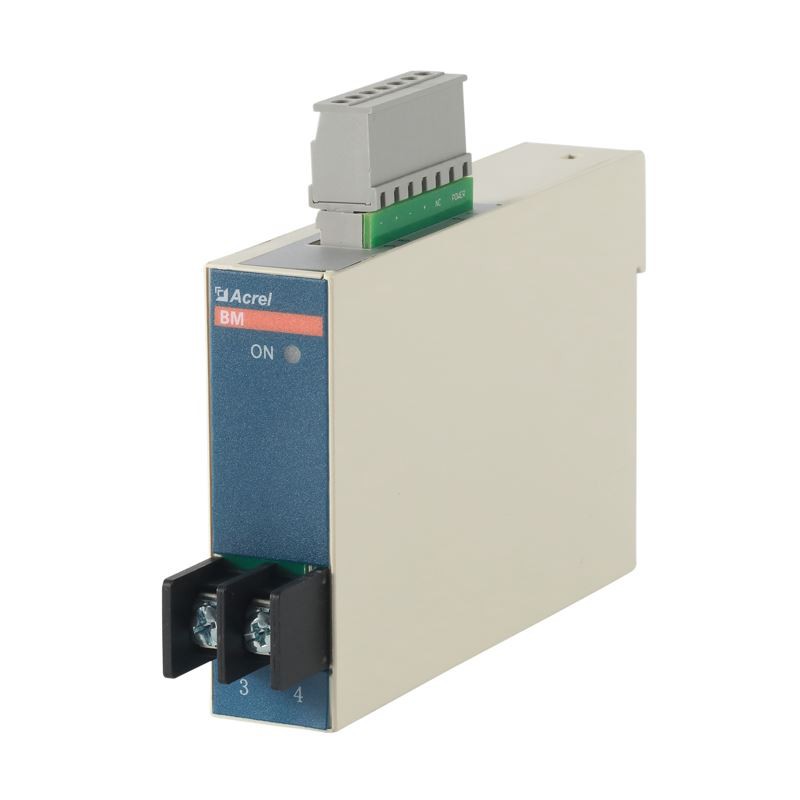

Apparenza

Parametri

Parametri tecnici		Indice
Immissione		Tensione nominale DC300 ~1500V
		Intervallo di tensione di misurazione 120% * VPN
Prodotto	Valore nominale	tensione: DC 0-5V、 DC0-10V; corrente: DC 4-20mA、 DC 0-20mA
	Protezione da sovraccarico	Uscita massima≤ 150% del fondo scala
	Resistenza al carico	>5000Ω (uscita di tensione)/<450ω(current>
Alimentatore		DC12V / DC15V / DC24V / DC48V (opzionale)
Grado di precisione		0.5
resistere alla tensione		Frequenza di alimentazione con tensione costante 3500VAC tra ingresso/ uscita e alimentazione
Errore di linearità		0.2%
Tensione di offset / Corrente di offset (Ta =+25°C)		50mV (corrispondono alla tensione di uscita) / 80uA (corrispondono all'uscita di corrente)
Tempo di risposta		≤ 30mS
Resistenza all'isolamento		>20MΩ@DC500V
Metodo di installazione		Con guida TS35
Condizioni ambientali	Temperatura	Temperatura di funzionamento: -10 °C - + 55 °C; temperatura di stoccaggio: -40 °C -+ 85 °C
	Umidità	≤93%RH, senza rugiada, senza gas aggressivo
	Altitudine	≤2500m
