Sensore di corrente di dispersione CC

Il sensore di corrente di dispersione CC è un modulo di misura che converte la corrente continua misurata in corrente continua proporzionale o segnale di tensione secondo la teoria del fluxgate e il lato di ingresso è altamente isolato dal lato di uscita. Le uscite tipiche includono segnali 4-20mA, DC0-5V e DC0-10V. Questi segnali standard possono essere acquisiti da vari dispositivi come schede PLC, RTU e DAS e utilizzati per diverse applicazioni di monitoraggio della corrente. trasformatori di corrente di dispersione Circondano la presa + e – del circuito DC.

Rileva i segnali di uscita dei sensori nei rami del circuito. Se l'isolamento nei rami del circuito è normale, la corrente che passa dal sensore deve essere uguale nella direzione opposta. Il segnale di uscita è zero. Se un ramo del circuito è collegato a terra, la corrente differenziale passa il trasformatore di corrente di dispersione e l'uscita del sensore non è zero. Pertanto, è possibile identificare il ramo di messa a terra nel sistema DC rilevando i segnali di uscita dai rami del circuito. La teoria garantisce un'accurata identificazione della linea e previene l'influenza della capacità distribuita.

Specificazione	Corrente nominale	Alimentatore	Uscita nominale	Apertura di misura (mm)	Grado di precisione

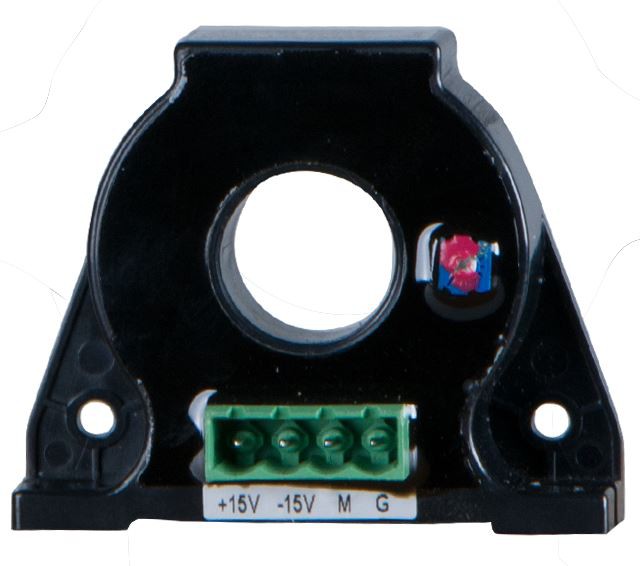

AHLC-LTA	CC 10mA ~ 2A	±15V	5V	φ 20	1
AHLC-EA	CC 10mA ~ 2A	±15V	5V	φ 40	1
AHLC-EB	CC 10mA ~ 2A	±15V	5V	φ 60	1

Fig.1	Fig.2	Fig.3

Specifiche delle dimensioni	Dimensione del contorno (mm)				Attraverso dimensione (mm)	Montante dimensione (mm)		Figura
	W	H	D	Φ 2	Φ 1	M	N
AHLC-LTA	68	57	20	50	20	52	52	Fig.1
AHLC-EA	100	108	30	75	40	78	/	Fig.2
AHLC-EB	120	112	30	94	60	98	/	Fig.3
