Panoramica
Il sensore di corrente/trasduttore di corrente analogico BA applica il principio dell'induzione elettromagnetica per misurare la corrente CA nella rete elettrica in tempo reale e utilizza la corrente costante e la tecnologia di compensazione lineare per isolarla e trasformarla in un'uscita di segnale CC standard. Il più utilizzato nell'automazione industriale per PLC.
Parametro
BA05-AI/I(V) | BA10-AI/I(V) | BA20-AI/I(V) | BA50-AI/I(V) | BA50L-AI/I(V) | ||
Potenza ausiliaria | CC 12V | CC 12V CC 24V | CC 12V CC 24V | CC 12V CC 24V | CC 12V CC 24V | CC 12V CC 24V |
| CC 24V | ||||||
Consumo | Minore o uguale a 1W | Minore o uguale a 1W | Minore o uguale a 1W | Minore o uguale a 1W | Minore o uguale a 1W | |
Dimensioni del foro passante | φ5mm | φ10 mm | φ20 mm | φ50 mm | φ50 mm | |
Ingresso | Attuale | CA {{0}}~(0,5~10)A | AC 0~(8~50)A | CA 0~(40~200)A | CA 0~(60~600)A | AC {{0}}~(0,1~1)A (limitazione delle correnti di dispersione) |
Produzione | Valore nominale | CC4-20mA o 0-20mA,0-5V,0-10V ecc | ||||
Resistenza al carico | Uscita in corrente Inferiore o uguale a 500Ω, Uscita in tensione Maggiore o uguale a 1kΩ | |||||
Classe di precisione | 0,5 percento | |||||
Tempo di risposta | Minore o uguale a 350 ms | |||||
Temperatura | Operazione: da-10 a più 55 gradi Conservazione: da-25 a più 70 gradi | |||||
Coefficiente di temperatura | Inferiore o uguale a 200 ppm/grado | |||||
Installazione | (Guida)DIN35,fissare su armadio con viti | |||||
Standard | GB/T 13850 | |||||

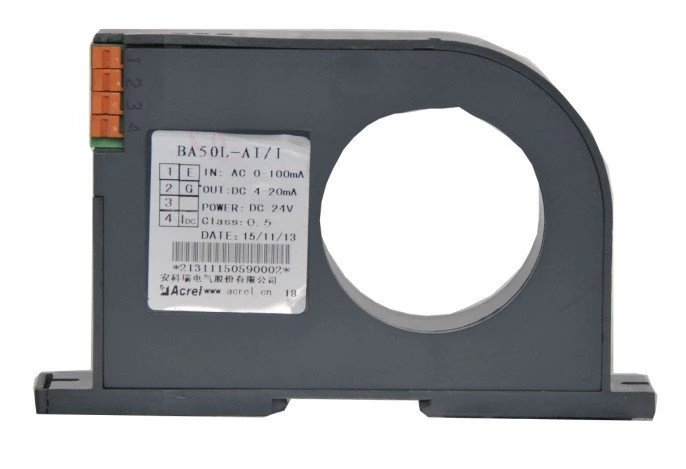

 | BA50-AI/I ●Input: 0-1Una corrente di dispersione ●Uscita: CC 4-20mA ●Misurazione della corrente di dispersione ● Sovraccarico: 1,2 volte il valore nominale |

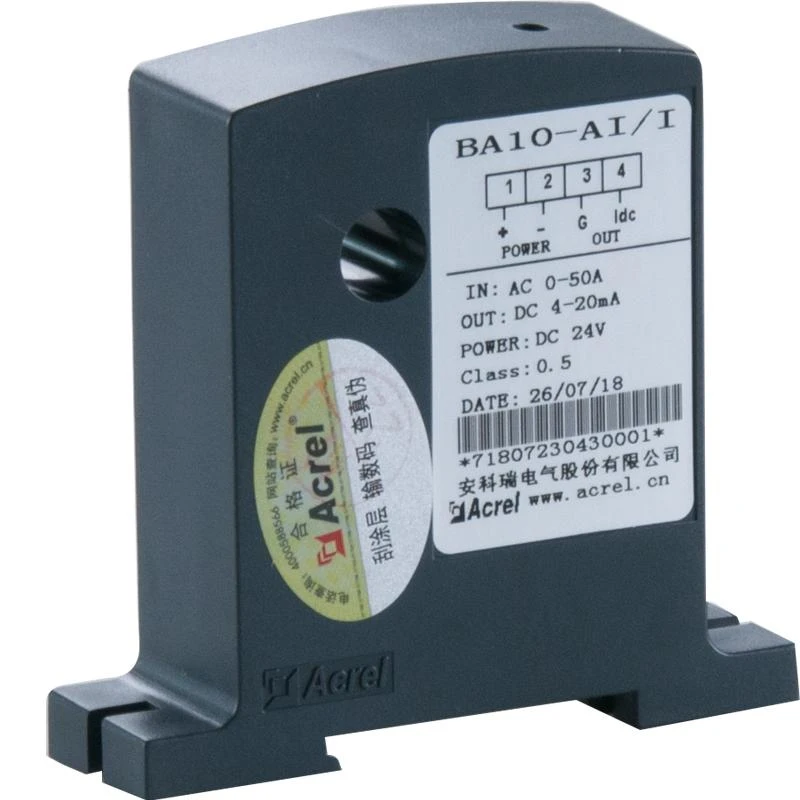

BA20-AI/V ●Applicazione: automazione industriale ●Ingresso: misurazione della corrente CA fino a 200 A ●Sovraccarico: 1,2 volte il valore nominale ●Uscita: CC 0-5V |
|

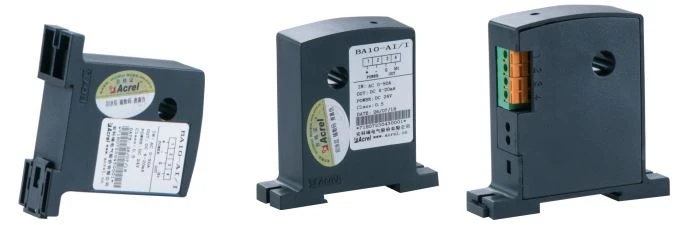

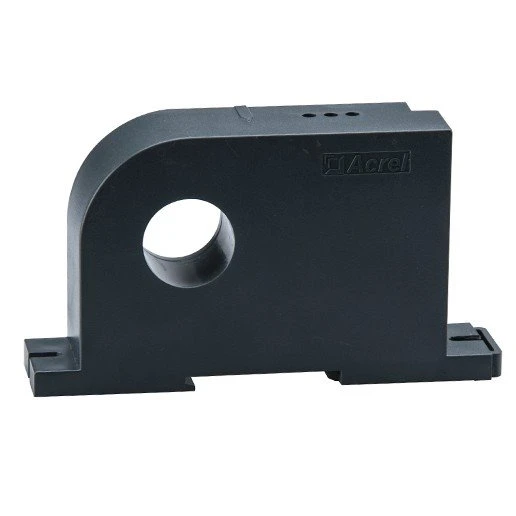

Aspetto esteriore
●Maggiore precisione ●Maggiore livello di isolamento ●Maggiore livello di sicurezza ●Basso consumo
Dimensione
Installazione

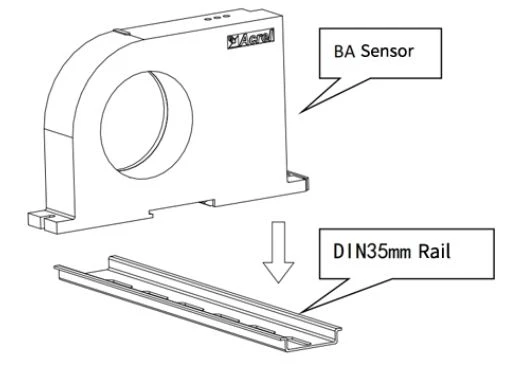

Scegliere un luogo adatto per installare la guida DIN standard da 35 mm e installare il sensore BA sulla guida;
Sul pannello inferiore dell'armadio, scegliere un punto idoneo per l'apertura di due fori filettati corrispondenti alla posizione del foro fisso del sensore installato; Dopo aver posizionato il sensore, installare la vite di posizionamento

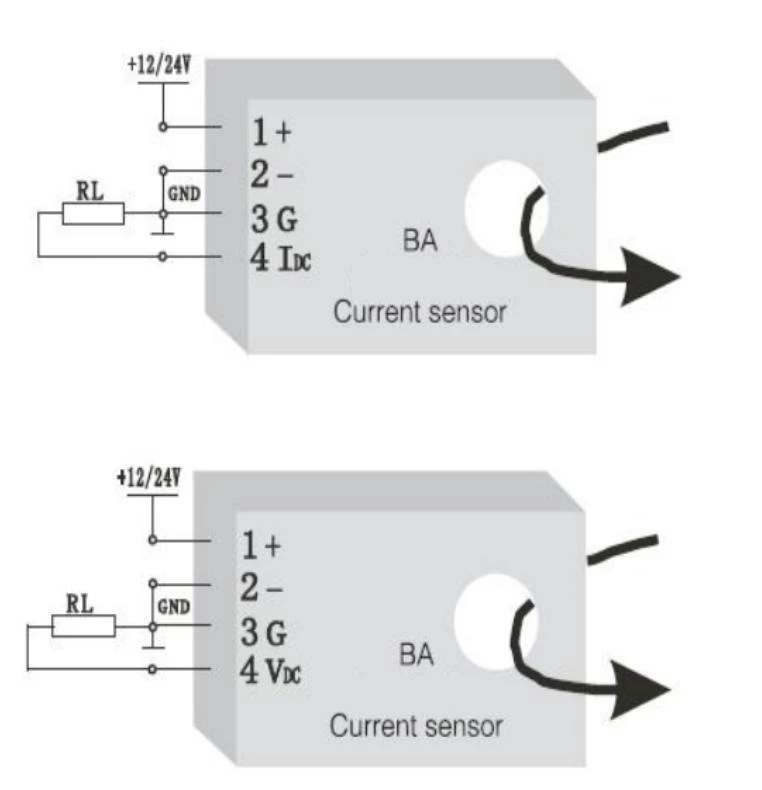

Cablaggio
1 —— più Positivo di alimentazione (non invertito)
2 —— - Potenza TERRA
3 —— G（Uscita in corrente negativa, che può essere condivisa con l'alimentatore）
4 —— IDC (uscita in corrente positiva), VDC (uscita in tensione positiva)
Applicazione

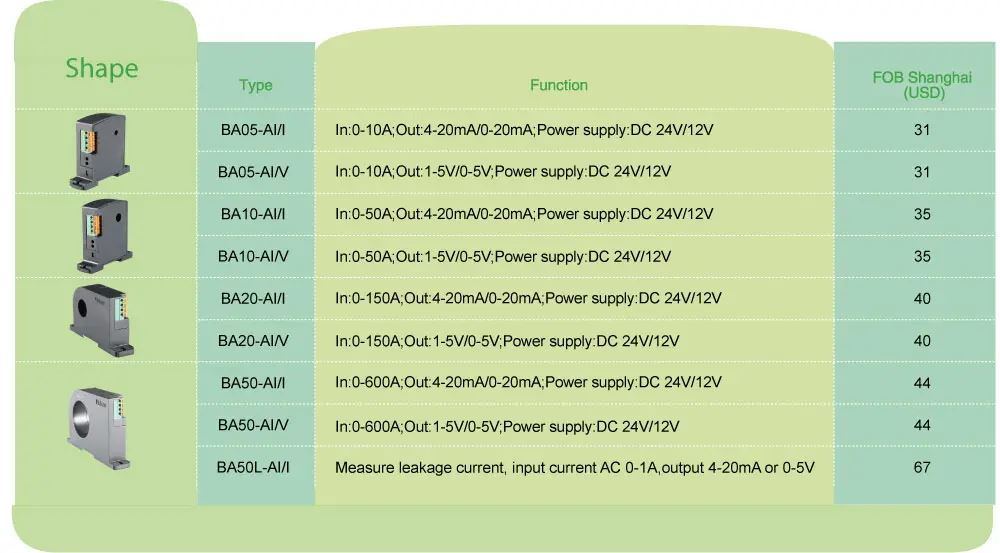

Quotazione
