Descrizione

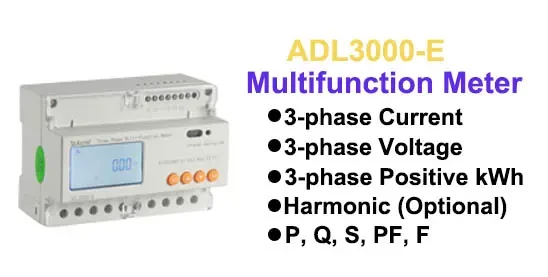

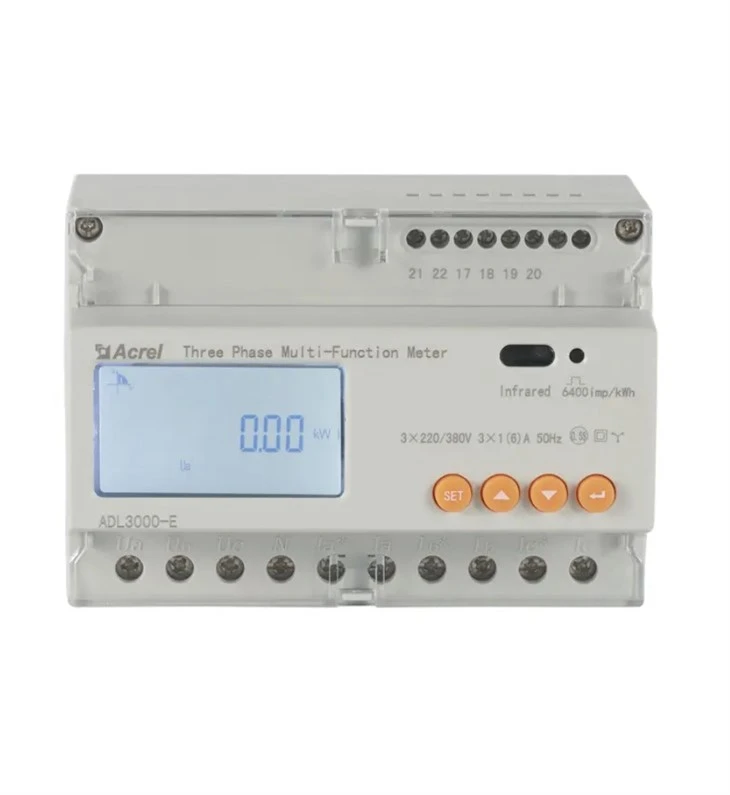

Contatore solare trifase AC DTSD1352

ADL3000-E è un contatore intelligente progettato per sistemi di alimentazione elettrica, industriali e minerariaziende e servizi di pubblica utilità per calcolare il consumo di elettricità e gestire la domanda elettrica. È caratterizzato da elevata precisione, dimensioni ridotte e installazione semplice. Integra la misurazione di tutti i parametri elettrici con una misurazione e gestione complete dell'elettricità, fornisce vari dati sui 12 mesi precedenti, controlla il contenuto armonico 31 e il contenuto armonico totale, realizza la comunicazione remota e il controllo remoto con ingresso di commutazione e uscita relè e vanta l'uscita di allarme. È dotato di una porta di comunicazione RS485 e adattato a MODBUS-RTU. ADL3000-E può essere utilizzato in tutti i tipi di sistemi di controllo, sistemi SCADA e sistemi di gestione dell'energia. Tutti i contatori soddisfano i requisiti tecnici correlati dei contatori di potenza elettrica negli standard IEC62053-21 e IEC62053-22.

LCD

Attrezzature di lavorazione e collaudo efficienti e precise.

varie funzioni opzionali

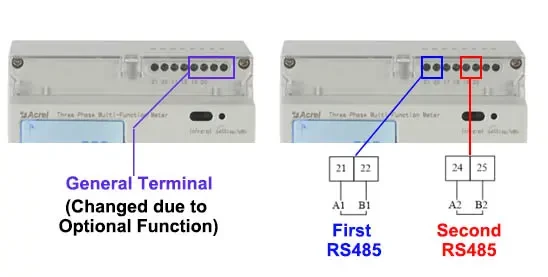

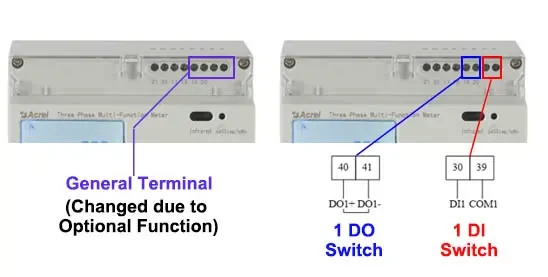

2 canali RS485, 1 ingresso digitale/1 uscita digitale, ecc.

energia solare Zero esportazione

Contatore di energia anti-ritorno inverter solare

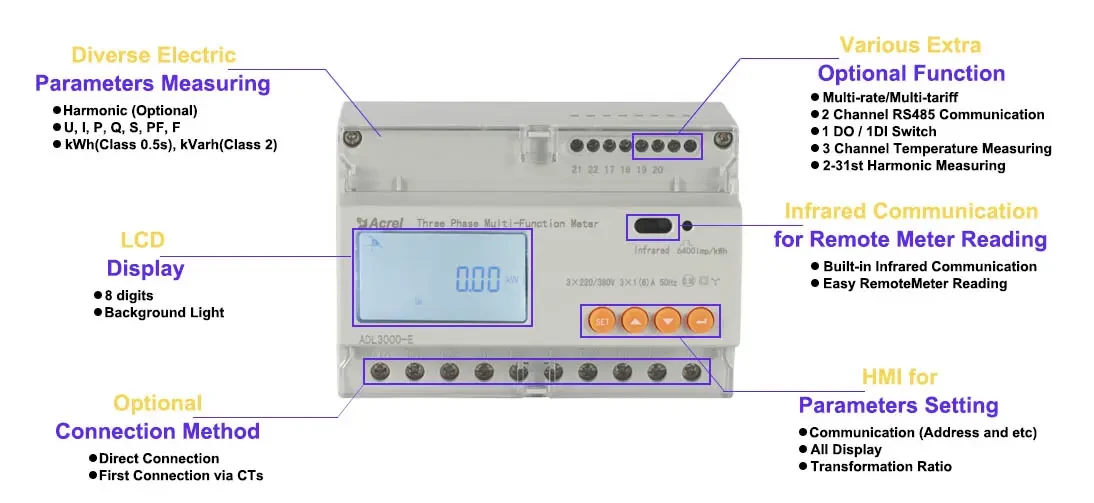

DTSD1352 Function introduction

Le nostre soluzioni

Parametro

Numero di modello	Numero di serie: DTSD1352
	Contatore solare trifase su guida DIN
Voltaggio	Tensione di riferimento	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Consumo	<10VA(Single phase)
	Impedenza	>2MΩ
	Classe di precisione	Errore±0.2%

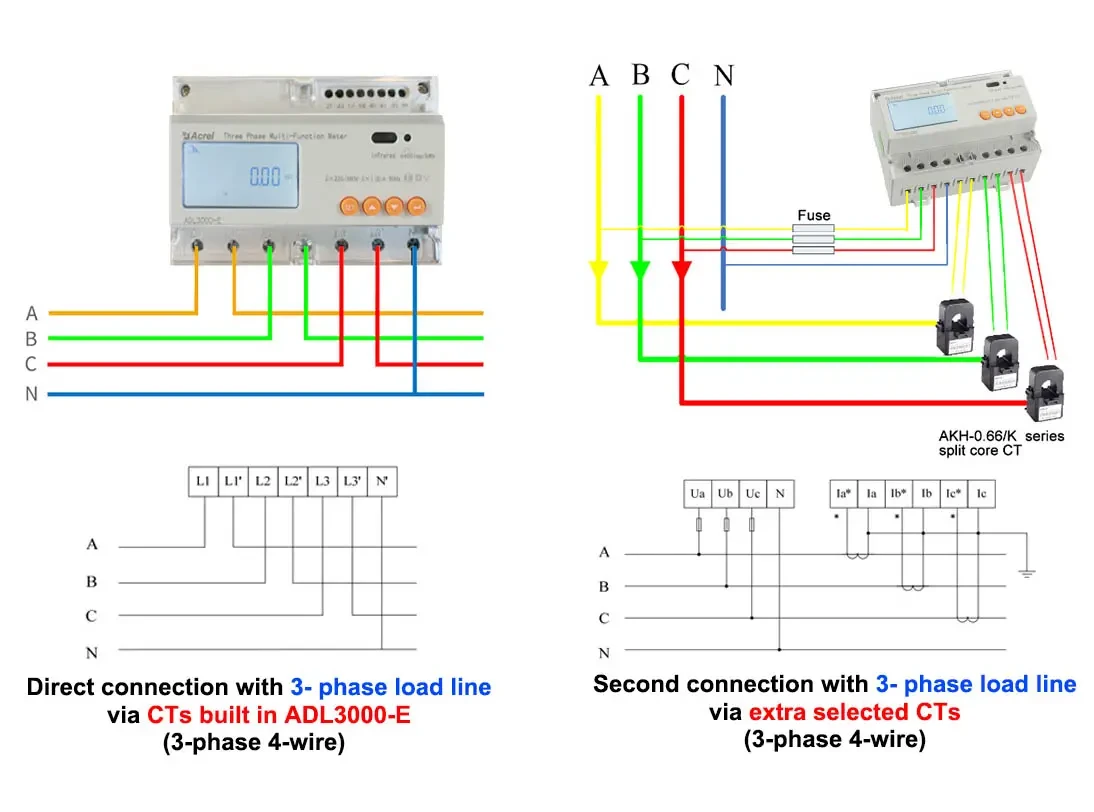

Attuale	Corrente di ingresso	3×1(6)A (seconda connessione con linea di carico di fase 3- tramite TA extra selezionati) 3×10(80)A (collegamento diretto con la linea di carico di fase 3-tramite TA incorporati in ADL3000-E)
	Consumo	<1VA(Single phase rated current)
	Classe di precisione	Errore±0.2%
Risoluzione della misurazione	Tensione: {{0}}.01 V, Corrente: 0.01 A, Potenza: 0.01 kW, Energia: 0.01 kWh
Energia		Potenza attiva, reattiva, apparente, errore±0.5℅
Frequenza		{{0}}Hz, Errore±0,2%
Temperatura		-40 grado -99 grado
Energia		Energia attiva (classe di precisione: 0.5, 1), energia reattiva (classe di precisione 2)
Orologio		Inferiore o uguale a 0.5s/d
Impulso di uscita energetico		1 uscita optoaccoppiatore attiva, 1 uscita optoaccoppiatore reattiva
Uscita di commutazione		1 Uscita di commutazione
Ingresso di commutazione		1 ingresso optoaccoppiatore
Larghezza dell'impulso		80±20 ms
Costante di impulso		6400imp/kWh, 400imp/kWh (corrispondono alla corrente di base)
Interfaccia e comunicazione		RS485:Modbus-RTU
Intervallo di indirizzo di comunicazione		Modbus RTU:1~ 247;
Velocità in baud		Da 1200 bps a 19200 bps
Temperatura relativa		-25 grado ~+55 grado
Umidità relativa		Inferiore o uguale a 95℅ (senza condensa)
