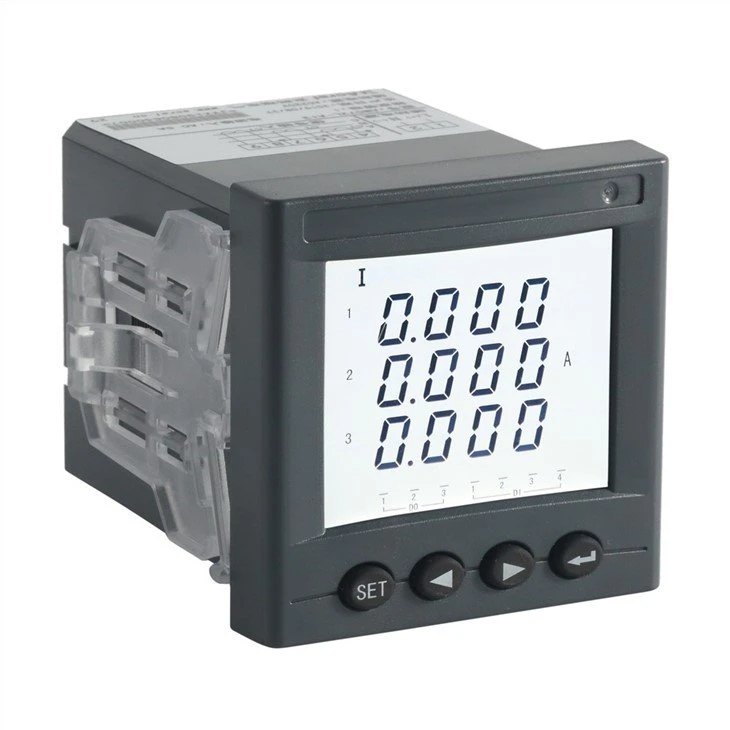

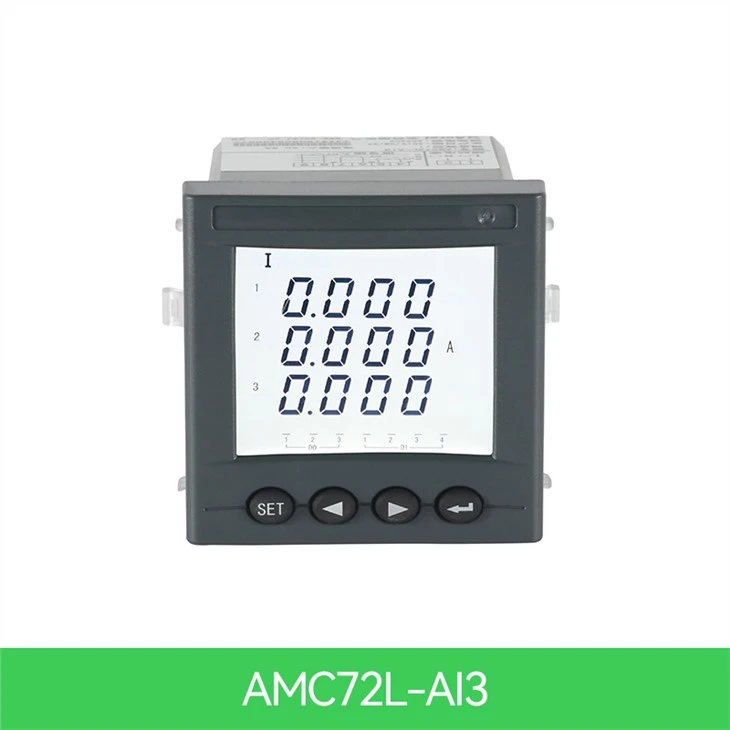

Panoramica

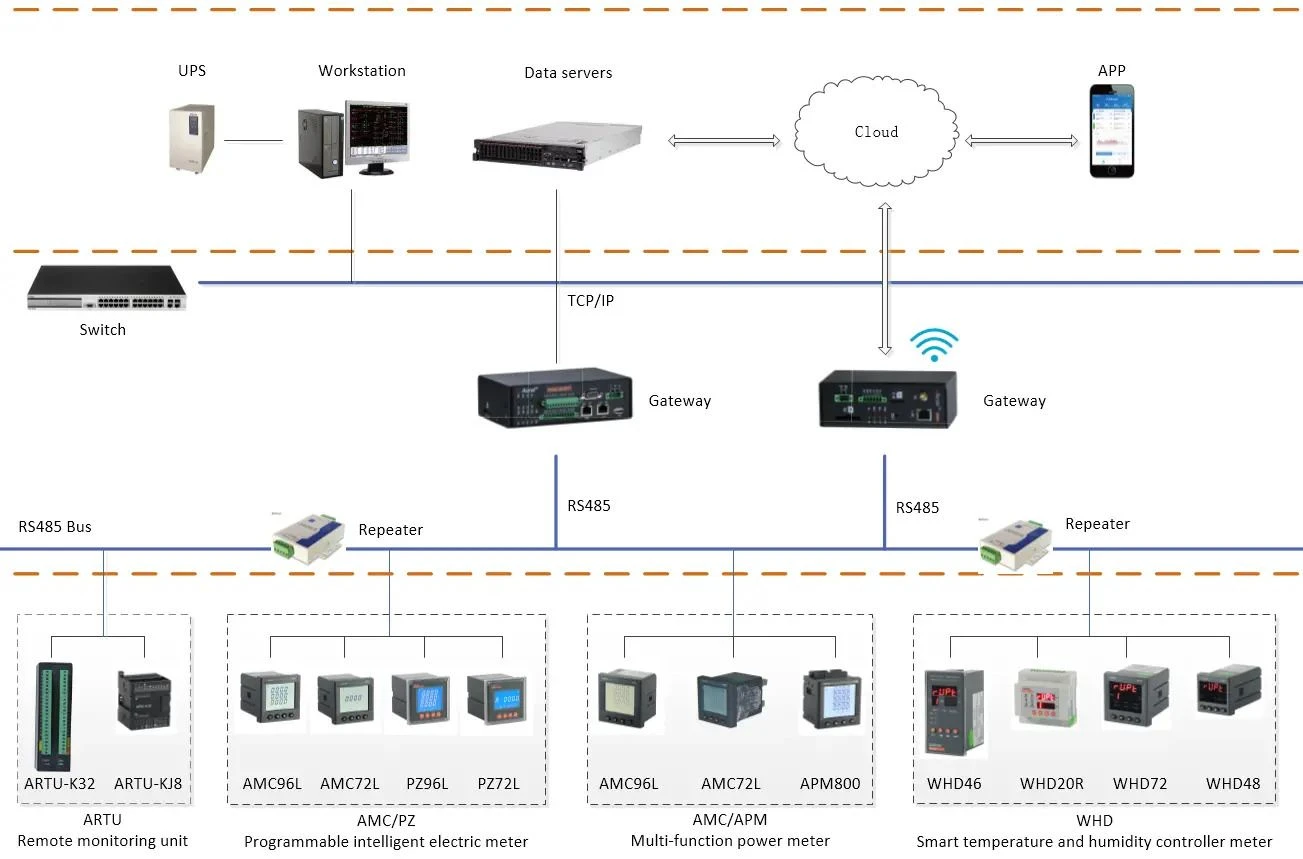

I contatori intelligenti programmabili della serie AMC, adottando la tecnologia di campionamento AC, possono misurare direttamente o indirettamente la tensione e la corrente elettrica della rete monofase o trifase. Può essere utilizzato per la visualizzazione locale e il collegamento di dispositivi di controllo industriale per formare sistemi di controllo di misurazione.
Questa serie di contatori ha una porta RS-485, adotta il protocollo Modbus-RTU. È possibile selezionare uscita analogica, uscita allarme, ingresso/uscita di commutazione. In base alle diverse richieste, premendo i tasti si possono modificare parametri di rapporto, allarme, comunicazione ecc.
Valore parametri
| Parametro tecnico | Valore | |
Ingresso | Valore nominale | Tensione: CA 100 V, 220 V o 380 V; Corrente: AC 1A o 5A |
Sovraccarico | Tensione: 1,2 volte il valore nominale (continuo); 2 volte il valore nominale /1 secondo Corrente: 1,2 volte il valore nominale (continua); 10 volte il valore nominale /1 secondo | |
frequenza | 45 Hz-65Hz | |
Consumo di energia | <> | |
Classe di precisione | 0.5 classe | |
Funzione | Schermo | LED o LCD |
Comunicazione | RS485 (Modbus-RTU) | |
Allarme | Relè passivo a 1 canale, capacità di contatto 3 A/30 V CC, 3 A/250 V CA, utilizzato per allarme alto, basso, squilibrio ecc. | |
Uscita analogica | CC 4-20mA (carico<> | |
Cambio | Ingresso | Ingresso a contatto pulito a 4 o 2 canali, alimentatore integrato |
Produzione | Uscita di commutazione a 2 canali, contatto relè NO, capacità: 3A/30VDC,3A/250VAC | |
Fornitura ausiliaria | Intervallo di tensione | AC/DC 85~265V |
Consumo di energia | <> | |
Resistenza di isolamento | Maggiore o uguale a 100 MΩ | |
Ambiente | Temperatura | Operazione: -10 gradi - più 55 gradi Conservazione: -25 gradi ~ più 70 gradi |
Umidità | Inferiore o uguale al 95 percento di umidità relativa, senza condensa, senza gas corrosivi | |
Altitudine | Minore o uguale a 2500 m | |
Funzioni
| Precisione Energia attiva: Classe 0.5 Alimentazione ausiliaria AC 220V Consumo Corrente: Consumo di energia<> Alimentazione ausiliaria: potenza assorbita Inferiore o uguale a 5VA |
| Installazione Montaggio a pannello Dimensioni del pannello (L × L): 75 * 75 mm Ritaglio (L × L): 67 * 67 mm Alloggiamento (L × P × A): 66 * 66 * 94,3 mm CC 30 V/3 A CA 220 V/3 A 0,3 percento |  |

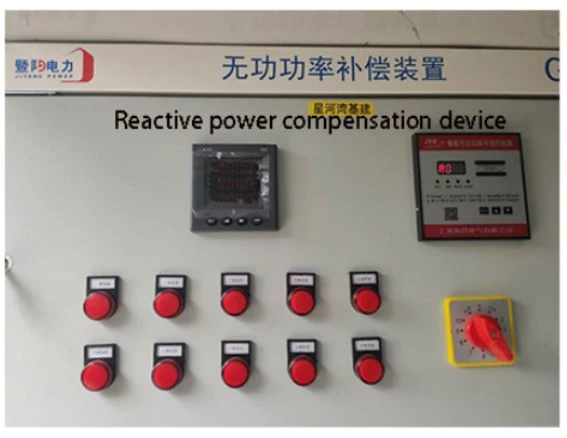

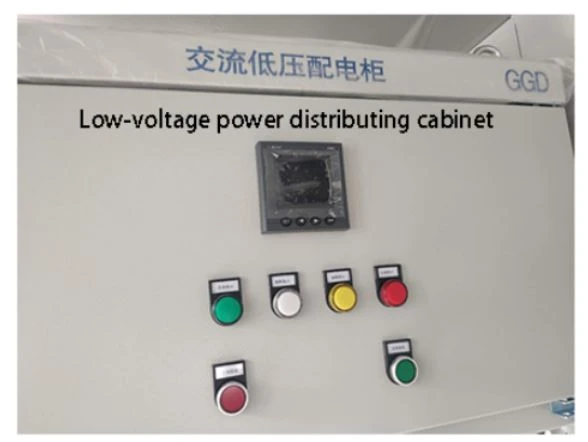

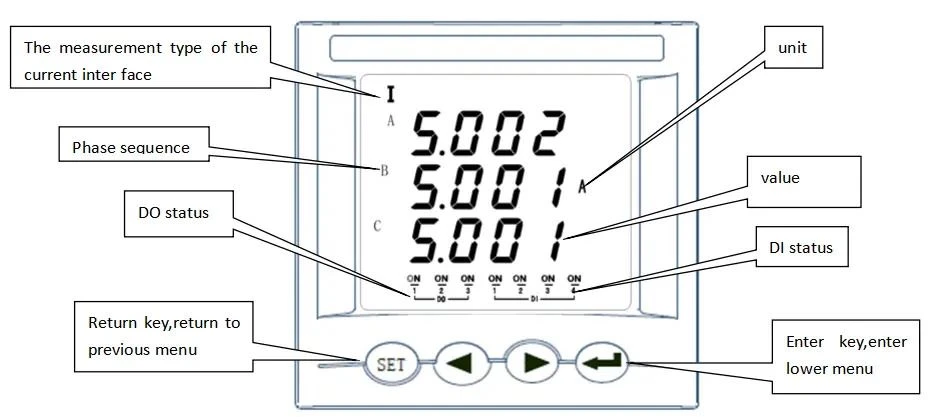

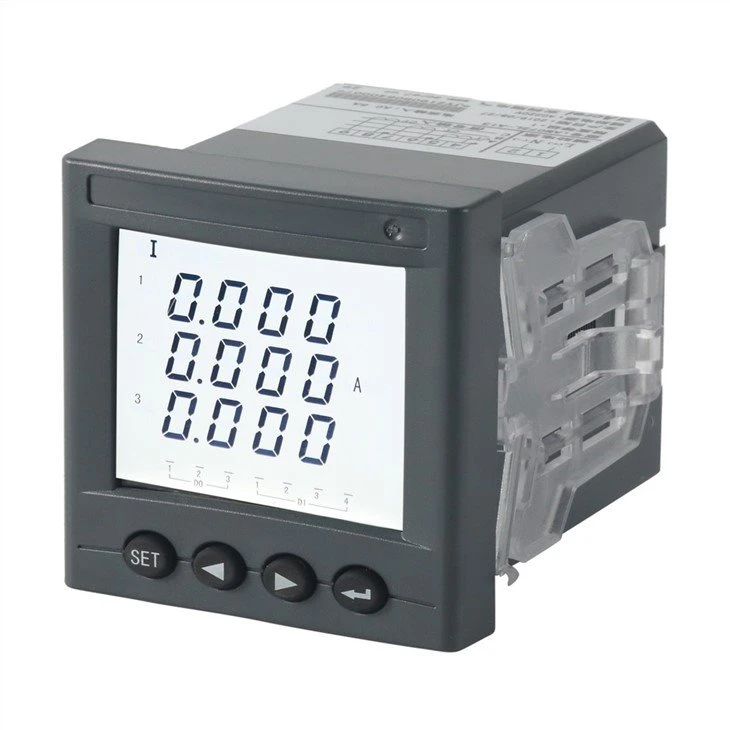

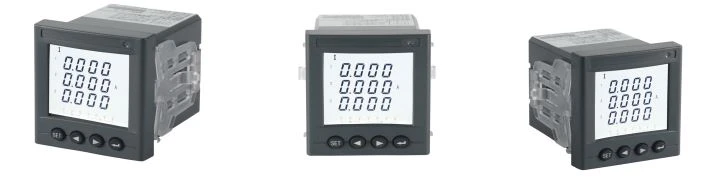

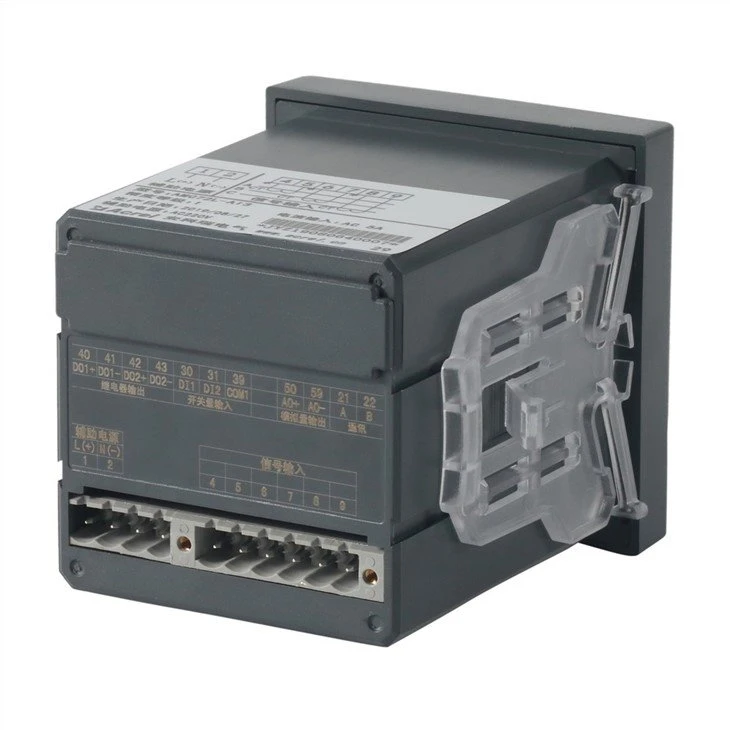

Aspetto esteriore
Installazione e cablaggio

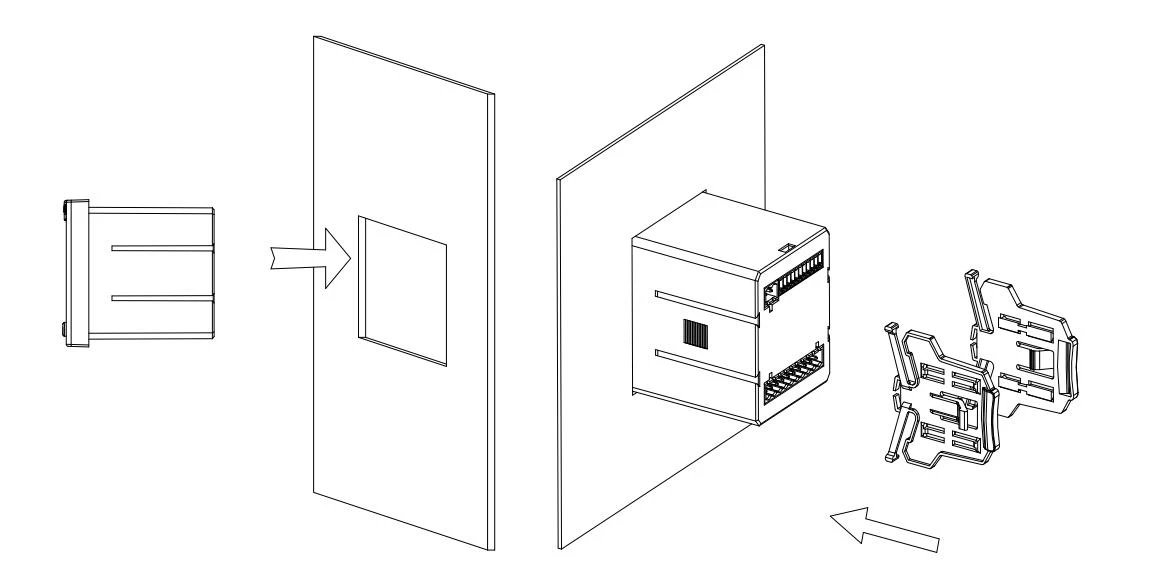

1) Praticare fori sugli armadi di distribuzione;
2) Estrarre il contatore e la fibbia;
3) Il misuratore viene caricato nel foro di montaggio dalla parte anteriore, come mostrato in Figura 2;
4) Inserire la fibbia e fissare il misuratore, come mostrato in Figura 3.

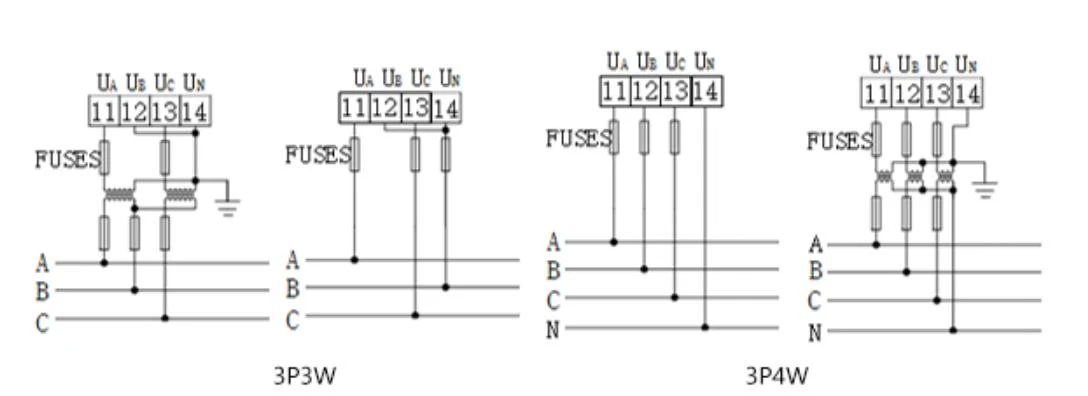

Connessione tipica

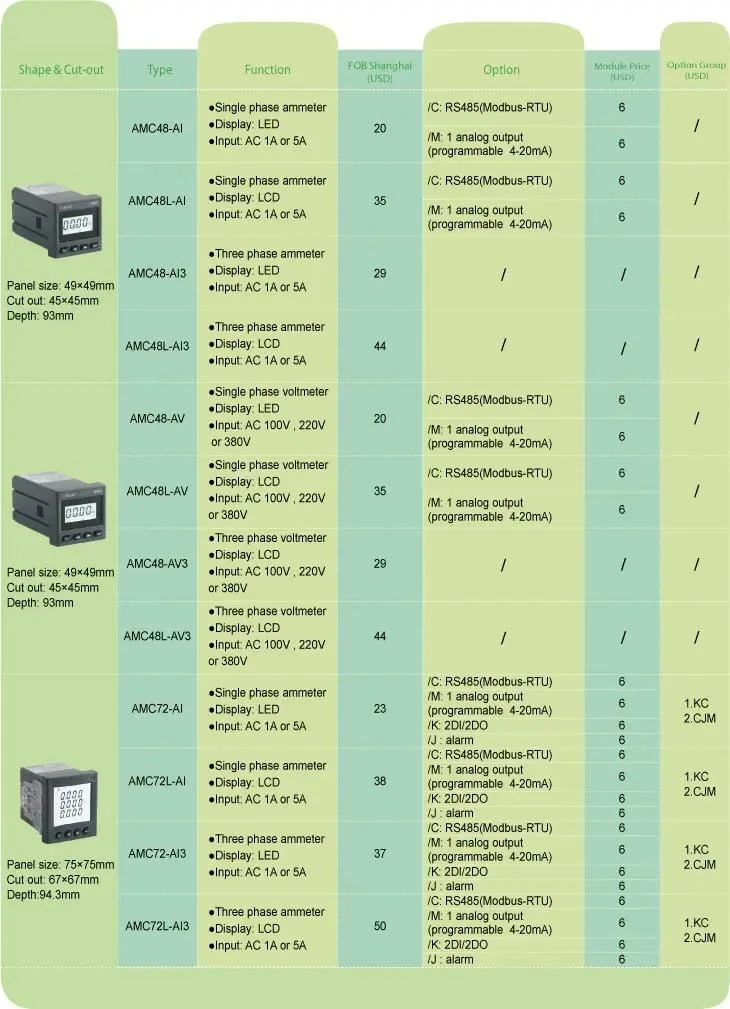

Quotazione
