Informazione

Caratteristica

1)Comunicazione:RS485/Modbus-Rtu

2)Multicircuito:A più B uscita DC24V a 2 circuiti indipendenti

3)Nominali U e I:U:48 V CC/240 V/336 V I: 5 V

Funzione

·A più B due linee CC indipendenti di tensione, corrente, potenza, energia elettrica, monitoraggio della temperatura e dell'umidità a 1 canale

·8 ingressi di stato di commutazione

·4 uscite di stato in commutazione

·3 comunicazioni RS485

Installazione

DIN 35mm

Dimensione (L*W*H):

180*90*45

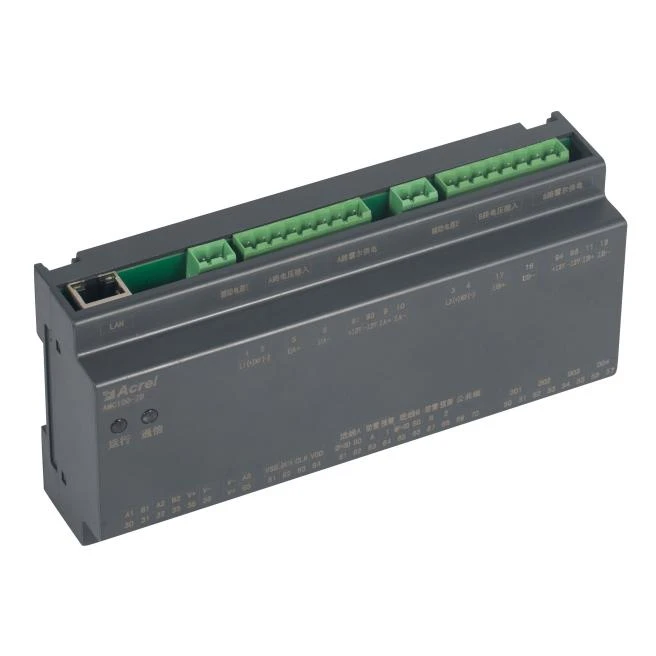

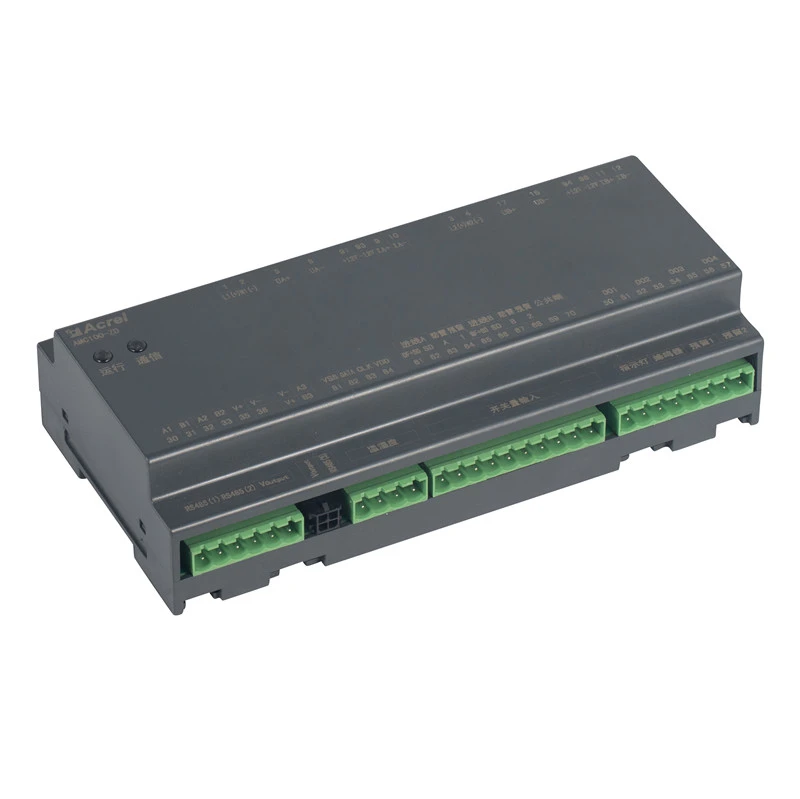

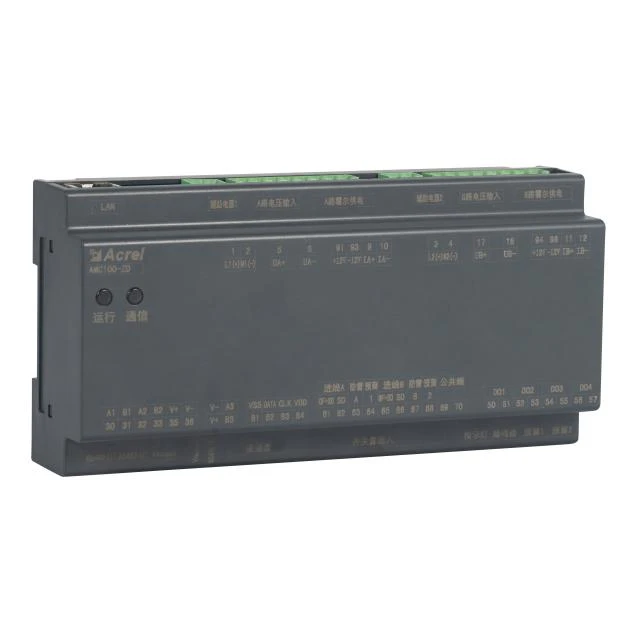

Aspetto

Cablaggio

Parametro

Sistema di distribuzione		DC
Tensione del bus	Tensione nominale	48 V CC, 240 V CC, 336 V CC
	Campo di misura	±20%.
	Sovraccarico	Tensione istantanea 2 volte al secondo
Circuito in ingresso corrente	Valutato	5 V（Sensore Hall, ±12 V alimentato da AMC100-ZD）
	Sovraccarico	La durata è 1,2 volte, istantanea 10 volte/secondo
Ambiente	Altitudine	Inferiore o uguale a 2500 m
	Temperatura	Operazione:-15 gradi -55 gradi Conservazione:-25 gradi -70 gradi
	Umidità	Umidità relativa Inferiore o uguale al 93%.
Installazione		Metodo Installazione su guida DIN 35 mm o piastra inferiore
Alimentazione ausiliaria		AMC100-ZD: potenza del segnale（Inferiore o uguale a 15 W） AMC100-ZD-P24:alimentatore indipendente CC 12-24V AMC100-ZD-P220: 1, quando la tensione costante è DC240V, DC336V, alimentata da AC220V, Alimentazione indipendente DC240V, DC336V 2, quando la tensione costante è DC48V, alimentata da un'alimentazione indipendente DC48V
Resistenza di isolamento		La resistenza di isolamento tra tutti i terminali e le parti conduttrici sul guscio deve essere almeno 100 MΩ
Uscita commutata		4 canali 3A 250VAC/3A 30VDC
Cambia ingresso		8 nodi asciutti
Comunicazione		1 canale RS485/Modbus-RTU isolato al sistema in background 1RS485/Modbus-RTU al touch screen 1Collegamento RS485/Modbus-RTU al modulo a valle La funzione di comunicazione Ethernet 1-canale è opzionale
Installazione		Installazione su guida DIN35mm o piastra inferiore

Quotazione

Forma	Tipo	Funzione	FOB Shang Hai (DOLLARO STATUNITENSE)
	AMC100-ZA	Monitoraggio dei parametri di piena potenza del circuito di ingresso CA trifase doppio A più B, 8 ingressi di stato di commutazione, 4 uscite di stato di commutazione, 2 monitoraggio delle perdite, 1 rilevamento di temperatura e umidità, 3 comunicazioni RS485	148
	AMC-FA30	Monitorare i parametri di piena potenza di un totale di 30 rami di prese CA doppie A più B e 1 comunicazione RS485	133
	AMC-FA48	Monitorare i parametri di piena potenza di un totale di 48 rami di prese CA doppie A più B e 1 comunicazione RS485	177
	AMC-FAK30	Monitorare i parametri di piena potenza e lo stato di commutazione di un totale di 30 rami di prese CA doppie A più B e 1 comunicazione RS485	177
	AMC-FAK48	Monitorare i parametri di piena potenza e lo stato di commutazione di un totale di 48 rami di prese CA doppie A più B e 1 comunicazione RS485	237
	AMC100-ZD	Monitora la tensione, la corrente, la potenza e l'energia elettrica di 2 linee in ingresso indipendenti A più B, 8 ingressi di commutazione, 4 uscite di commutazione, 1 rilevamento di temperatura e umidità e 3 comunicazioni RS485	148
	AMC100-FD30	Monitorare i parametri di piena potenza delle linee in uscita DC doppie A più B in un totale di 30 rami e 1 comunicazione RS485	133
	AMC-FD48	Monitorare i parametri di piena potenza delle linee in uscita DC doppie A più B in un totale di 48 rami e 1 comunicazione RS485	177
	AMC100-FDK30	Monitorare i parametri di piena potenza e lo stato di commutazione (attivo) della doppia presa CC A più B 30 rami e 1 comunicazione RS485	177
	AMC100-FDK48	Monitorare i parametri di piena potenza e lo stato di commutazione (attivo) della doppia presa CC A più B 48 rami e 1 comunicazione RS485	237
