Informazione

Caratteristica

1)Comunicazione:RS485/Modbus-Rtu

2)Multicircuito:A più B uscita DC24V a 2 circuiti indipendenti

3)Nominali U e I:U:CA 220 V/380 V I:5 A

Funzione

·A più B tensione della sbarra collettrice trifase della linea principale a 2 circuiti indipendenti, corrente, potenza attiva, potenza reattiva, potenza apparente, fattore di potenza, energia attiva, energia reattiva, tensione zero-terra, corrente di dispersione, corrente di sequenza zero, totale contenuto armonico (THD), 2-63 armoniche, temperatura ambiente e umidità.

·8 ingressi di stato di commutazione,

·4 uscite di stato di commutazione, 2 monitoraggio delle perdite

·3 comunicazioni RS485

Installazione

DIN 35mm

Dimensione (L*W*H):

180*90*45

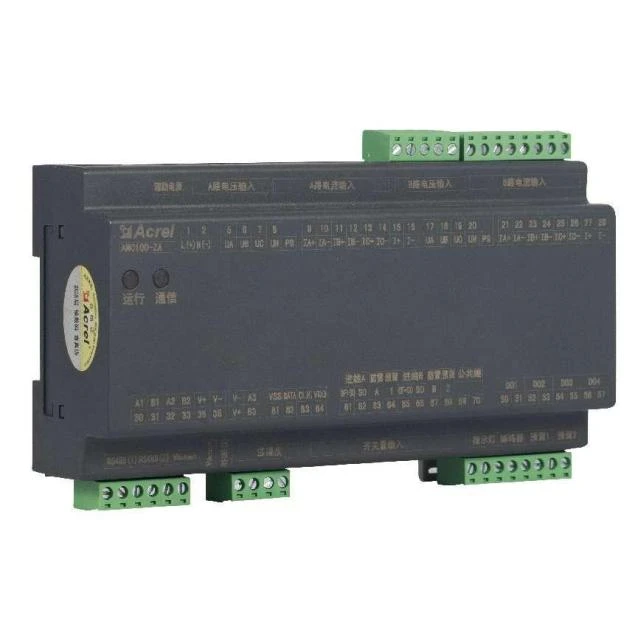

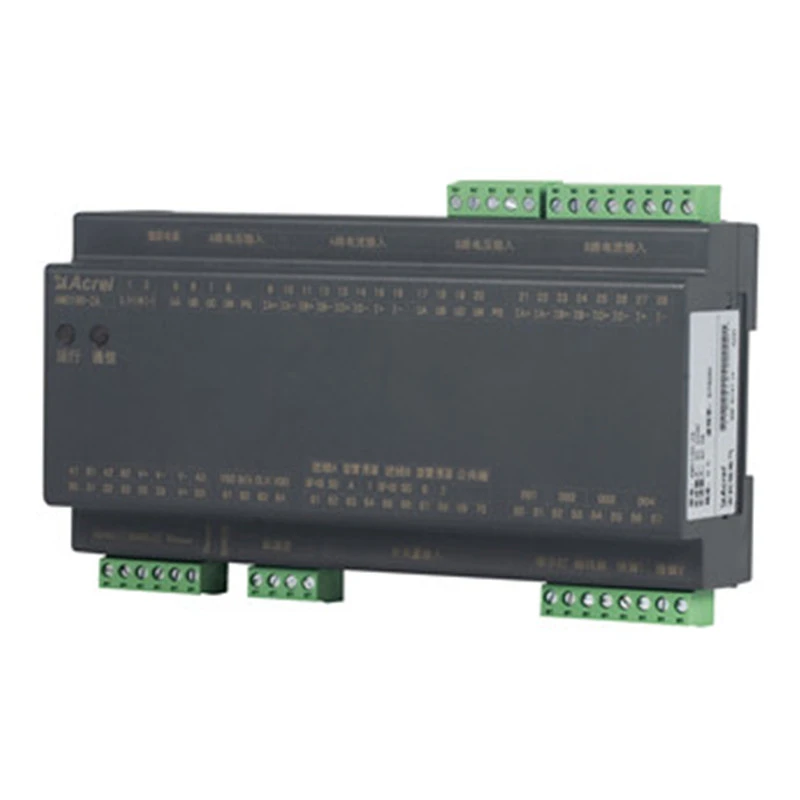

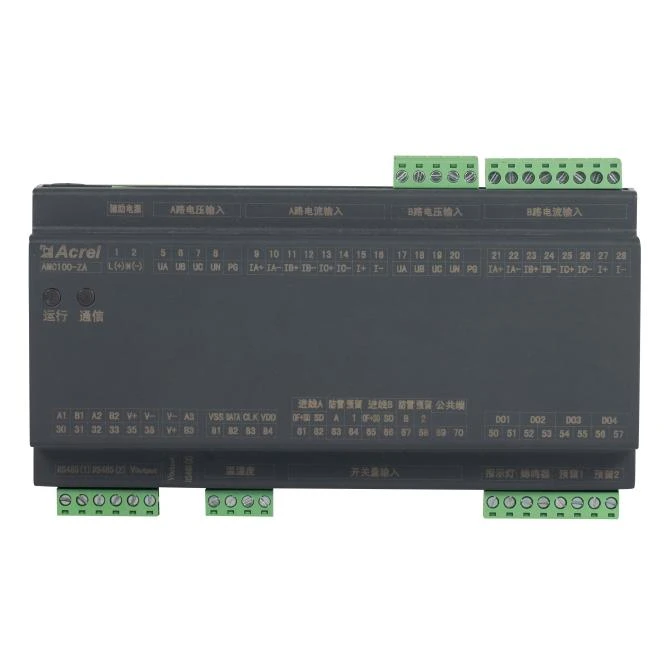

Aspetto

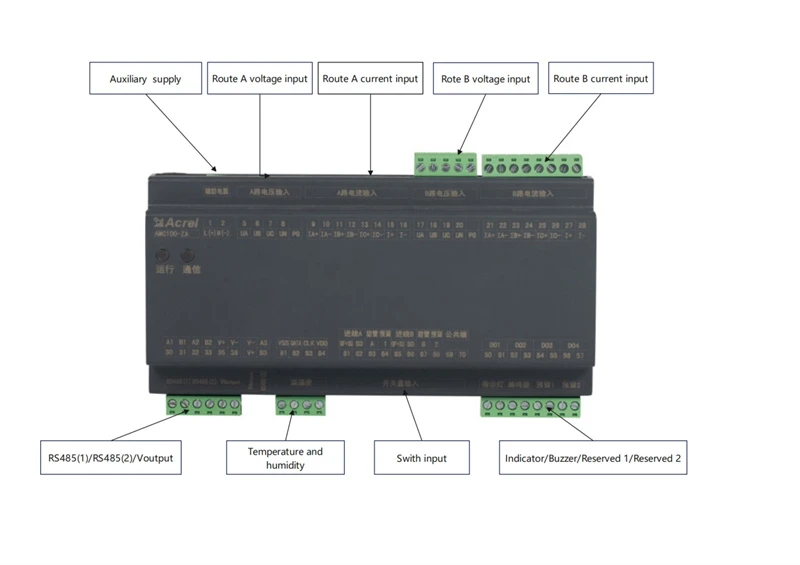

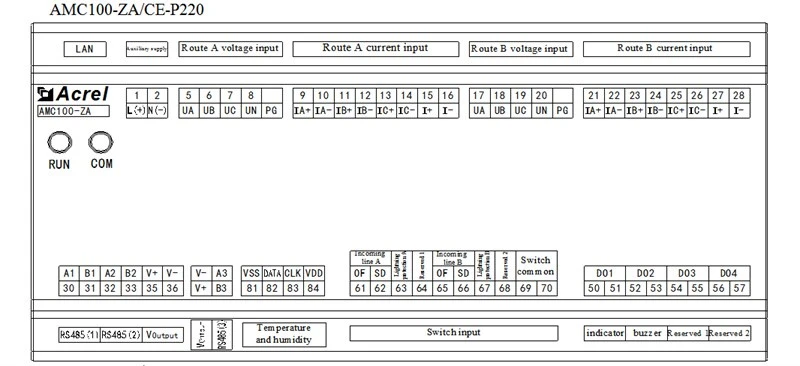

Cablaggio

Parametro

Sistema di distribuzione		AC
Tensione del bus	Tensione nominale	220V
	Campo di misura	±20%.
	Sovraccarico	Tensione istantanea 2 volte/sec
Circuito in ingresso corrente	Valutato	Secondario 5A
	Allineare	0-6A
	Sovraccarico	Continuo 1,2 volte, istantaneo 10 volte/sec
Precisione	Linea in entrata	Livello di tensione/corrente {{0}}.2, livello di potenza/energia attiva 0,5, livello di potenza/energia reattiva 1
	Temperatura	±1 grado
	Umidità	±5%.
Frequenza		CA45-65Hz
Alimentazione ausiliaria		AMC100-ZA: segnale per prendere alimentazione (inferiore o uguale a 15 W) AMC100-ZA-P220: alimentazione indipendente da 220 V AMC100-ZA-P24: CC 12-24 V alimentazione indipendente
Resistenza di isolamento		La resistenza di isolamento tra tutti i terminali e le parti conduttive del guscio non è inferiore a 100 MΩ
Uscita commutata		4 canali 3A 250VAC/3A 30VDC
Cambia ingresso		8 nodi asciutti
Comunicazione		1 RS485/Modbus-RTU isolato al sistema in background 1 RS485/Modbus-RTU al touch screen 1 modulo a valle di connessione RS485/Modbus-RTU Funzione di comunicazione Ethernet 1-canale opzionale
Installazione		Installazione su guida DIN35mm o piastra inferiore

Quotazione

Forma	Tipo	Funzione	FOB Shang Hai (DOLLARO STATUNITENSE)
	AMC100-ZA	Monitoraggio dei parametri di piena potenza del circuito di ingresso CA trifase doppio A più B, 8 ingressi di stato di commutazione, 4 uscite di stato di commutazione, 2 monitoraggio delle perdite, 1 rilevamento di temperatura e umidità, 3 comunicazioni RS485	148
	AMC-FA30	Monitorare i parametri di piena potenza di un totale di 30 rami di prese CA doppie A più B e 1 comunicazione RS485	133
	AMC-FA48	Monitorare i parametri di piena potenza di un totale di 48 rami di prese CA doppie A più B e 1 comunicazione RS485	177
	AMC-FAK30	Monitorare i parametri di piena potenza e lo stato di commutazione di un totale di 30 rami di prese CA doppie A più B e 1 comunicazione RS485	177
	AMC-FAK48	Monitorare i parametri di piena potenza e lo stato di commutazione di un totale di 48 rami di prese CA doppie A più B e 1 comunicazione RS485	237
	AMC100-ZD	Monitora la tensione, la corrente, la potenza e l'energia elettrica di 2 linee in ingresso indipendenti A più B, 8 ingressi di commutazione, 4 uscite di commutazione, 1 rilevamento di temperatura e umidità e 3 comunicazioni RS485	148
	AMC100-FD30	Monitorare i parametri di piena potenza delle linee in uscita DC doppie A più B in un totale di 30 rami e 1 comunicazione RS485	133
	AMC-FD48	Monitorare i parametri di piena potenza delle linee in uscita DC doppie A più B in un totale di 48 rami e 1 comunicazione RS485	177
	AMC100-FDK30	Monitorare i parametri di piena potenza e lo stato di commutazione (attivo) della doppia presa CC A più B 30 rami e 1 comunicazione RS485	177
	AMC100-FDK48	Monitorare i parametri di piena potenza e lo stato di commutazione (attivo) della doppia presa CC A più B 48 rami e 1 comunicazione RS485	237
