Applicazione

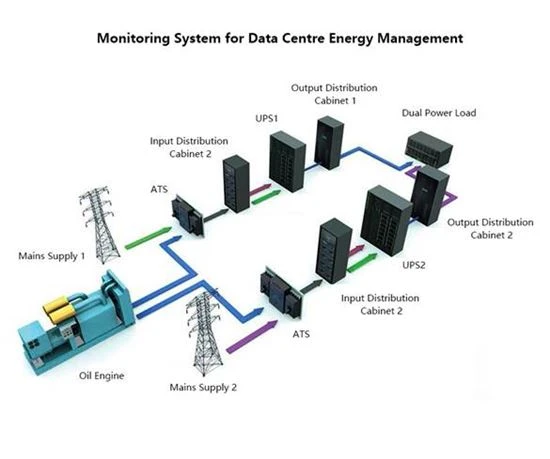

È necessario monitorare in tempo reale e centralizzare il consumo energetico nel data center e i dati possono essere visualizzati sull'HMI e caricati sul sistema di monitoraggio dell'alimentazione e dell'ambiente tramite RS485 sul touch screen e realizzare il monitoraggio in tempo reale dell'intero sistema di distribuzione dell'alimentazione. Allo stesso tempo, può realizzare analisi dell'efficienza energetica per ridurre il consumo di energia.

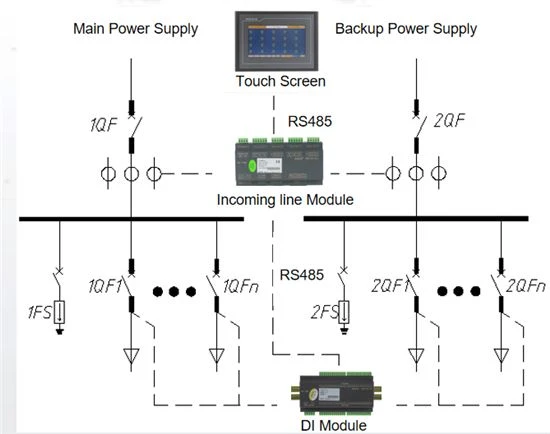

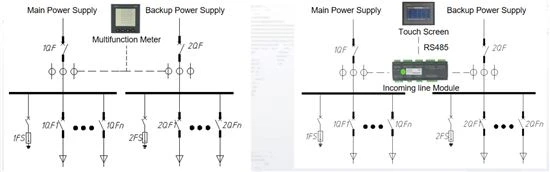

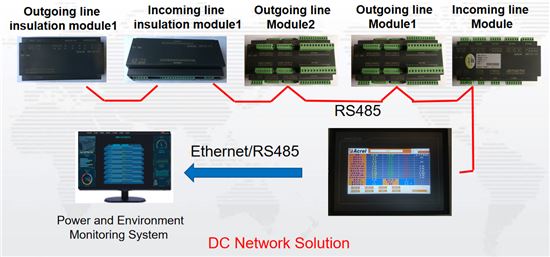

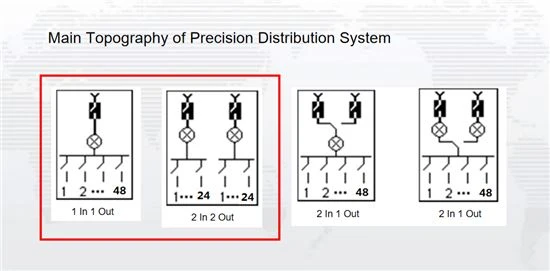

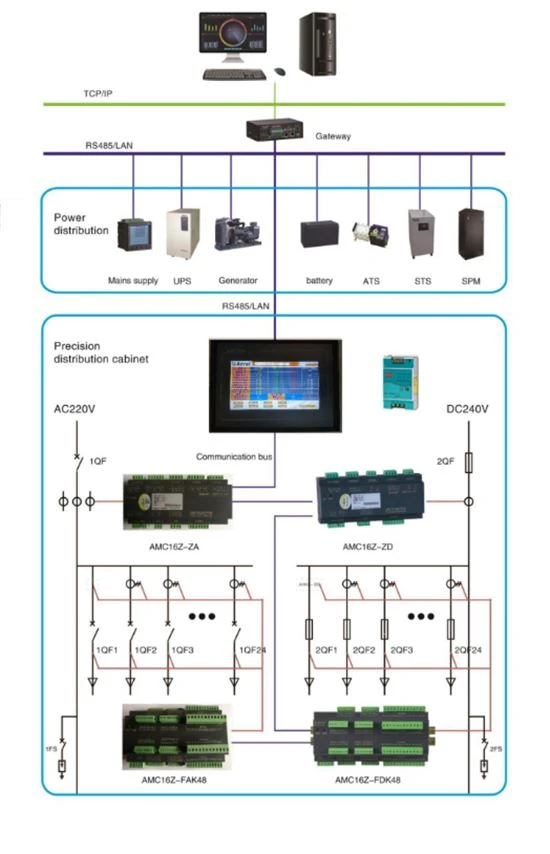

Struttura
Funzioni principali
1. Moduli di monitoraggio indipendenti dei circuiti di linea in entrata e in uscita
2. Può misurare fino a 2 circuiti di linea in entrata e fino a 192 circuiti di linea in uscita corrente, tensione, potenza, energia e qualità dell'alimentazione.

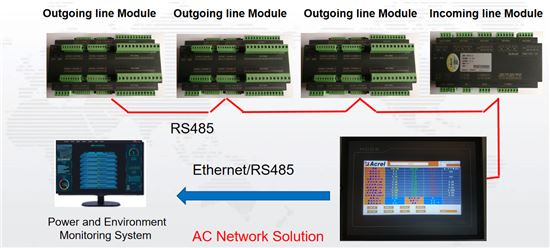

3. Monitoraggio e visualizzazione centralizzati dei dati tramite HMI e i dati vengono caricati sul sistema di monitoraggio dell'alimentazione e dell'ambiente tramite RS485.
4. Per il sistema ad alta tensione DC 240V o 336V, è possibile aggiungere un modulo di monitoraggio dell'isolamento per monitorare la resistenza di isolamento da terra del bus principale.
5. Alimentatore DC24V per touch screen e modulo di monitoraggio della linea in uscita (alimentazione dall'uscita del modulo principale)
6. Comunicazione: dispositivo di monitoraggio tramite RS485, touch screen tramite RS485 o RJ45
7. Certificato: CE

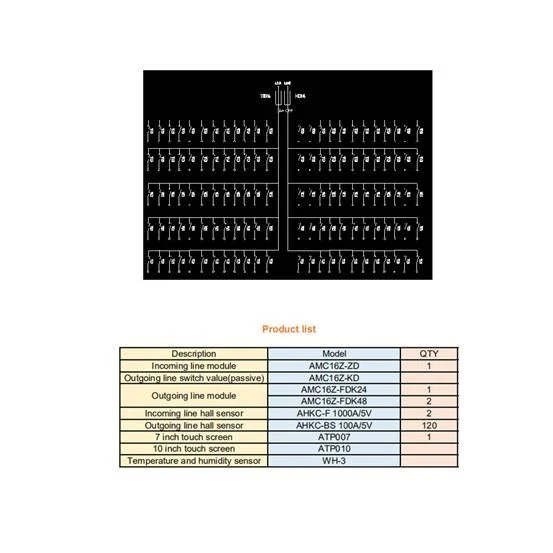

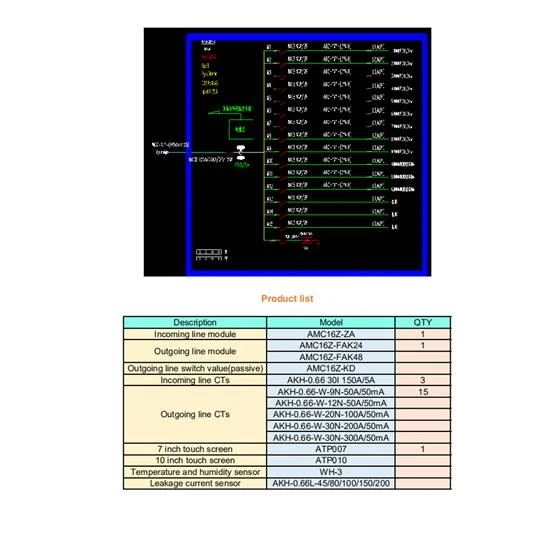

Selezione del prodotto
Nome | foto | Modello | Funzione principale |
HMI |
| ATP007kt ATP010kt | Touchscreen da 1,7 o 10 pollici 2. Monitoraggio in tempo reale e visualizzazione di tensione, corrente, potenza, energia, qualità dell'alimentazione, stato dell'interruttore, curva della forma d'onda e così via. 3. L'allarme del dispositivo di monitoraggio, la comunicazione e altri parametri possono essere configurati sullo schermo. 4. 2 interfacce RS485 e 1 Ethernet e i dati possono essere caricati tramite RS485 o RJ45. |
Modulo di monitoraggio della linea in ingresso CA |
| AMC16Z-ZA | 1. Installazione: guida DIN 35mm 2. Misura: circuiti trifase indipendenti A+B, 6DI2DO, 2 correnti di dispersione, 1 temp. e umidità. 3. Con alimentazione in uscita DC 24V per modulo linea in uscita e touch screen. 4. Comunicazione: RS485 Modbus RTU |
Modulo monitoraggio linea in uscita AC |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Installazione: guida DIN 35mm 2. Può misurare fino a 16 circuiti trifase o 48 circuiti monofase 3. Alimentazione DC24V 4. Comunicazione: RS485 modbus RTU |
Trasformatore di corrente di linea in uscita CA |
| AKH-0.66W | Rapporto corrente：100A/50mA Specifica comune: 100A/50mA |
Modulo di monitoraggio della linea in ingresso CC |
| AMC16Z-ZD | 1. Installazione: guida DIN 35 mm 2. Misura:A+B circuiti indipendenti,6DI2DO,1 temp. E umidità. 3. Con alimentazione in uscita DC 24V per modulo linea in uscita e touch screen. 4. Comunicazione: RS485 modbus RTU |
Modulo monitoraggio linea in uscita CC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Installazione: guida DIN 35 mm 2. Può misurare fino a 48 circuiti di linea in uscita CC 3. Alimentazione DC24V 4. Comunicazione: RS485 modbus RTU |
Modulo di monitoraggio dell'isolamento della linea in ingresso CC |
| AMC16Z-ZJY | 1. Installazione: guida DIN 35 mm 2. Misurare la resistenza di isolamento di terra del circuito CC indipendente A+B del bus principale 3. Alimentazione DC24V 4. Comunicazione: RS485 modbus RTU |
Modulo di monitoraggio dell'isolamento della linea in uscita CC |
| AMC16Z-FJY | 1. Installazione: guida DIN 35 mm 2. Misurare la resistenza di isolamento a terra di 24 circuiti della linea in uscita CC |

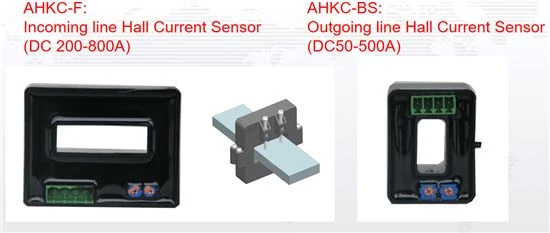

Sensore di corrente ad effetto hall della linea in uscita CC |
| AHKC-BS | Rapporto corrente：100A/5V Specifica comune: 100A/5V |

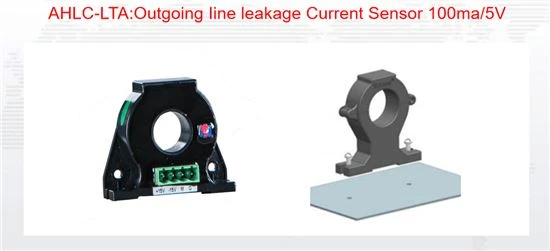

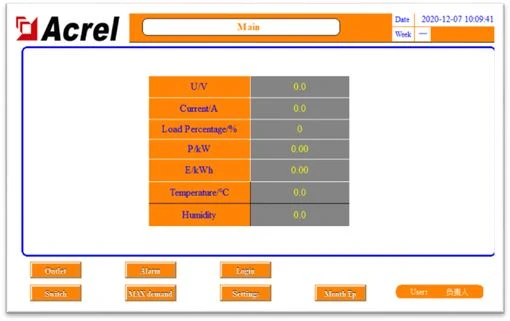

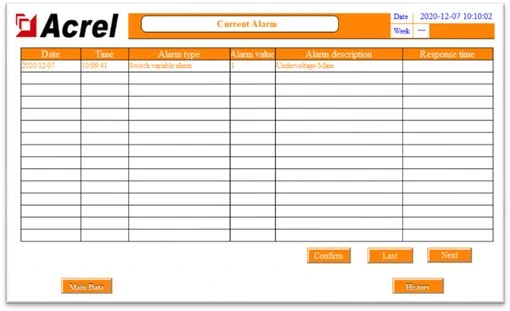

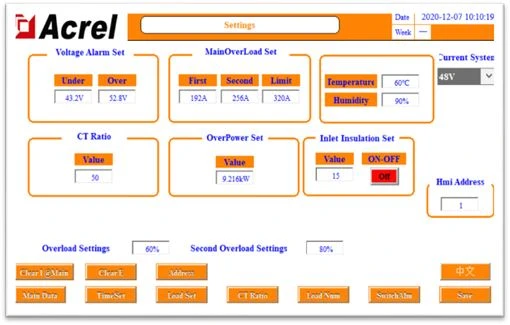

Interfaccia uomo macchina

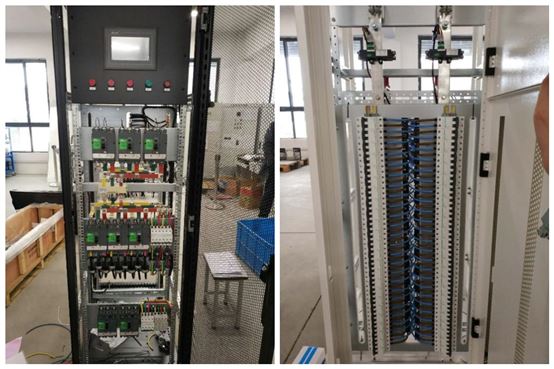

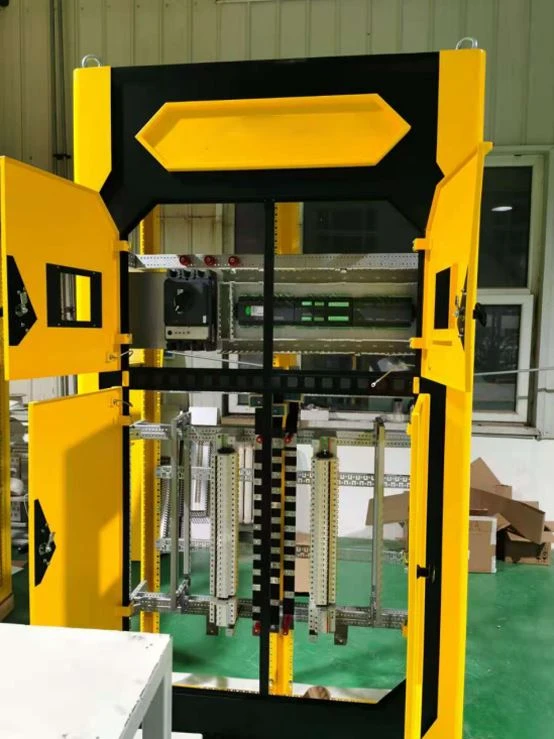

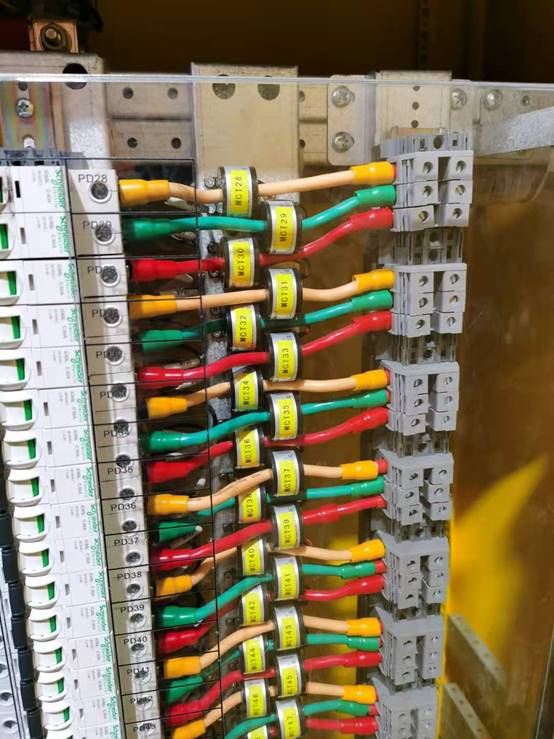

Foto sul sito
