Overviwe

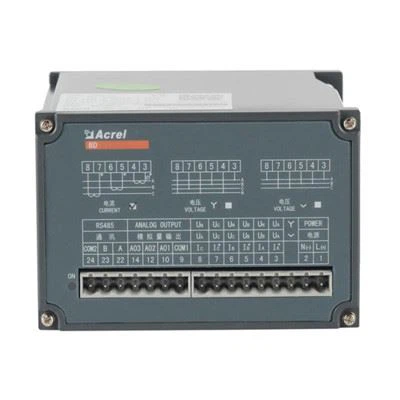

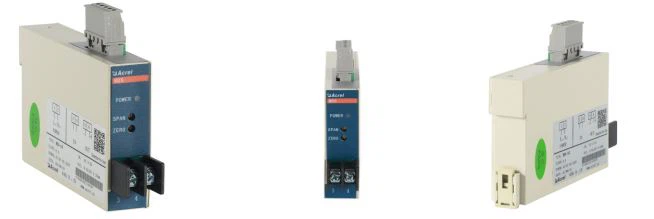

I trasmettitori elettrici della serie BD sono un dispositivo in grado di isolare e trasmettere parametri elettrici, come corrente, tensione, frequenza, potenza, fattore di potenza, in segnale analogico DC lineare o segnale digitale. Soddisfa i requisiti dello standard nazionale GB/T13850-1998, IEC-688.

Funzione

			BD-AI BD-AV	BD-F	BD-PF	BD-3I3 · BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fase&Cablaggio		1P2W	√	√	√	√	√	√
		3P3W	—	—	√	√	√	√
		3P4W	—	—	√	√	√	√
Immissione	Voltaggio	Voltaggio	Fino a 480V AC
		Diretto L-N	Fino a 276V AC
		Con PT esterno	√	√	√	√	√	√
	Corrente	Diretto	Fino a 5A AC
	Corrente	Con TC esterna	√	√	√	√	√	√
Prodotto		Valore normale	DC: 4-20mA、 0-20mA, 0-5V, 0-10V, ecc.
		Resistenza al carico	Uscita corrente≤600Ω Uscita di tensione≥1000Ω
		Contenuto di Ripple	<0.5% peak="">
Misurazione		Voltaggio	□	—	—	□
		Corrente	□	—	—	□	□	□
		Potenza attiva/reattiva	—	—	—	—	□	□
		Potenza apparente	—	—	—	—	□	□
		Fattore di potenza	—	—	√	—	□	□
		Frequenza		√			□	□
Misurazione dell'energia		±KWh	—	—	—	—	—	√
Classe di precisione		0.5%
Comunicazione		Interfaccia: RS485 Protocollo: Modbus-RTU	□	□	—	□	□	□
Uscita analogica		CC 0-5V, 0-10V, 0-20mA, 4-20mA
Uscita impulsi
Dimensioni (mm)		Alloggiamento (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Alimentazione ausiliaria			85-265V AC / DC, DC24V, DC48V
Temperatura		Operazione	Da -10 a 55°C
Temperatura		Immagazzinamento	Da -25 a 70°C
Umidità			Fino al 95%, senza condensa
Installazione			(Ferrovia) FISSAGGIO DIN35 su cubicolo con viti
Standard			GB/T 13850
