Trasduttore di corrente di dispersione CA

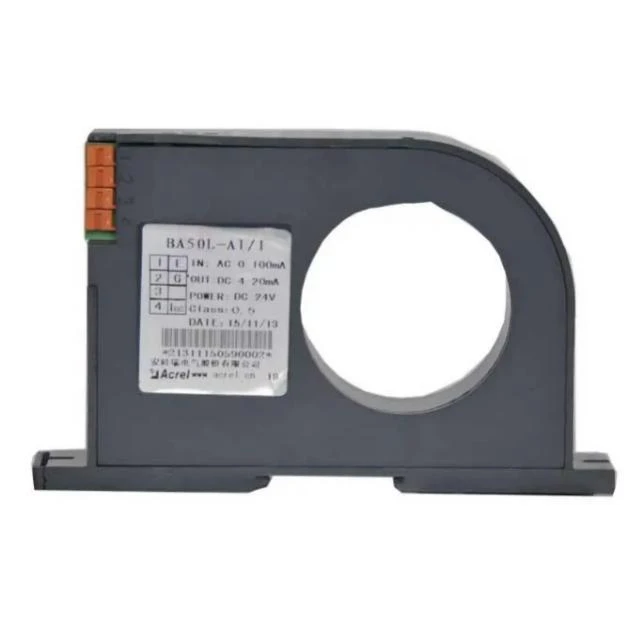

BA50L è un trasformatore differenziale convertitore che rileva principalmente la corrente di dispersione dell'impianto elettrico. Può cogliere lo stato dei circuiti elettrici e delle apparecchiature in qualsiasi momento per prevenire incendi e altri incidenti causati da perdite.

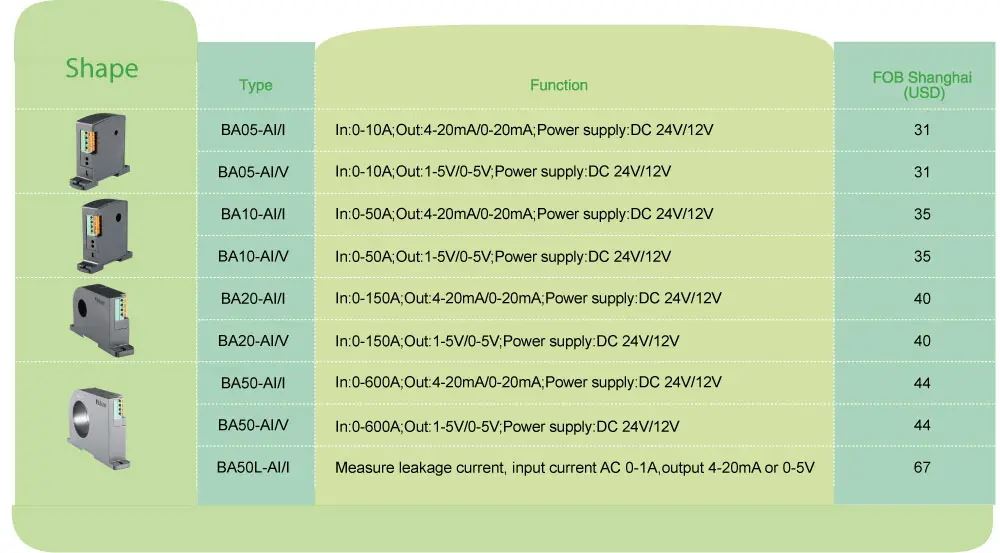

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Potenza ausiliaria	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V
Consumo		Minore o uguale a 1W	Minore o uguale a 1W	Minore o uguale a 1W	Minore o uguale a 1W	Minore o uguale a 1W

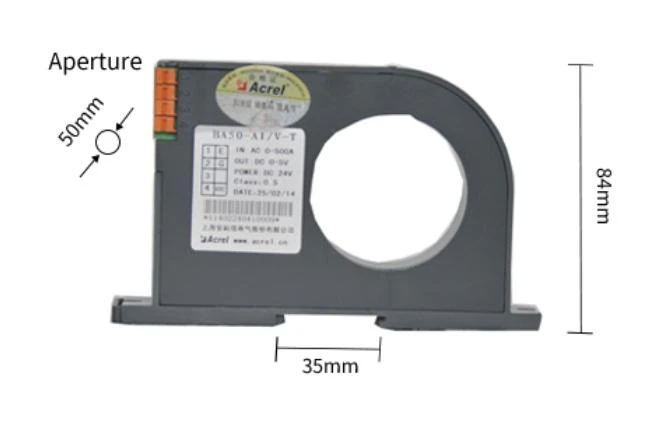

Dimensioni del foro passante		φ5mm	φ10 mm	φ20 mm	φ50 mm	φ50 mm
Ingresso	Attuale	AC {{0}}~(0,5~10)A	AC 0~(8~50)A	CA 0~(40~200)A	CA 0~(60~600)A	AC {{0}}~(0,1~1)A (limitazione delle correnti di dispersione)
Produzione	Valore nominale	CC4-20mA o 0-20mA,0-5V,0-10V ecc
	Resistenza al carico	Uscita in corrente Inferiore o uguale a 500Ω, Uscita in tensione Maggiore o uguale a 1kΩ
Classe di precisione		0,5 percento
Tempo di risposta		Minore o uguale a 350 ms
Temperatura		Operazione: da-10 a più 55 gradi Conservazione: da-25 a più 70 gradi
Coefficiente di temperatura		Inferiore o uguale a 200 ppm/grado
Installazione		(Rotaia)DIN35, fissaggio su armadio con viti
Standard		GB/T 13850

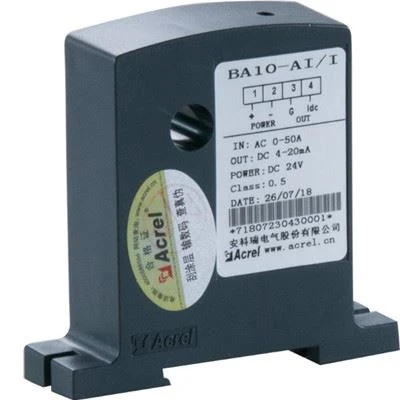

	BA10-AI/I ●Applicazione: automazione industriale ●Ingresso: misurazione della corrente CA fino a 50 A ●Sovraccarico: 1,2 volte il valore nominale ●Uscita: CC 4-20mA
BA20-AI/V ●Applicazione: automazione industriale ●Ingresso: misurazione della corrente CA fino a 200 A ●Sovraccarico: 1,2 volte il valore nominale ●Uscita: CC 0-5V

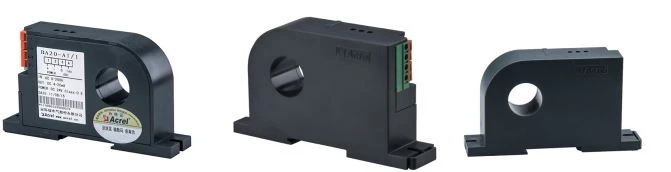

I prodotti della serie BA applicano il principio dell'induzione elettromagnetica per misurare la corrente CA nella rete elettrica in tempo reale e utilizzano la tecnologia di compensazione lineare e corrente costante per isolarla e trasformarla in un segnale di uscita CC standard.

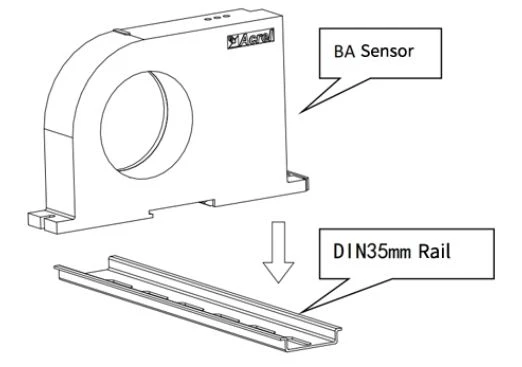

Scegliere un luogo adatto per installare la guida DIN standard da 35 mm e installare il sensore BA sulla guida;

Sul pannello inferiore dell'armadio, scegliere un punto idoneo per l'apertura di due fori filettati corrispondenti alla posizione del foro fisso del sensore installato; Dopo aver posizionato il sensore, installare la vite di posizionamento

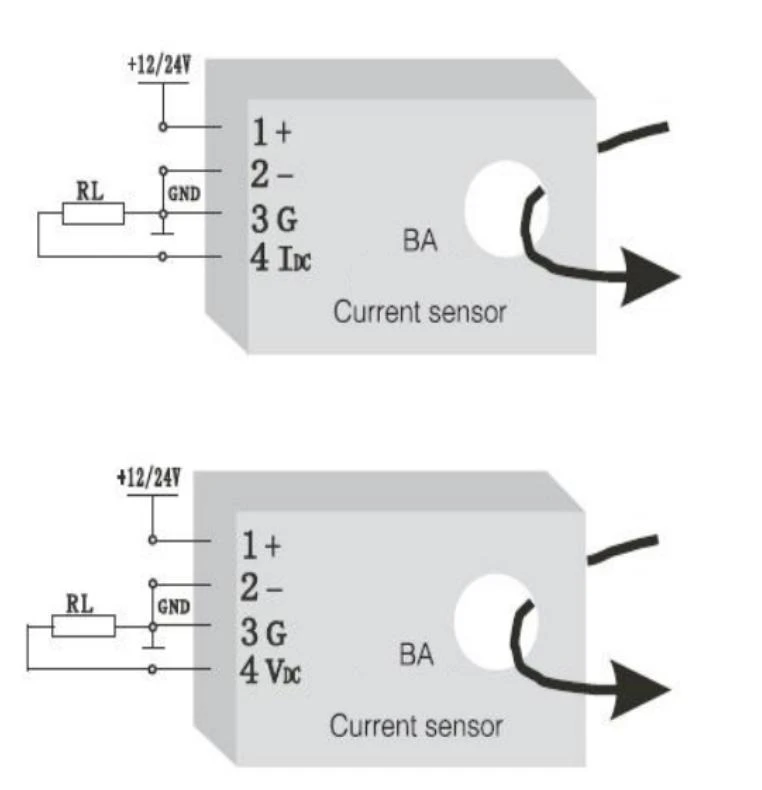

1 —— più Positivo di alimentazione (non invertito)

2 —— - Potenza TERRA

3 —— G（Uscita in corrente negativa, che può essere condivisa con l'alimentatore）

4 —— IDC (uscita in corrente positiva), VDC (uscita in tensione positiva)
