Panoramica

Il sensore di corrente intelligente della serie BA utilizza il principio dell'induzione elettromagnetica per misurare la corrente CA nella rete elettrica in tempo reale e utilizza la tecnologia di compensazione lineare e a corrente costante per isolarla e trasformarla in un'uscita di segnale CC standard o attraverso l'interfaccia RS485 (protocollo Modbus-RTU) per trasmettere i dati di misura. L'alimentazione in tensione di sicurezza DC24V o 12V può essere ampiamente utilizzata nel campo dell'automazione industriale. BA50L(II.)-AI è un trasformatore di corrente residua AC, che rileva principalmente la corrente di dispersione dell'impianto elettrico, può cogliere lo stato dei circuiti elettrici e delle apparecchiature in qualsiasi momento e prevenire incendi e altri incidenti causati da perdite.

Parametro

Parametro tecnico			Indice
Classe di precisione			Classe 0.5
Immissione	Valore nominale	BA20(II.)-AI	Corrente AC 0.5A, 50A, 200A, ecc. AC 0 ~ (0,5 ~ 200) A
		BA50(II.)-AI	Corrente AC 60A, 300A, 600A, ecc. AC 0 ~ (60 ~ 600) A
		BA50L(II.)-AI	Corrente AC 0.1A, 1A, ecc. AC 0 ~ (0,1 ~ 1) A
	Sovraccarico	Continuo 1,2 volte, corrente istantanea 10 volte/1S
	Potenza assorbita	≤1VA
	Risposta in frequenza	25Hz ~ 800Hz, particolarmente adatto per la frequenza industriale
Prodotto	Valore nominale	DC4 ~ 20mA, o 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) ecc.
	Resistenza al carico	Quando si alimenta DC12V, uscita corrente Classe 0.5is ≤250Ω Quando si alimenta DC24V, l'uscita di corrente è ≤500Ω, quando l'uscita di tensione è ≥1KΩ
	Comunicazione	Interfaccia RS485/Modbus-RTU(2)
Tempo di risposta		≤400ms
Alimentatore	Voltaggio	12V o 24V
	Consumo energetico	≤1W
Resistenza all'isolamento		>100MΩ
Resistenza alla compressione		Tra ingresso/uscita e alimentazione 2.0KV/1min,50Hz
Coefficiente di temperatura		-10 °C ~ + 55 °C, ≤400 ppm / °C
Ambiente	Temperatura	Lavoro: -10 °C ~ + 55 °C Conservazione: -25 °C ~ + 70 °C
	Umidità	≤93% RH, senza condensa, nessun gas corrosivo
	Altitudine	≤2000m
Metodo di installazione		Guida TS35 o utilizzare viti per fissare l'armadio

Nota: l'uscita (1) 0 ~ 10V è adatta solo per l'alimentazione DC24V;

(2)La funzione di comunicazione è facoltativa.

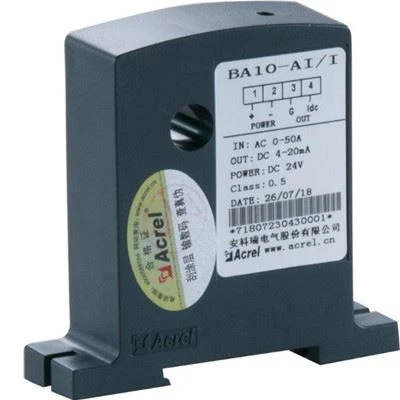

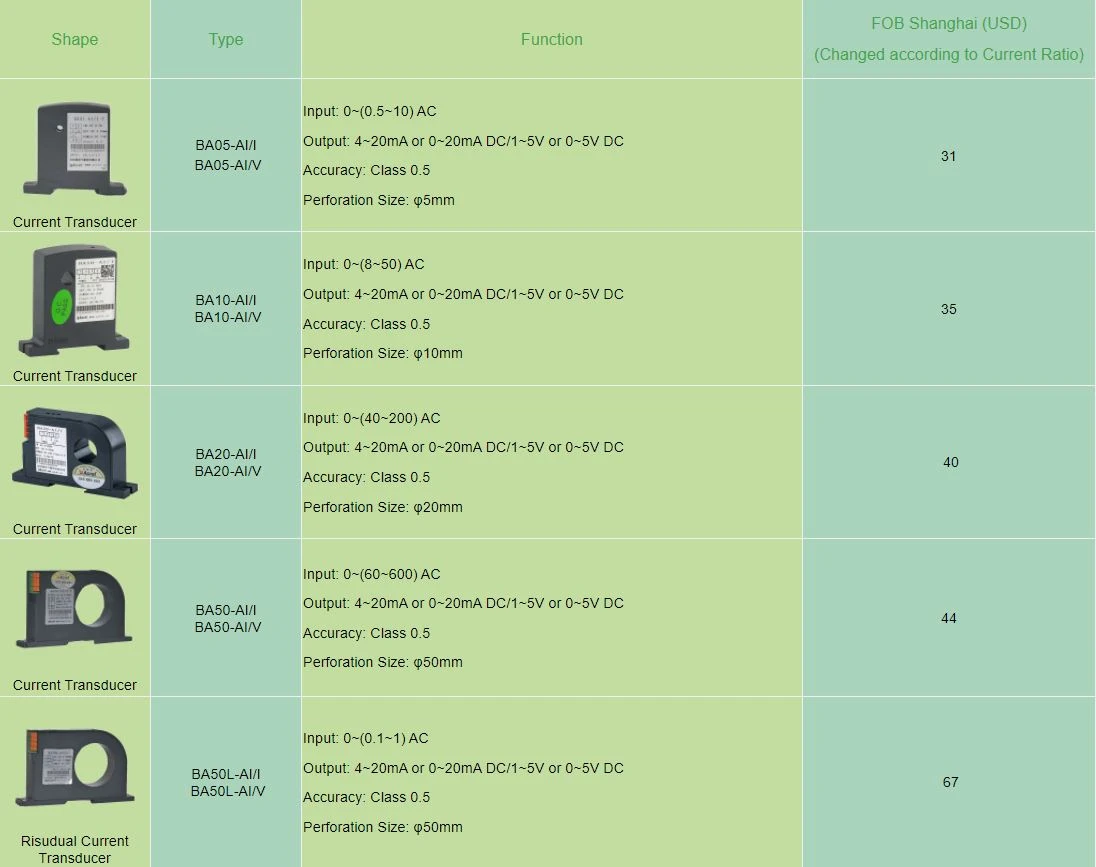

BA10-AI/I

● Applicazione: automazione industriale

●Ingresso: misurazione della corrente CA fino a 50 A

●Sovraccarico: 1,2 volte il valore valutato

●Uscita: DC 4-20mA

BA20-AI/V

● Applicazione: automazione industriale

●Ingresso: misurazione della corrente CA fino a 200 A

●Sovraccarico: 1,2 volte il valore valutato

●Uscita: DC 0-5V

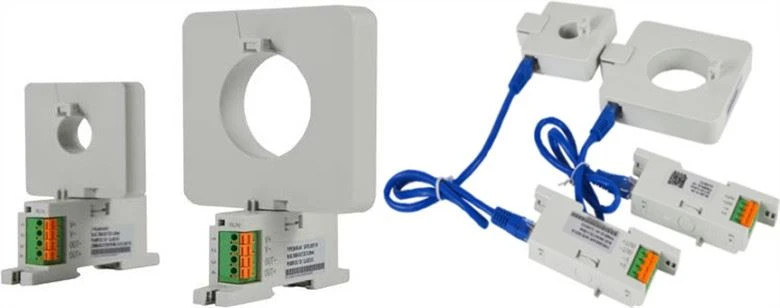

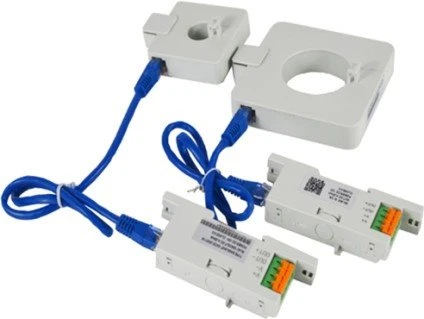

Apparenza

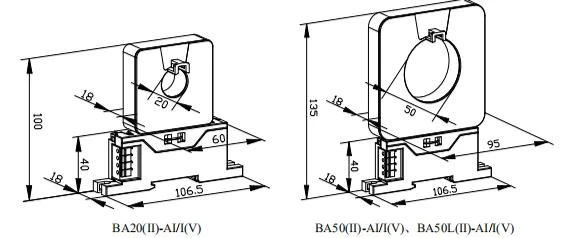

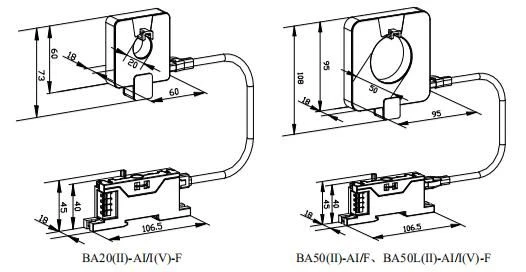

Dimensione

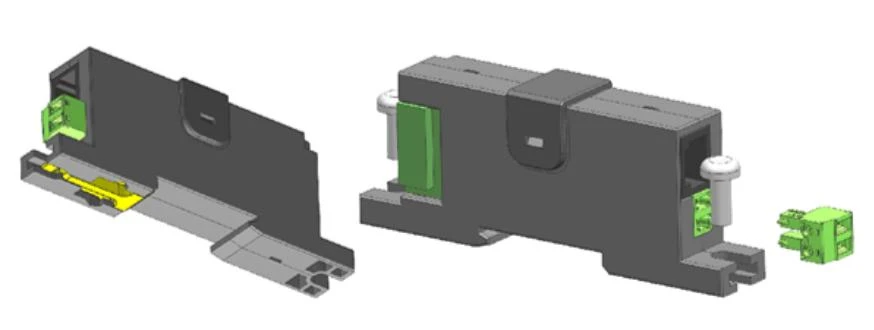

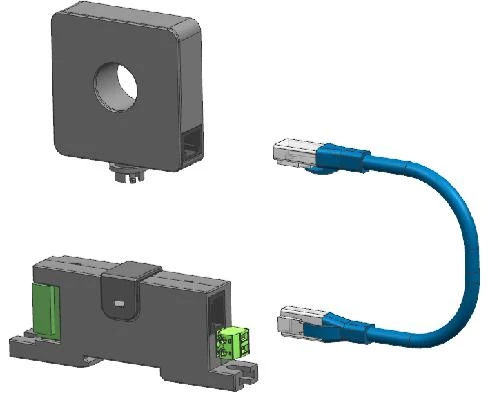

Installazione integrata

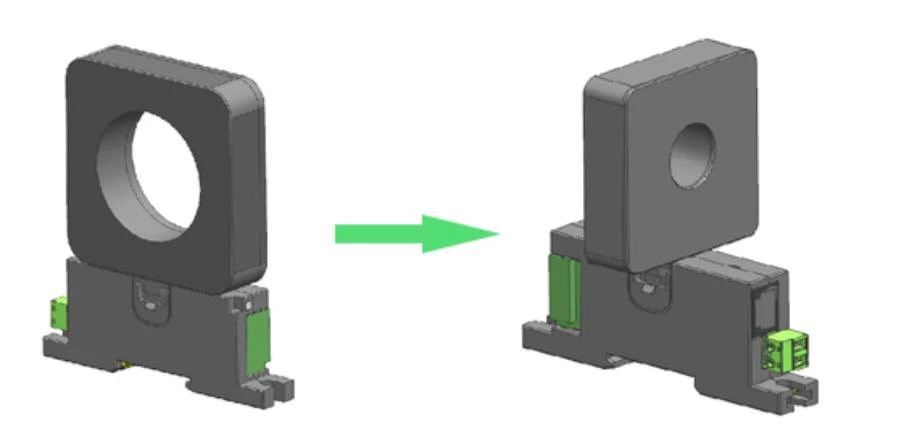

Installazione integrata, una struttura rotante può essere utilizzata nella parte perforata.

Ci sono Φ20, Φ50 di dimensioni dei fori per la tua selezione.

Il corpo principale potrebbe essere collegato allo schermo di visualizzazione per visualizzare la corrente e impostare i parametri durante l'installazione integrata (utilizzare lo schermo di visualizzazione esistente per quanto possibile)
