Descrizione

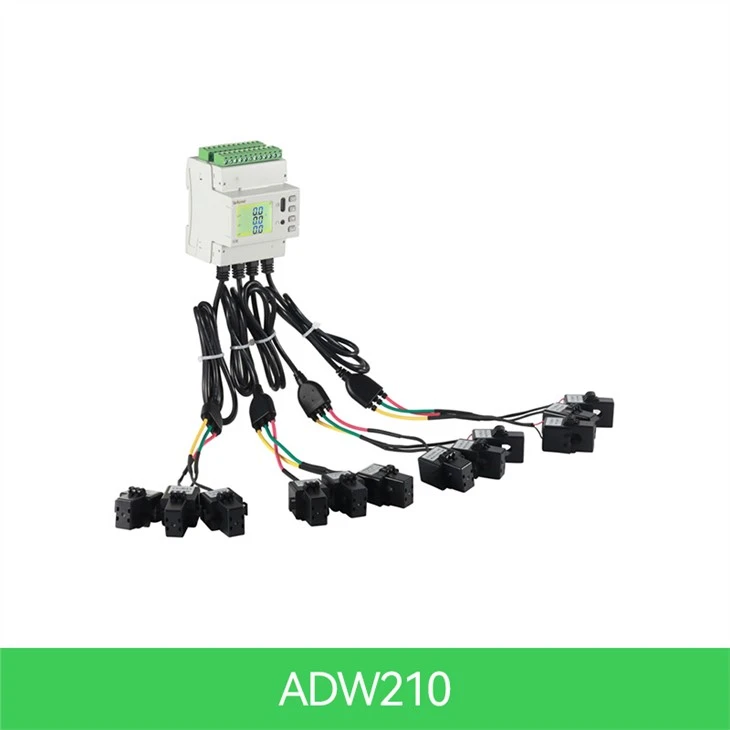

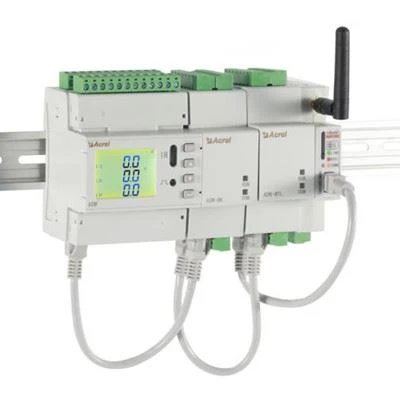

ADW210

I misuratori di potenza multi-loop di tipo ferroviario serie Acrel ADW2XX sono utilizzati principalmente per misurare i parametri elettrici completi di più circuiti trifase. È possibile collegare contemporaneamente fino a quattro ingressi di corrente a loop trifase. Può misurare tensione e corrente, potenza, fattore di potenza, angolo di fase, squilibrio, armoniche e altri parametri.

Precisione

Potenza attiva: classe 1
Potenza reattiva: classe 2

Frequenza

Gamma:50 - 60Hz

Uscita impulsiva

Uscita impulsiva attiva e uscita impulsiva reattiva

Consumo

<0.5VA(Single phase)

Dimensioni (L*W*H)

Dimensioni del pannello (L × W): 72 * 97,7 * 36 mm

Senza fili

Trasmissione su 470 MHz e distanza massima in spazio aperto 1 km; 2G; NB

Corrente di avviamento

4 libbre

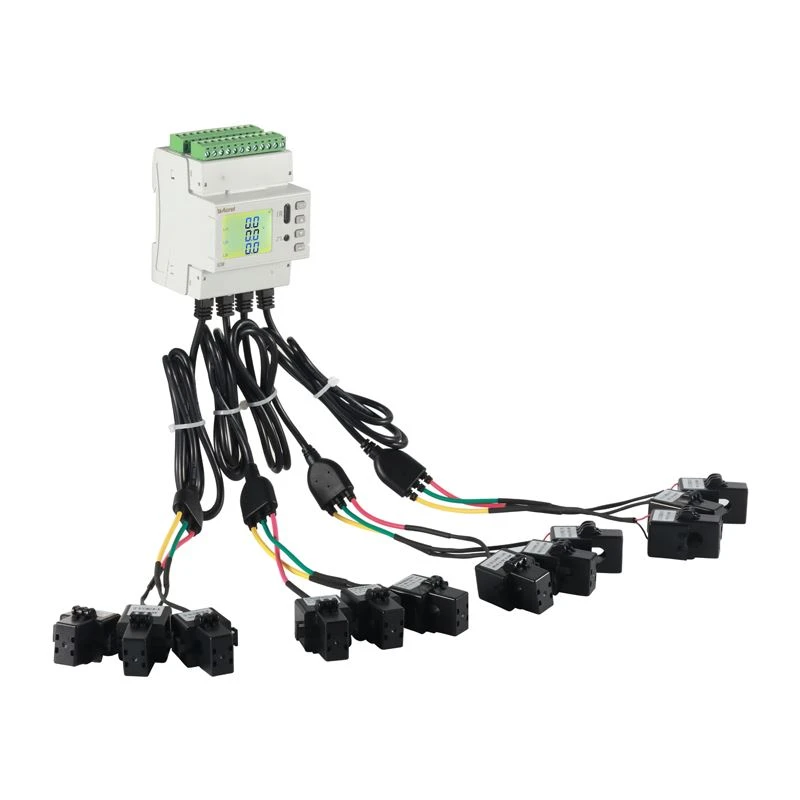

xxxx

Specificazione		3 fasi 3 fili, 3 fasi 4 fili
Voltaggio	Tensione nominale	3*220/380V
	Consumo	<0.5VA
Attuale	Corrente di ingresso	5A,100A
	Consumo	<0.5VA
Precisione	Attuale	Classe 0.5
	Potenza attiva	Classe 1
	Potenza reattiva	Classe 2
Comunicazione		RS485 (Modbus-RTU)
Umidità relativa		Inferiore o uguale al 95% (senza condensa)
Schema	LWH(millimetro)	7297.936
Temperatura	Operativo	-25~55 gradi
Temperatura	Conservazione	-40~80 gradi
Umidità		Inferiore o uguale al 95% (senza condensa)
Altitudine		<2000m

Funzione

I misuratori di potenza AC trifase multi-loop serie ADW210 Rail-type Energy Monitor sono utilizzati principalmente per la misurazione completa dei parametri elettrici di più loop trifase. Possono connettersi simultaneamente all'ingresso di corrente di un massimo di quattro loop trifase.

ADW210

●N (1, 2, 3, 4) misurazione dei parametri completamente elettrici del circuito trifase, trasformatore di corrente esterno;

●Monitoraggio della tensione/corrente trifase, della corrente a sequenza zero e della frequenza;

●Monitoraggio della potenza trifase, potenza totale (attiva, reattiva e apparente);

●Monitoraggio del fattore di potenza trifase e del fattore di potenza totale;

●Monitoraggio dell'angolo di fase tensione/corrente, grado di squilibrio tensione/corrente;

●Monitoraggio delle armoniche totali di tensione e corrente e delle 2-31 subarmoniche;

●Registrazioni estreme di tensione, corrente e potenza del mese corrente e del mese precedente;

●Corrente massima, richiesta di potenza massima e corrente in tempo reale, richiesta di potenza in tempo reale;

●200 registrazioni di eventi, registrazione dell'azione DIDO;

●Supporta sovratensione, sovracorrente, guasto di fase, collegamento DI e altre uscite di allarme;

●4-impostazione del fuso orario 14-;

●Energia elettrica a quattro quadranti, statistiche sull'energia elettrica multi-tariffa di 12- mesi;

●31 giorni di congelamento dell'energia elettrica a quattro quadranti e multi-tariffa, misurazione diretta e inversa dell'energia elettrica;

●Ingresso interruttore bidirezionale, uscita interruttore bidirezionale, comunicazione RS485, uscita impulso attiva (è possibile commutare il loop corrispondente).

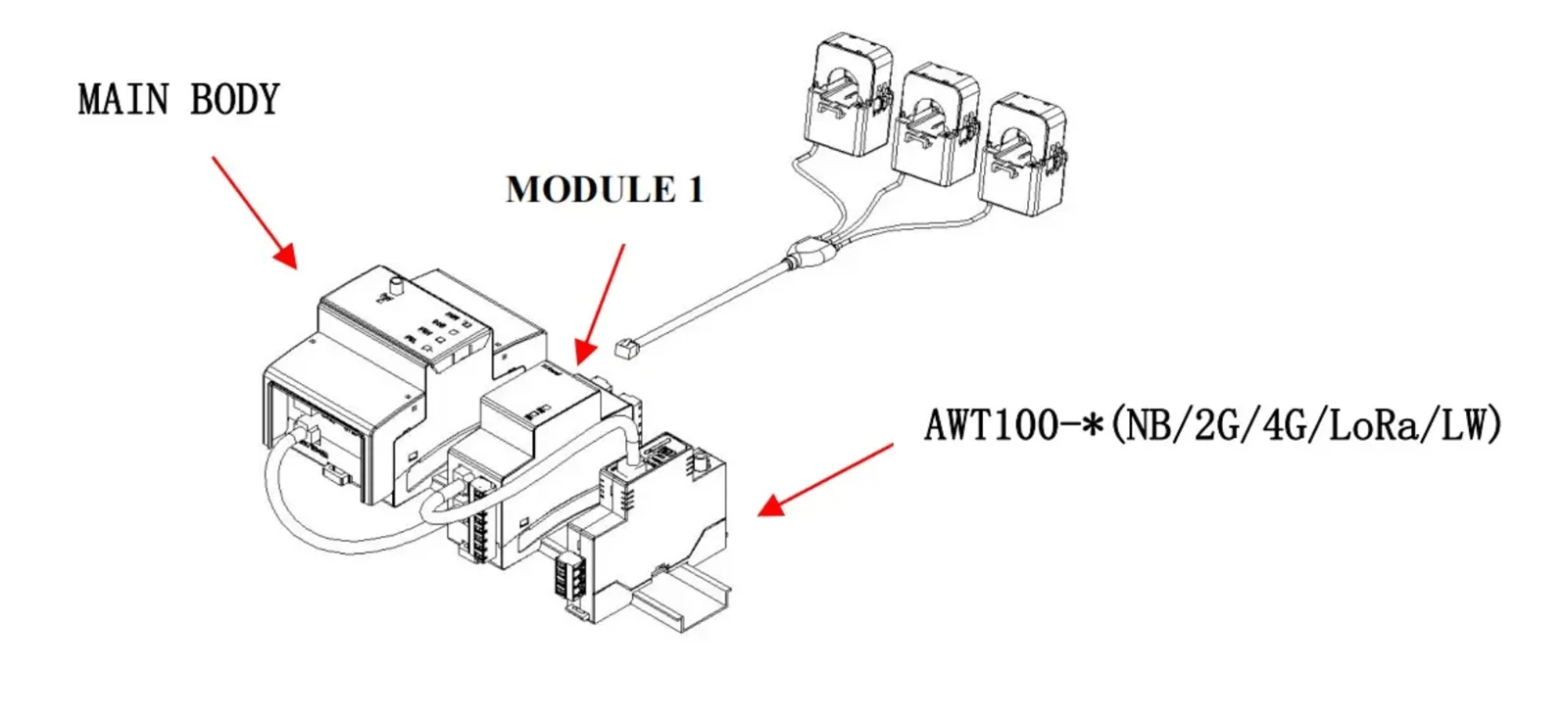

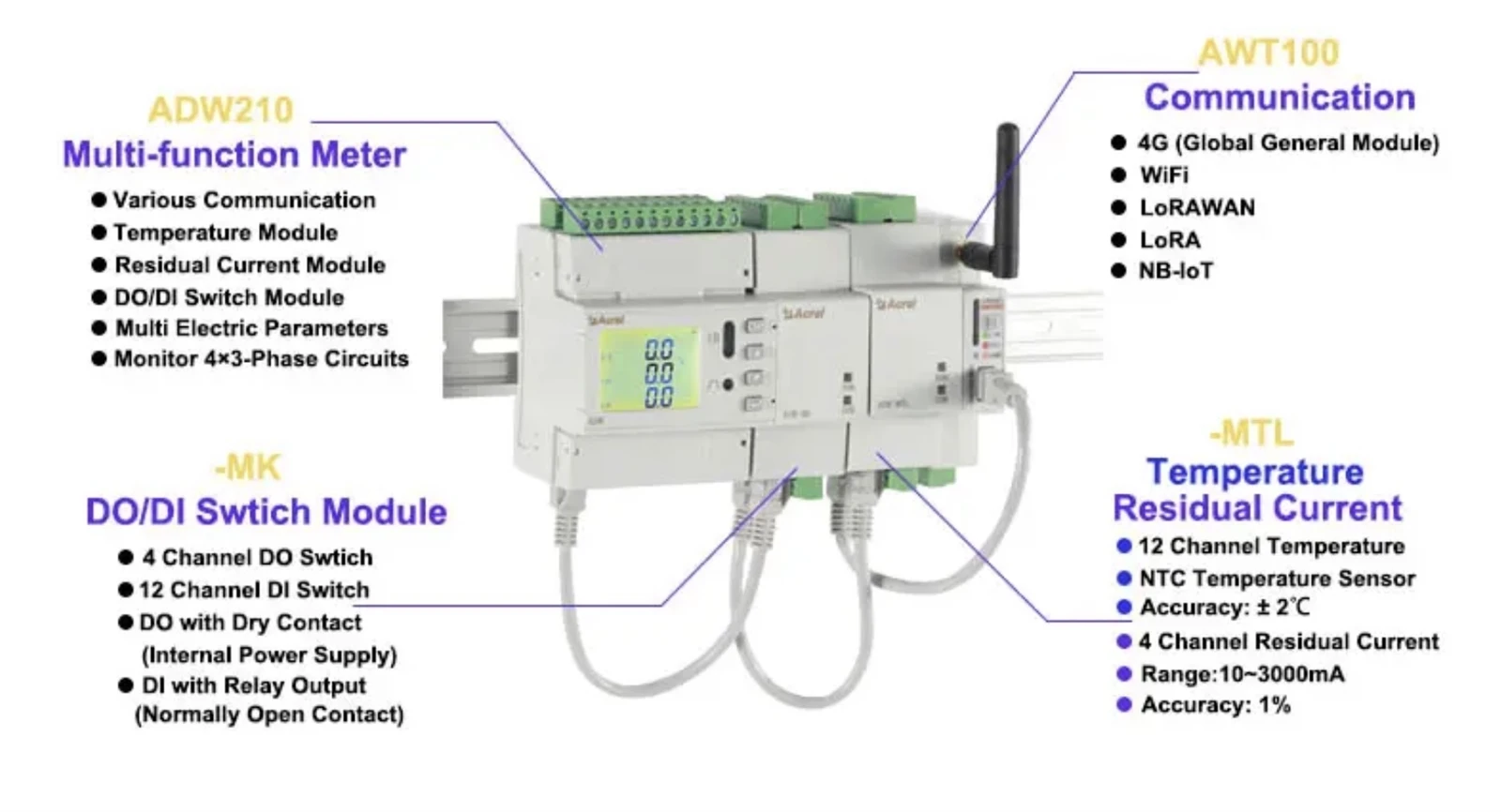

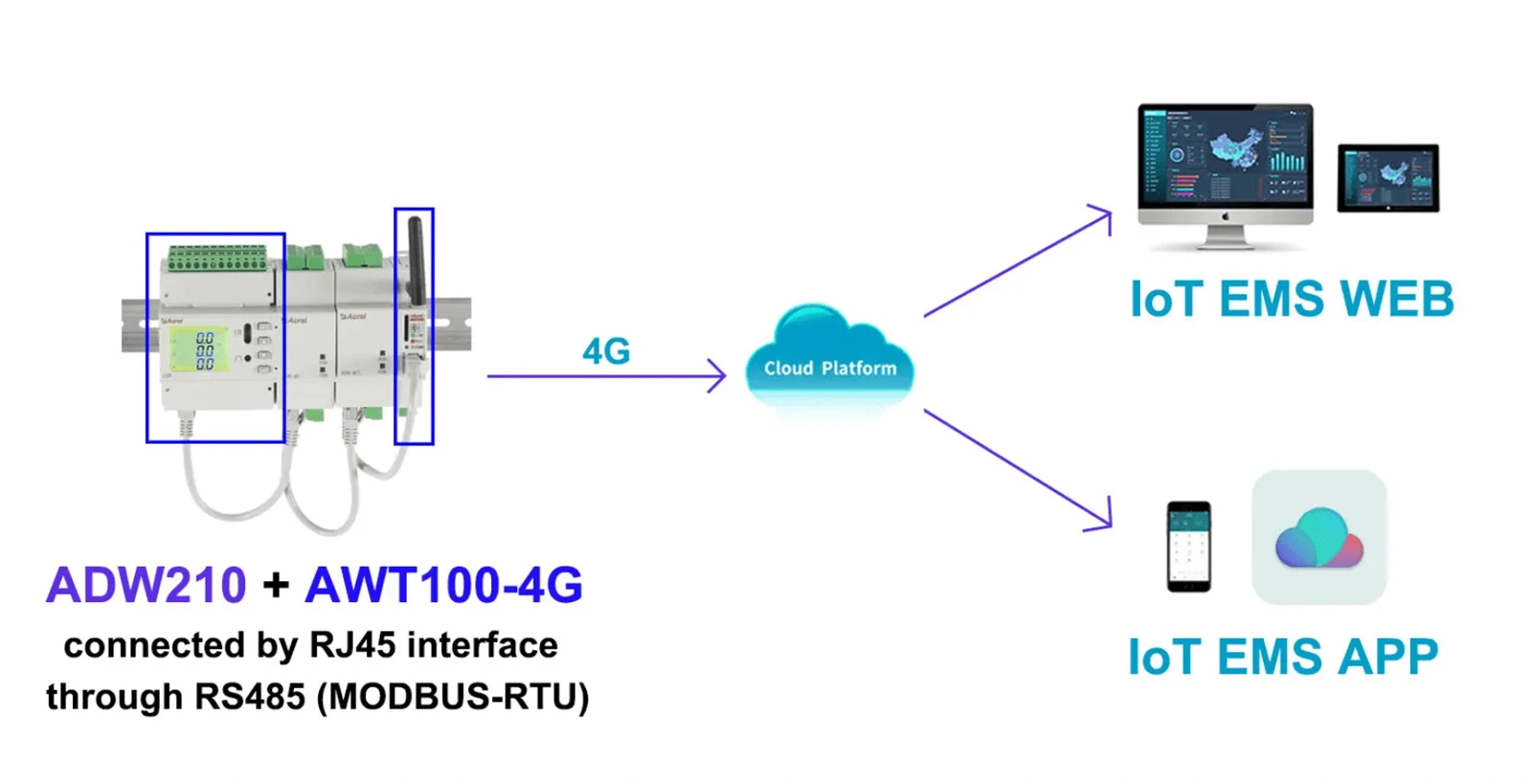

Modulo di comunicazione espanso --- AWT100:

●AWT100

● 4G (modulo generale globale)

● Wi-Fi

● LoRaWAN

● LoRa

● NB-IoT

Modulo espanso	Descrizione
Modulo di comunicazione AWT100	4G (modulo generale globale)
	4G (modulo sudamericano)
	LoRaWAN (868 MHz, 923 MHz)
	LoRa (460~510 MHz)
	NB-IoT

EspansoModulo di misurazione della temperatura e della corrente residua del cavo --- MTL

●MTL

● Misurazione della temperatura: -20 gradi ~+100 gradi

● Misurazione della corrente residua: 10~3000 mA

● Precisione: Temperatura: ± 2 gradi; Corrente residua: 1% (Classe 1)

product-482-408

Modulo espanso	Descrizione
-Temperatura MTC & Corrente residua Modulo di misurazione	Misurazione della temperatura	-20 grado ~+100 grado
	Misurazione della corrente residua	10~3000mA
	Precisione	Temperatura: ± 2 gradi; Corrente residua: 1% (Classe 1)
	Alimentazione elettrica	DC 12V; consumo: inferiore o uguale a 1W; interfaccia RJ45
	Comunicazione	Interfaccia RJ45; MODBUS-RTU (comunicazione con il corpo principale)

EspansoModulo funzione extra interruttore DO/DI --- MK

●MK

● 12 canali DI (ingresso digitale)

● DO a 4 canali (uscita digitale)

product-482-408

Modulo espanso	Descrizione
-Modulo interruttore MK	12 × DI (ingresso)	Ingresso a contatto pulito con alimentazione integrata
	4 × DO (uscita)	Contatto di uscita normalmente aperto del relè; classificazione AC 250V/3A, DC 30V/3A
	Alimentazione elettrica	DC 12V; consumo: inferiore o uguale a 1W; interfaccia RJ45
	Comunicazione	Interfaccia RJ45; MODBUS-RTU (comunicazione con il corpo principale)
