Descrizione
Il misuratore di energia trifase wireless Acrel viene utilizzato principalmente per misurare tre fasi di energia attiva su reti a bassa tensione. Questo contatore di energia wireless vanta vantaggi tra cui dimensioni compatte, alta precisione e funzionalità avanzate. Secondo diverse esigenze.
Ci sono molte funzioni di comunicazione come comunicazione RS485, 2G, NB, 4G, WiFi aggiungendo la nuova modalità di campionamento della corrente utilizzando un trasformatore esterno. Può essere installato in modo flessibile nella scatola di distribuzione per soddisfare i requisiti di misurazione dell'energia elettrica, supervisione del funzionamento e della manutenzione o monitoraggio della potenza per diverse regioni e carichi diversi.

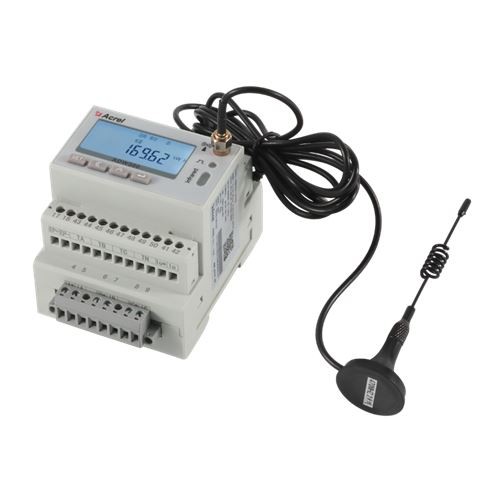

Aspetto esteriore
 |  |  |
Con l'aumento delle tecnologie LPWAN (Wide Area Network) a bassa potenza, come i dispositivi LoRa di Acrel e il protocollo aperto LoRaWAN, le nuove soluzioni di misurazione intelligente dell'elettricità si stanno rivelando un'alternativa convincente ad altre opzioni di connettività sia per l'Internet delle cose (IoT). ) reti e applicazioni smart grid. I contatori di energia Lora/LoRaWAN consentono l'acquisizione delle letture dei contatori di energia e la trasmissione di dati su diversi chilometri per l'aggregazione.
Parametri
Ingresso di tensione | Tensione nominale | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Riferimento frequenza | 50 Hz | |
Consumo | <0.5va(each> | |
Ingresso corrente | Corrente di ingresso | 3×1(6)A; 3×1(6)A（ADW300W, 3×20(100)A（ADW300W） |
Avvia corrente | 1‰Ib (Classe0.5S), 4‰Ib(Classe1) | |
Consumo | <1va(each> | |
Potenza ausiliaria | Alimentazione elettrica | AC85~265V |
| Consumo di energia | <> | |
Prestazioni di misurazione | Standard | CEI62053-22:2003, CEI62053-21:2003 |
Energia attiva precisione | Classe0.5S（ADW300）, Classe1（ADW300W） | |
Temperatura precisione | ±2 gradi | |
Polso | Larghezza dell'impulso | 80±20 ms |
Impulso costante | 6400 imp/kWh, 400 imp/kWh | |
Comunicazione | senza fili | La trasmissione su 470MHz e la distanza massima in spazio aperto è di 1 km; 2G; NB;4G |
Infrarossi comunicazione | Il baud rate costante è 1200 | |
Interfaccia | RS485(A,B) | |
Modalità di connessione | Conduttori a doppino intrecciato schermati | |
Protocollo | MODBUS-RTU |
Descrizione della funzione
Funzione | Descrizione della funzione | La funzione fornisce |
Modalità display | LCD | ■ |
Misurazione dell'energia | kWh attivo(positivo e negativo), quadrante reattivo energia di potenza | ■ |
Misurazione elettrica | U,I, P,Q,S,PF,F | ■ |
Funzione armonica | THDv, Harmonicon 2nd-31st | ■ |
Uscita a impulsi | Uscita a impulsi attiva | ■ |
Grado di squilibrio trifase | Squilibrio di tensione, squilibrio di corrente | ■ |
Misura della temperatura | La temperatura di A/B/C/N（Configurazione alternativa: T） | □ |
DI/DO | 4DI,2DO（Configurazione alternativa: K） | □ |
Dopo la corrente | Unidirezionale dopo la corrente（Configurazione alternativa:L） | □ |
Display a LED | Display a LED a impulsi | ■ |
Trasformatore di corrente esterno | Trasformatore di corrente di tipo aperto esterno (Figurazione alternativa: W) | □ |
Parametro elettrico | Sottotensione, sottocorrente, sovracorrente, sottocarico, ecc | ■ |
Comunicazione | Comunicazione a infrarossi | ■ |
RS485（Configurazione alternativa: C） | □ | |
Trasmissione wireless a 470 MHz (Figurazione alternativa: LR) | □ | |
GPRS（Configurazione alternativa:2G） | □ | |
NB-IOT（Configurazione alternativa: NB） | □ | |
4G（Configurazione alternativa:4G） | □ |
( ■ entro □ facoltativo )
Dimensioni
Dimensione del trasformatore di corrente residua
Specifiche | Valutazione attuale | Diametro interno Φ mm | Diametro esterno Φ mm | Il peso |
AKH-0.66L45 | 16-100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100-250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250-400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400-800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800-1500A | 200 | 240 | 1.94 |
Supporti tecnici professionali e macchine per la lavorazione
Quotazione
(contattaci per conoscere il prezzo della versione WiFi/4G)
