Applicazione
Il dispositivo di monitoraggio dell'isolamento del sistema IT medicale e il sistema di localizzazione dei guasti sono adatti per la sala operatoria ospedaliera, l'unità di terapia intensiva (CCU) e altri luoghi importanti e possono fornire un luogo sicuro per tali soluzioni di alimentazione continue e affidabili.
Struttura
Funzioni principali
1) Schema di connessione primario e visualizzazione della distribuzione dei campi
2) Acquisizione e visualizzazione dei dati in tempo reale
3) Allarme di guasto
4) Impostazione e richiesta dei parametri remoti

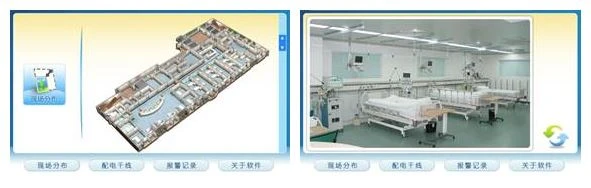

5) Display grafico
Visualizzare lo stato di isolamento, lo stato del carico e la temperatura del trasformatore di isolamento di ciascun set di sistemi di alimentazione isolati in forma di grafico.
Selezione dei prodotti
1) Trasformatore di isolamento medico serie AITR
 | ◆ Trasformatori isolanti per sistemi informatici medicali ◆ Doppio trattamento isolante, strato schermante elettrostatico ◆ Sensore di temperatura PT100 ◆ Potenza nominale: 3.15... 10KVA ◆ Marchio CE |
2) AIM-M10 Monitor di isolamento intelligente medico
 | ◆ Monitoraggio dell'isolamento per sistemi IT medicali ◆ Monitoraggio del carico e della temperatura del trasformatore di isolamento ◆ Monitoraggio della disconnessione del dispositivo ◆ Indicatori LED: on, isolamento, sovraccarico, sovratemp ◆ Un'uscita relè di allarme ◆ Pulsante Test ◆ Uno RS485, MODBUS-RTU |
3) AIM-M100 Monitor di isolamento intelligente medico
 | ◆ Monitoraggio dell'isolamento per sistemi IT medicali ◆ Monitoraggio del carico e della temperatura del trasformatore di isolamento ◆ Monitoraggio della disconnessione del dispositivo ◆ Indicatori LED: on, isolamento, sovraccarico, sovratemp ◆ Due uscite relè di allarme ◆ Pulsante Test ◆ Uno RS485, MODBUS-RTU |
4) AIM-M200 Monitor di isolamento intelligente medico
 | ◆ Monitoraggio dell'isolamento per sistemi IT medicali ◆ Monitoraggio del carico e della temperatura del trasformatore di isolamento ◆ Monitoraggio della disconnessione del dispositivo ◆ Indicatori LED: on, isolamento, sovraccarico, sovratemp ◆ Due uscite relè di allarme ◆ Pulsante Test ◆ Posizione del guasto dell'isolamento ◆ RS485 (MODBUS-RTU) + CAN (protocollo personalizzato) |
5) AID10 Allarme e strumento di visualizzazione
◆ Monitoraggio remoto
◆ Indicatori LED: on, isolamento, sovraccarico, overtemp
◆ Pulsante Disattiva audio
◆ Pulsante Test
◆ Alimentazione: DC24V
◆ RS485, MODBUS-RTU
6) AID120 Allarme e strumento di visualizzazione
 | ◆ Monitoraggio remoto ◆ Indicatori LED: on, isolamento, sovraccarico, overtemp ◆ Pulsante Disattiva audio ◆ Pulsante Test ◆ Alimentazione: DC24V ◆ RS485, MODBUS-RTU |
7) AID150 Allarme e strumento di visualizzazione
 | ◆ Monitoraggio remoto ◆ Indicatori LED: on, isolamento, sovraccarico, overtemp ◆ Pulsante Disattiva audio ◆ Pulsante Test ◆ Alimentazione: DC24V ◆ RS485, MODBUS-RTU |
8) ACLP10-24 DC Alimentazione
 | ◆ Alimentazione alla serie AID ◆ Ingresso AC 220V, uscita DC 24V ◆ Trasformatore lineare completamente isolato ◆ Indicatore di accensione |
9) Generatore di segnale ASG150
 | ◆ Generazione del segnale di localizzazione dei guasti ◆ Rilevamento della disconnessione L1 e L2 ◆ Indicatori LED: On, Comm, L1, L2, Guasto ◆ CAN bus, protocollo personalizzato ◆ Alimentazione: DC24V |
10) AIL150-4/-8 Localizzatore di guasti di isolamento
| ◆ Posizione dei guasti di isolamento nei sistemi IT CA ◆ AIL150-4: 4 canali di misura ◆ AIL150-8: 4 canali di misura ◆ Indicatori LED: On, Comm, L1 ... L8 ◆ CAN bus, protocollo personalizzato ◆ Alimentazione: DC24V |
Soluzione tipica

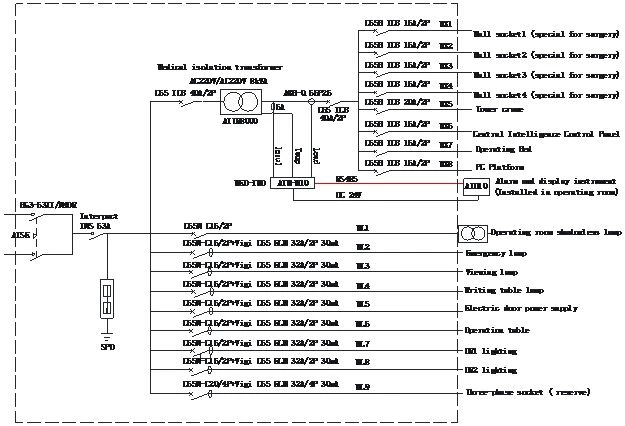

1) Set di quattro pezzi

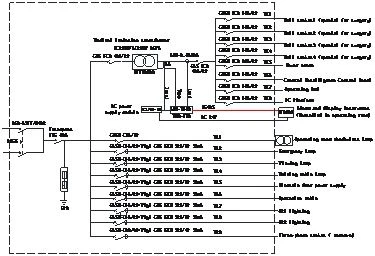

2) Set di cinque pezzi

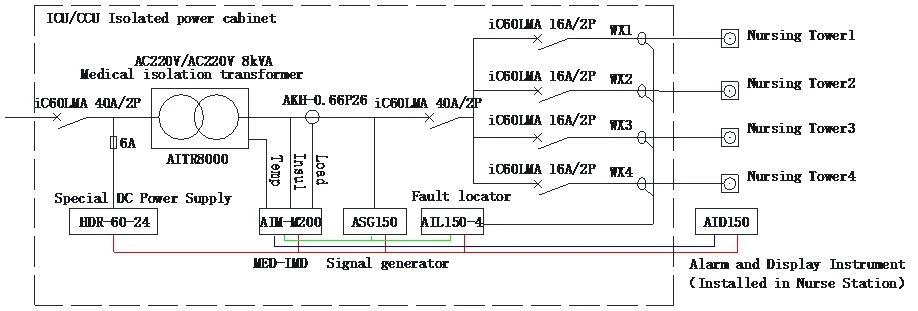

3) Set di sette pezzi

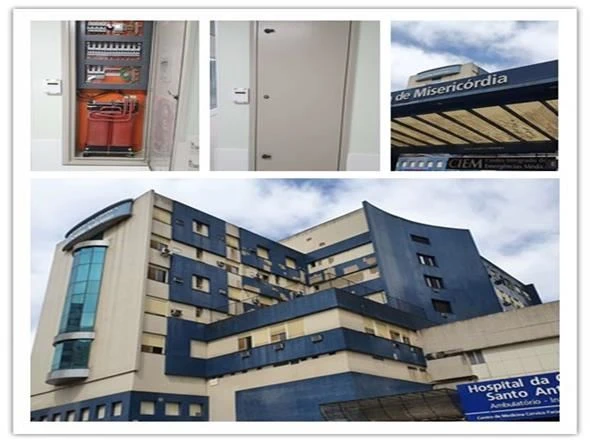

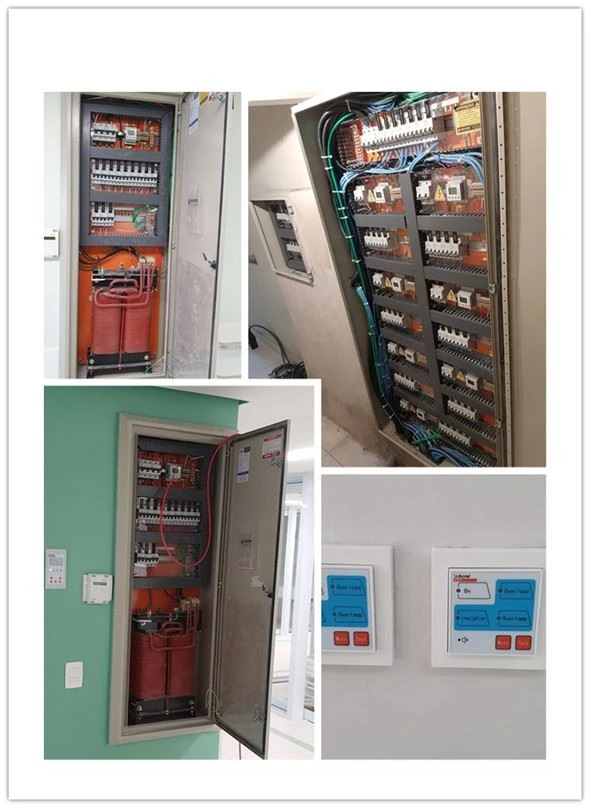

Foto sul sito
