Descrizione

Il modulo di conversione dati AWT100 raccoglie le informazioni sullo stato dell'apparecchiatura locale tramite RS{1}}Modbus RTU e quindi trasmette le informazioni all'apparecchiatura terminale, al server, alla piattaforma cloud, ecc. Tramite trasmissione wireless o cablata, in modo da realizzare l'interconnessione wireless. Gli utenti non hanno bisogno di ristabilire la struttura della rete di comunicazione, più conveniente e riduce i costi.

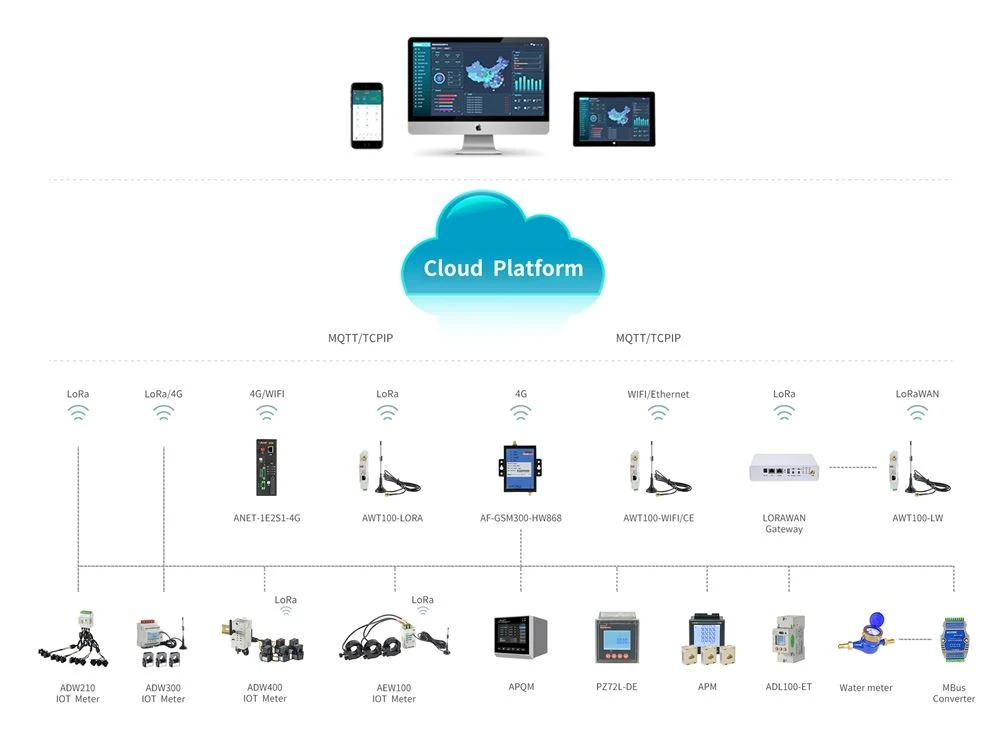

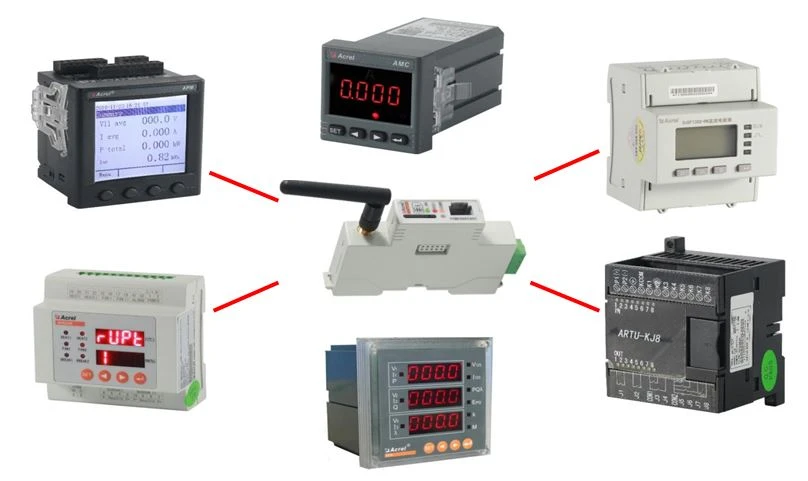

Vari metodi di comunicazione e prezzi più convenienti fanno dell'AWT100 uno dei prodotti popolari di Acrel, di dimensioni più ridotte e più facile da installare. La porta RS485 e i protocolli MQTT consentono all'AWT100 di caricare sulla piattaforma i dati di qualsiasi contatore di energia Acrel.

Parametro

Modalità di comunicazione: 2G, 4G, Nb IoT, Lora, lorawan, Wi-Fi, CE, DP

Avanzare: 1) Dimensioni ridotte, facile da installare

2) Basso costo

Protocolli di comunicazione multipli:

1) Protocollo wireless per un uso sicuro dell'energia elettrica;

2) Protocollo wireless prepagato;

3) Protocollo MQTT;

4) Modalità generale (copia a rotazione, rapporto periodico);

5) Modalità di trasmissione trasparente;

6) Personalizzazione del protocollo speciale

Metodo di connessione

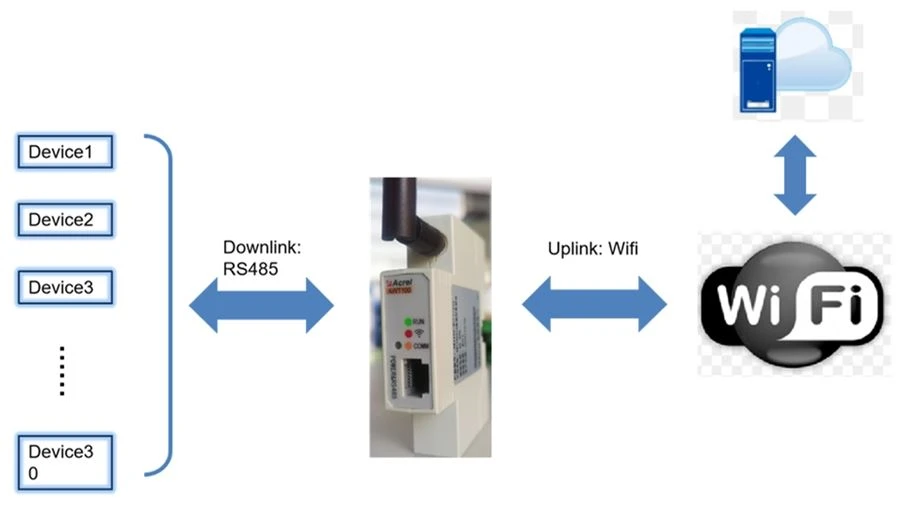

Figura 1 Uplink WIFI

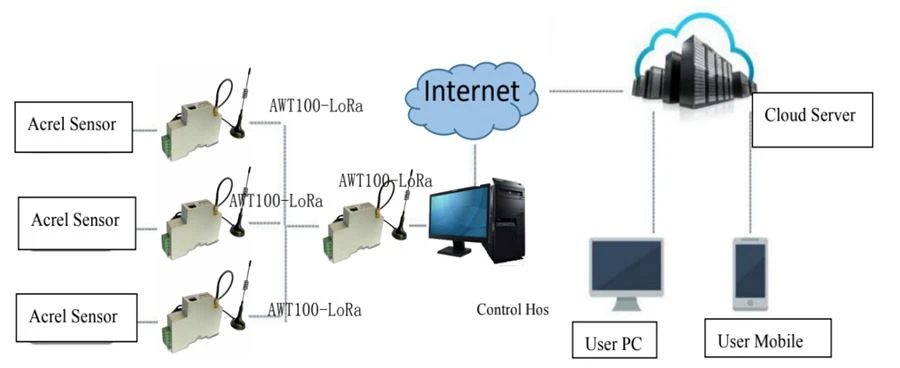

Figure2 Uplink Lor

Modulo di alimentazione

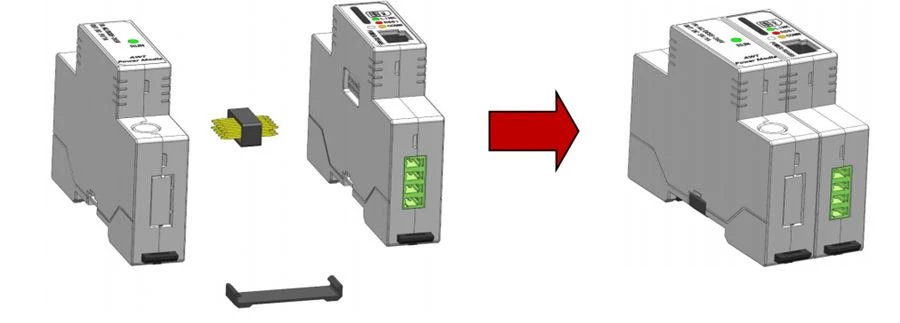

L'interfaccia laterale viene utilizzata per il terminale di comunicazione wireless AWT100 per fornire alimentazione tramite il modulo di alimentazione AWT100-POW AC/DC220V. Il terminale di comunicazione wireless AWT100 è collegato al modulo di alimentazione AWT100-POW tramite pin e fissato insieme da una fibbia.
