Panoramica
BD-4E Cavo trifase 4-I trasmettitori digitali multi-parametri elettrici trasmettono il valore kWh del sistema di alimentazione elettrica in un impulso lineare elevato. Ha un'interfaccia di comunicazione RS485, adotta il protocollo Modbus ed esporta corrente trifase, tensione, potenza attiva, potenza reattiva, frequenza, fattore di potenza, energia reattiva di energia attiva e così via. Uscita a impulsi di energia elettrica a due canali opzionale analogica a 1 ~ 4 canali.
Funzione
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)D | BD-3(4)E | ||
Fase e cablaggio | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Ingresso | Voltaggio | Diretto LL | Fino a 480 V CA | ||||
LN diretto | Fino a 276 V CA | ||||||
Con PT esterno | ○ | ○ | ○ | ○ | ○ | ||
Attuale | Diretto | Fino a 5 A CA | |||||
Con CT esterno | ○ | ○ | ○ | ○ | ○ | ||
Produzione | Valore normale | CC:4-20mA,0-20mA, 0-5V, 0-10V, e così via | |||||
Resistenza al carico | Uscita in corrente Inferiore o uguale a 600Ω Uscita in tensione Maggiore o uguale a 1000Ω | ||||||
Contenuto ondulato | <0.5% peak=""> | ||||||
Misurare | Voltaggio | □ | — | — | □ | ||
Attuale |
| — | — | □ | □ | □ | |
Potenza attiva/reattiva | — | — | — | — | □ | □ | |
Potere apparente | — | — |
| — | □ | □ | |
Fattore di potenza | — | — | R | — | □ | ||
Frequenza |
| □ | □ | ||||
Misurazione dell'energia | ± KWh | — | — | — | — | — | ○ |
Classe di precisione | 0,5 percento | ||||||
Comunicazione | Interfaccia: RS485 Protocollo: Modbus-RTU |
|
| — |
|
|
|
Uscita analogica | CC 0-5V,0-10V,0-20mA,{3}}mA | ||||||
Uscita a impulsi | |||||||
Dimensioni (mm) | Alloggiamento (LxAxP) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Potenza ausiliaria | 85-265V CA/CC, 24 V CC, 48 V CC | ||||||
Temperatura | Operazione | -10 a 55 gradi | |||||
Magazzinaggio | -25 a 70 gradi | ||||||
Umidità | Fino al 95 percento, senza condensa | ||||||
Installazione | (Rail)DIN35 fissaggio su armadio con viti | ||||||
Standard | GB/T 13850 | ||||||
'○': Sì '—' No '
' Facoltativo

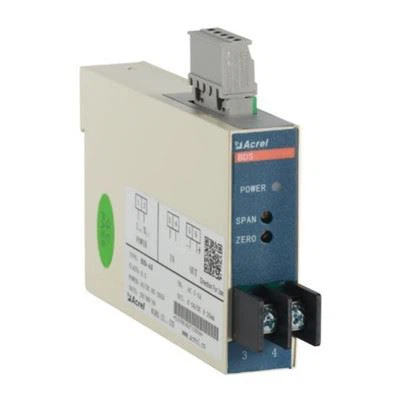

 | BD-3Trasduttore di corrente trifase serie I3 ● Applicazione: automazione industriale ● Ingresso: misurazione della corrente CA fino a 200 A ● Sovraccarico: 1,2 volte il valore nominale ● Uscita analogica CC 0-5V/0-10V/0-20mA/4-20mA |
Trasduttore di corrente monofase serie BD-AI ● Applicazione: automazione industriale ● Ingresso: corrente alternata ● Sovraccarico: 1,2 volte il valore nominale ● Uscita analogica CC 0-5V/0-10V/0-20mA/4-20mA |  |

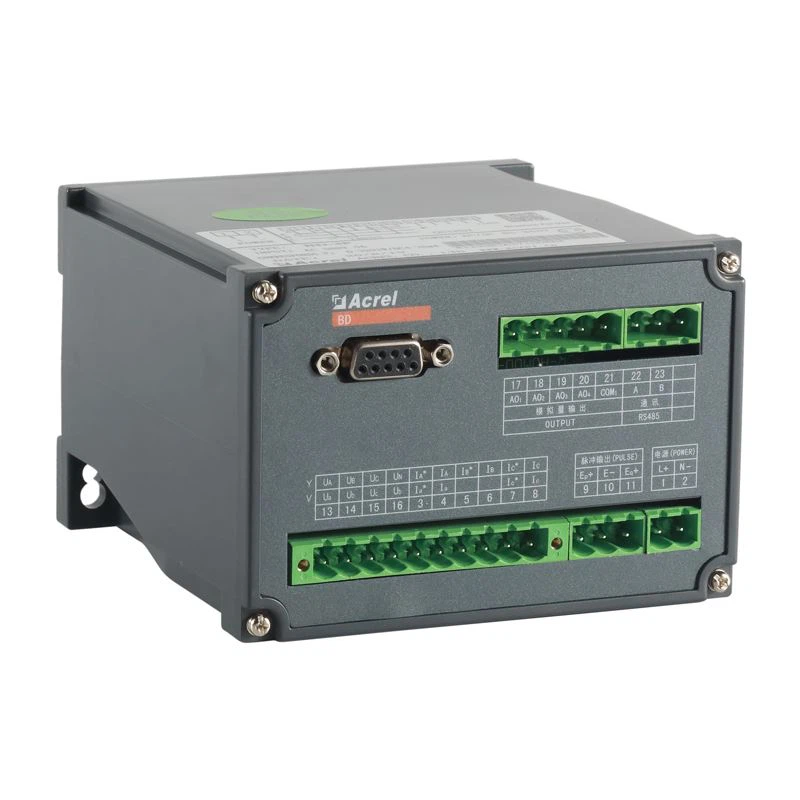

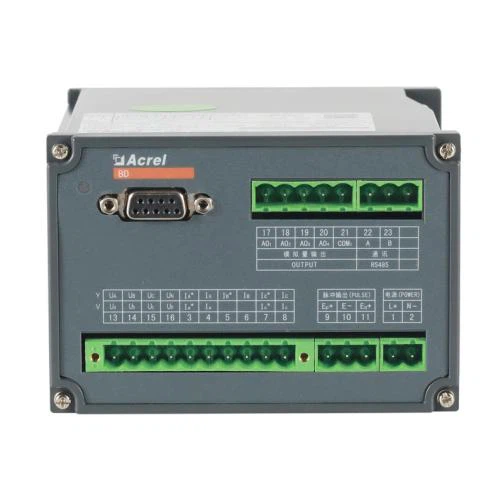

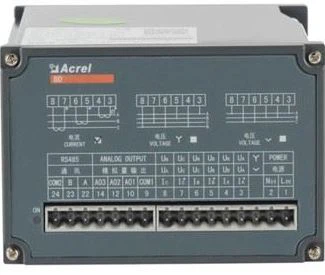

Aspetto esteriore
Dimensione

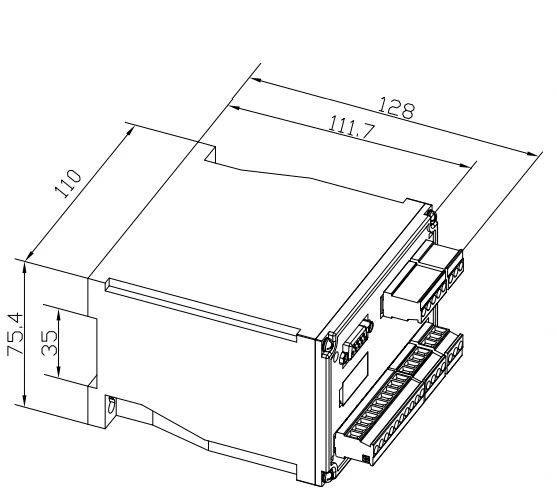

(L*W*H: 128*110*75.4)
Installazione
Per esempio. Il segnale di ingresso è AC 100V 5A, 4-canale che trasmette la relazione corrispondente all'uscita
| Uscita di trasmissione | Oggetto di misura | Relazione corrispondente |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | io | 4-20mA 对应 0-5A |
AO4 | PF | 4-20mA 对应 0-1 |
