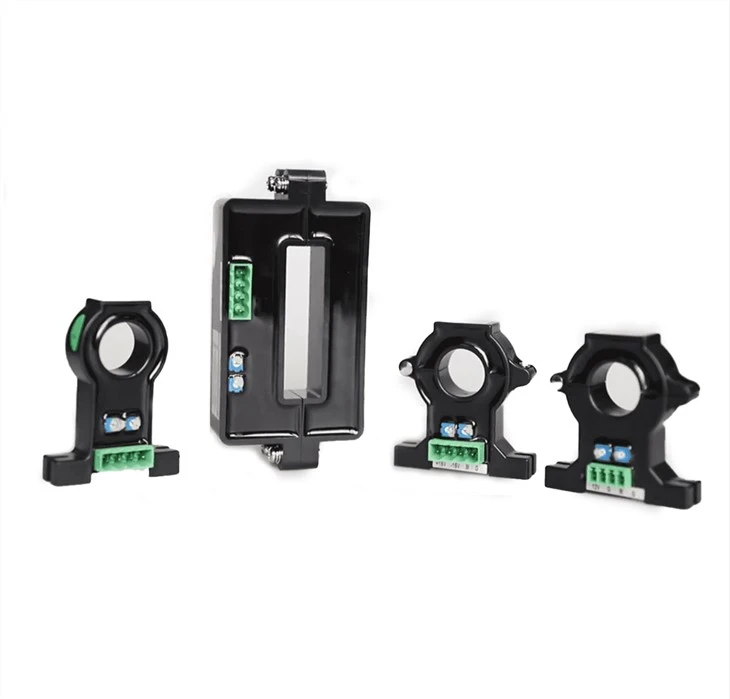

Sensore Acre Hall
Acrel Electric è una società quotata focalizzata sulla produzione diSensore Hall. Nel settore Hall, l'azienda dispone di centinaia di modelli per soddisfare le diverse esigenze. Che si tratti di un trasformatore di tipo aperto facile da installare, di un trasformatore di tipo chiuso ad alta precisione o di un trasformatore di corrente di dispersione CC, l'ampia gamma di scenari applicativi è ampiamente apprezzata dai clienti di tutto il mondo.
Tipo di sensore Hall
I sensori di corrente Hall sono ampiamente applicabili per l'acquisizione e il controllo di feedback dei segnali di corrente nel monitoraggio della corrente, nell'applicazione della batteria, nell'inverter, nella gestione dell'energia solare, nell'armadio a corrente continua, nell'azionamento del motore CC, nella galvanica, nella saldatura, nel convertitore di frequenza, nei servosistemi di controllo dell'UPS.

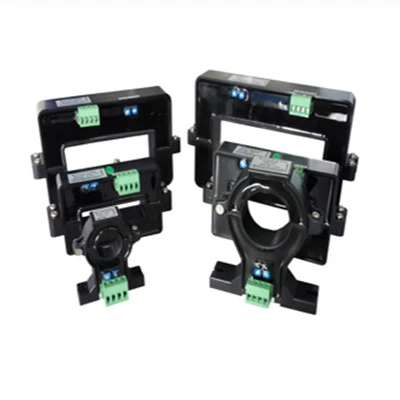

Sensore di corrente di Hall ad anello aperto diviso
1. Maggiore precisione
2. Se il budget è basso, è possibile dividere il tipo, facile da installare
3. Ingresso nominale: 20 A-20000A
4. L'uscita potrebbe essere varia, l'uscita nominale potrebbe essere 4 V/5 V/20 mA/4-20 mA
Sensore di corrente di Hall ad anello aperto chiuso
1. Maggiore precisione
2. Se il costo è basso, potrebbe essere fatto per dividere il tipo, facile da installare
3. Ingresso nominale: 20 A-20000A
4. L'uscita potrebbe essere varia, l'uscita nominale potrebbe essere 4 V/5 V/20 mA/4-20 mA

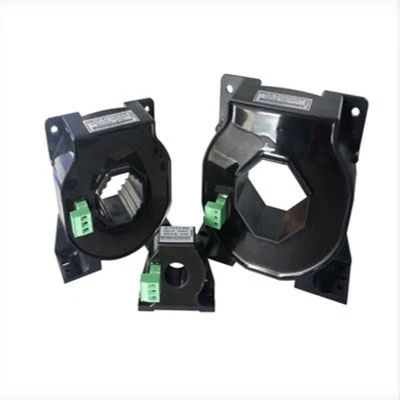

Sensore di corrente di Hall ad anello chiuso
1. Maggiore precisione
2. Ingresso nominale: 10 A-2000A
3. Tempo di risposta veloce: inferiore o uguale a 1us
4. Larghezza di banda: minore o uguale a 100 kHz

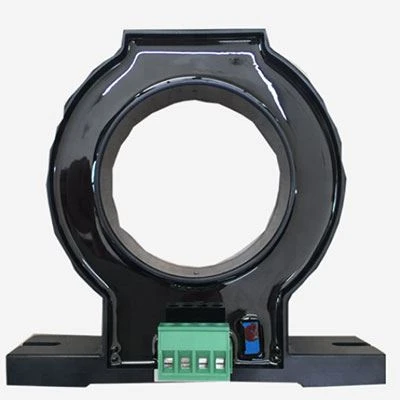

Sensore di corrente di dispersione CC
1. Maggiore precisione
3. Ingresso nominale: 10 mA ~ 1 A
4. L'uscita potrebbe: 5 V
5. Alimentazione ausiliaria: ± 15 V
Applicazione
Il sensore Acrel Hall presenta i vantaggi di elevata precisione, dimensioni ridotte e installazione conveniente. È un prodotto elettrico altamente conveniente. Diversi metodi di installazione e rapporti di uscita avanzati consentono ai clienti Acrel di trovare qualsiasi sensore desiderassero.

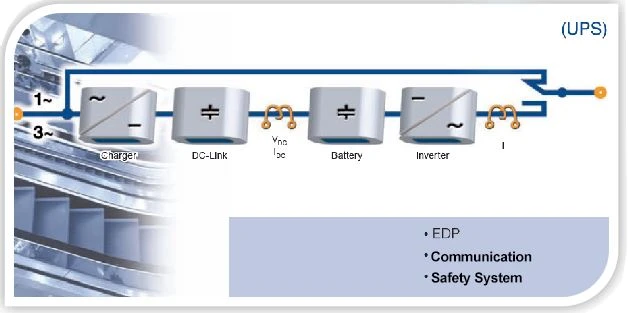

1. Alimentazione ininterrotta
In UPS Power System, un sensore Hall ad anello chiuso viene utilizzato per misurare la corrente di uscita. Il controller dell'UPS esegue il controllo del feedback basato su questa corrente per garantire il normale funzionamento dell'alimentazione dell'inverter. Grazie alla sua elevata velocità di risposta, è particolarmente adatto per gruppi di continuità nei computer.
Specifiche a circuito chiuso Acrel: AHBC-LTA, AHBC-LT1005, AHBC-LF.
2. Energia solare, energia eolica
I sensori di corrente Hall hanno una vasta gamma di applicazioni in armadi CC fotovoltaici, inverter fotovoltaici, inverter di energia eolica e altre occasioni. Il terminale di misura utilizzerà il sensore Hall ad anello aperto: serie AHKC-BS, AHKC-E, AHKC-F, AHKC-K. Il terminale di controllo utilizzerà un sensore Hall ad anello chiuso: serie AHBC-LTA, AHBC-LT1005, AHBC-LF.
3. Caso applicativo dell'armadio CC fotovoltaico

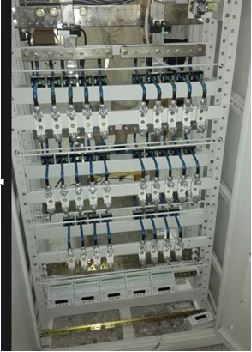

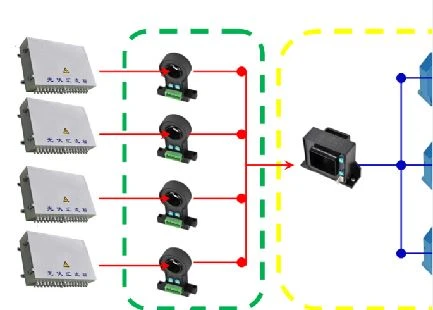

Prendi come esempio l'armadio CC fotovoltaico che deve monitorare la corrente e la tensione di uscita di 8 scatole combinate fotovoltaiche. Considerando che la confluenza generale nell'armadio CC fotovoltaico è collegata alla sbarra e lo spazio dell'armadio è limitato, si consiglia di utilizzare 8 sensori di corrente Hall ad anello aperto AHKC-BS 200A/5V Hall più piccoli (come mostrato in Figura 3 e Figura 4 ) con il dispositivo di raccolta bus dell'armadio CC AGF-D per calcolare l'uscita in tempo reale del precedente 8-canale combinatore box. Allo stesso tempo, può collaborare con un sensore di tensione CC ACTDS-DV/V per realizzare la misurazione della potenza e dell'energia elettrica.

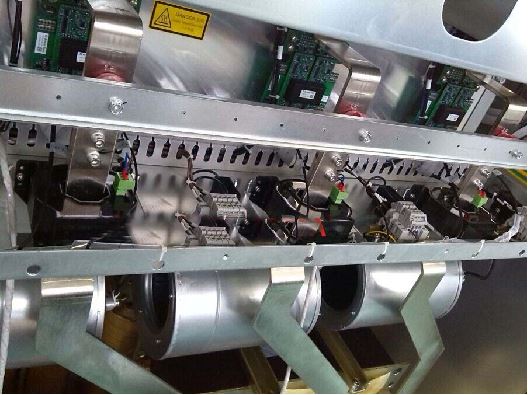

4. Caso applicativo dell'inverter
5. Armadio per array CC mobile
La qualità dell'alimentazione nel data center influirà direttamente sul funzionamento sicuro delle apparecchiature IT. Pertanto, è molto importante monitorare l'alimentazione in entrata e in uscita dagli armadi del data center. Con il sensore Hall, verrebbero raccolti la corrente di linea principale in ingresso e i circuiti CC multi-ramo.
Nella nostra azienda abbiamo sensori di corrente Hall ad anello aperto: AHKC-BS, AHKC-E, AHKC-F, AHKC-K e altre serie di sensori ad anello aperto.
Serie | num | |
metro | AMC16-DE6 | 6 |
Sensore Hall della linea di ingresso principale | AHKC-F-400A/5V | 2 |
Sensore Hall in uscita | AHKC-BS-100A/5V | 28 |
Touch screen | TPC7062Ciao | 1 |
Sistema di gestione dell'alimentazione del datacenter | 1 | |
Commutazione di alimentazione | KDYA-DG30B-24 | 1 |
Staffetta intermedia | MY2N-J DC48V PYF08A-E | 1 |

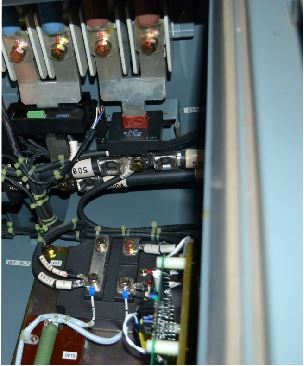

6. Conversione della distribuzione CC
La trasformazione del sistema richiede che il sistema CC venga commutato senza interruzioni di corrente, ovvero che il carico venga scaricato e versato senza perdere l'alimentazione CC. Il progetto di trasformazione è difficile e deve avere un piano di trasformazione professionale mirato. In risposta ai suddetti requisiti di retrofit CC, il sensore di corrente Split Hall può essere utilizzato per sostituire il tradizionale sensore Hall o shunt per risolvere il problema di misurazione della corrente CC nel progetto di retrofit e per garantire che il bus CC e il carico CC non siano spenti e non funzionino in sicurezza durante il processo di retrofit.
È adatto per occasioni di trasformazione della distribuzione CC come la trasformazione di sottostazioni, la trasformazione della sala di comunicazione e la trasformazione di locomotive ferroviarie.
Nella nostra azienda abbiamo sensori di corrente Hall ad anello aperto: AHKC-EKA, AHKC-EKB, AHKC-K, AHKC-KA, AHKC-H, AHKC-HB e altre serie di sensori di corrente Split Hall.
